Automatic Transmission/Transaxle

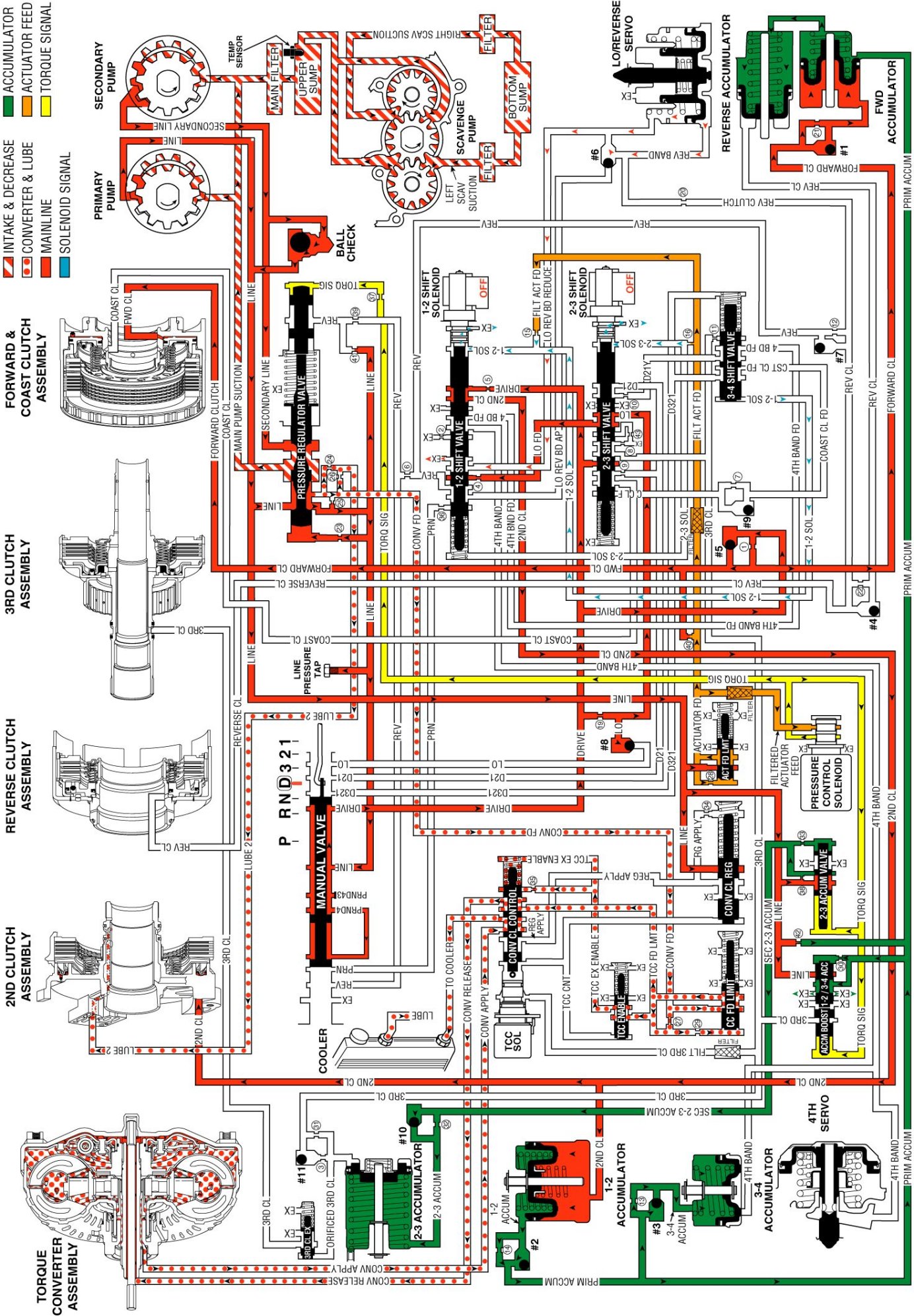

Park - Engine Running

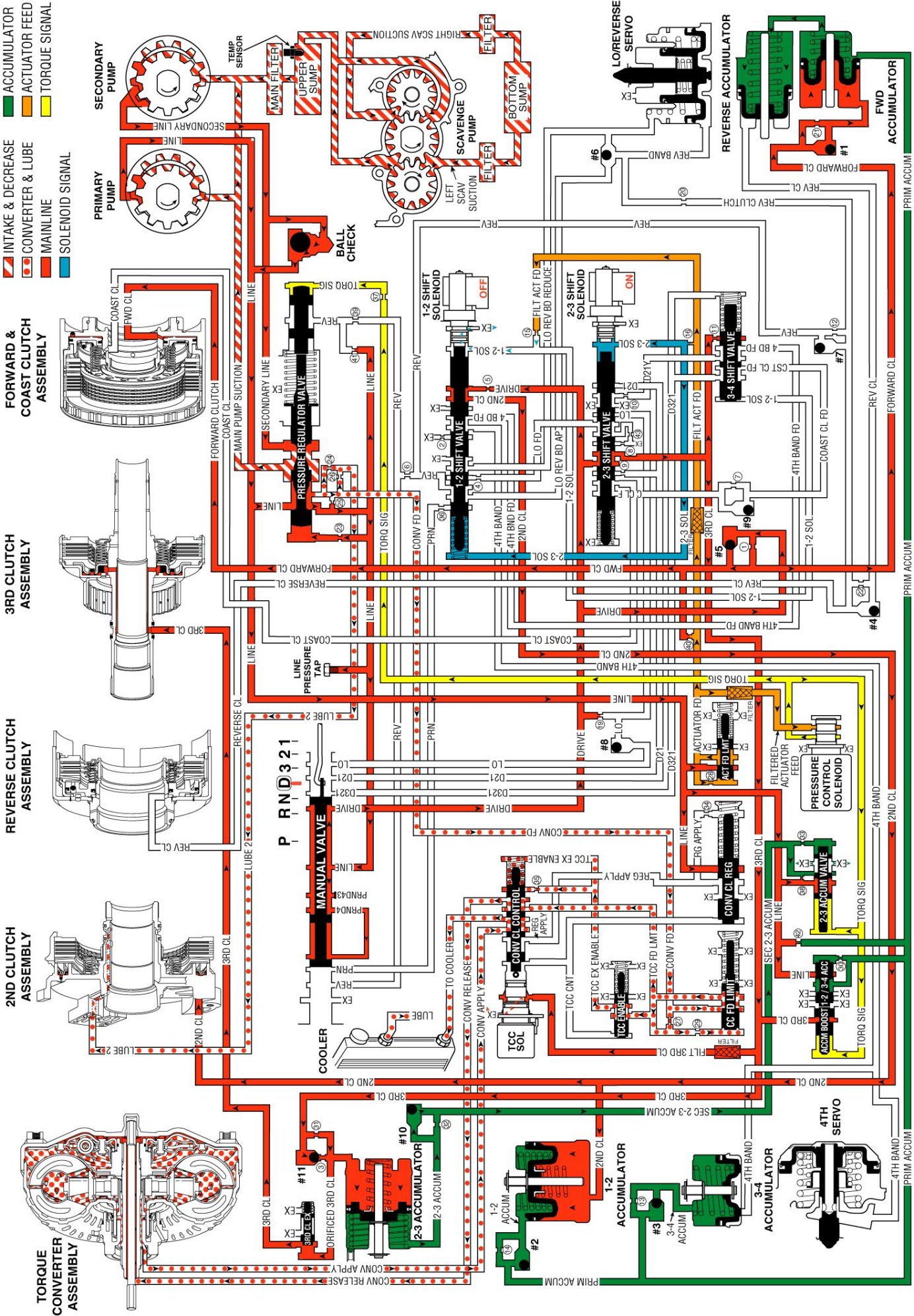

Reverse

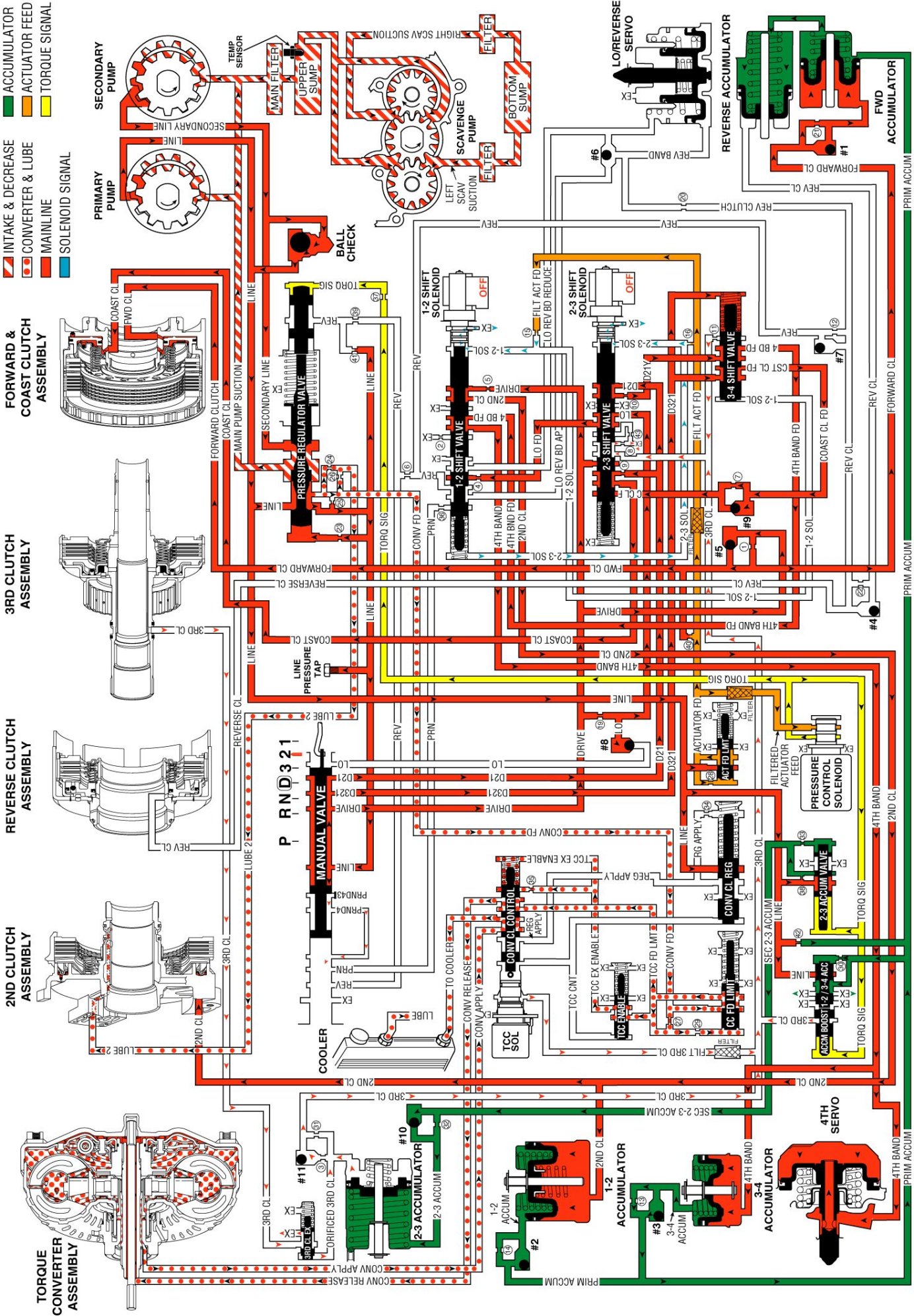

Neutral - Engine Running

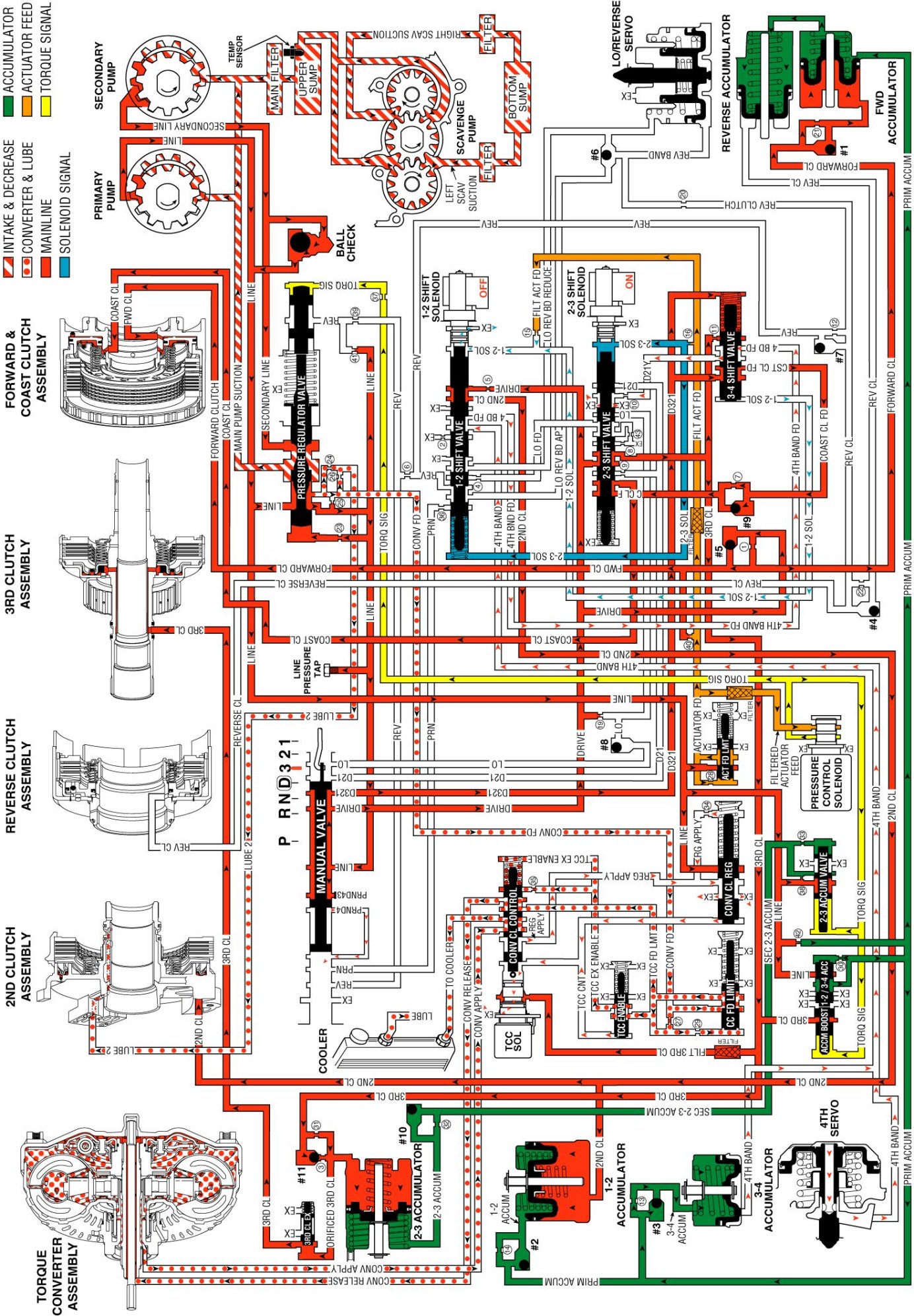

Overdrive Range, First Gear

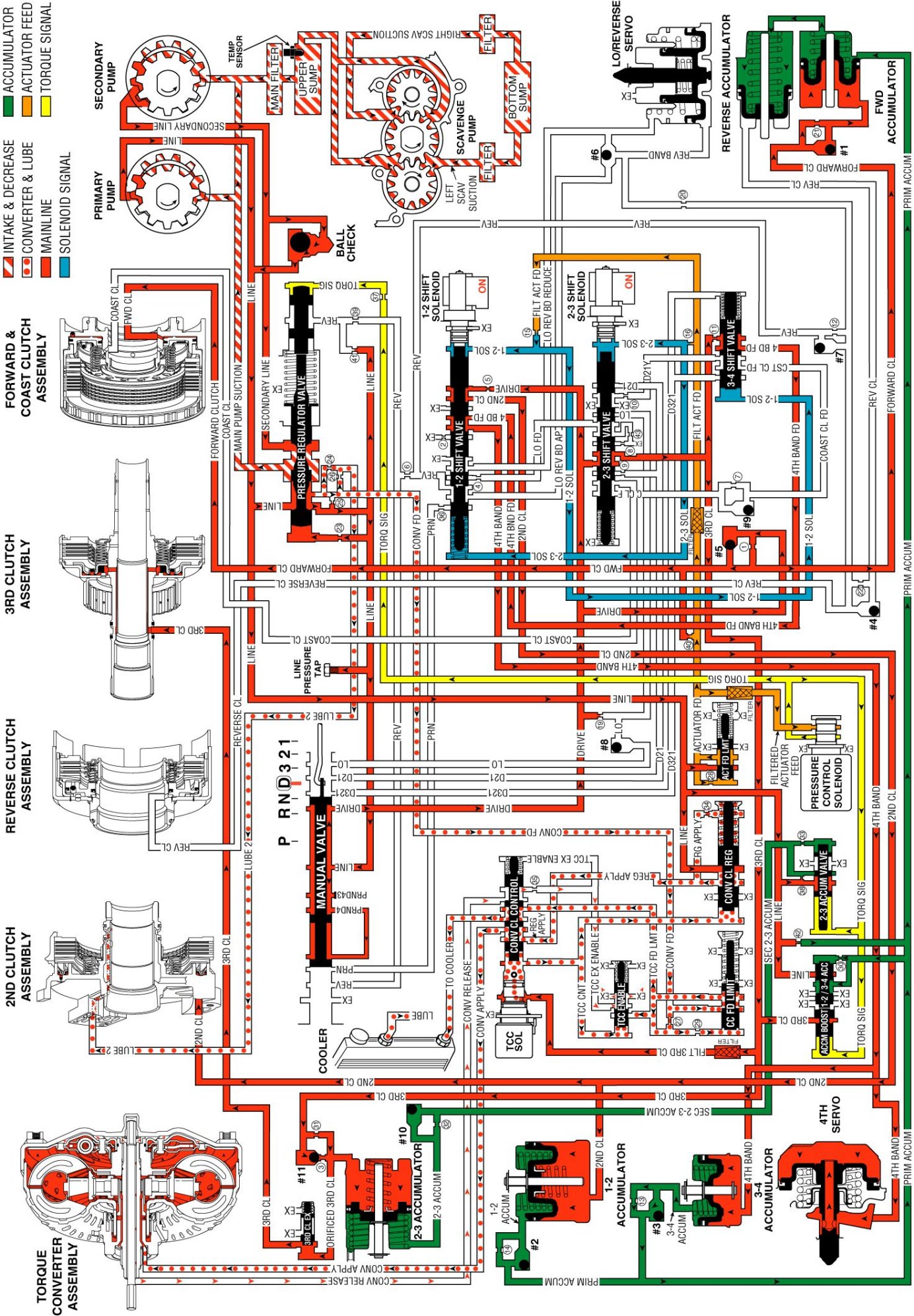

Overdrive Range, Second Gear

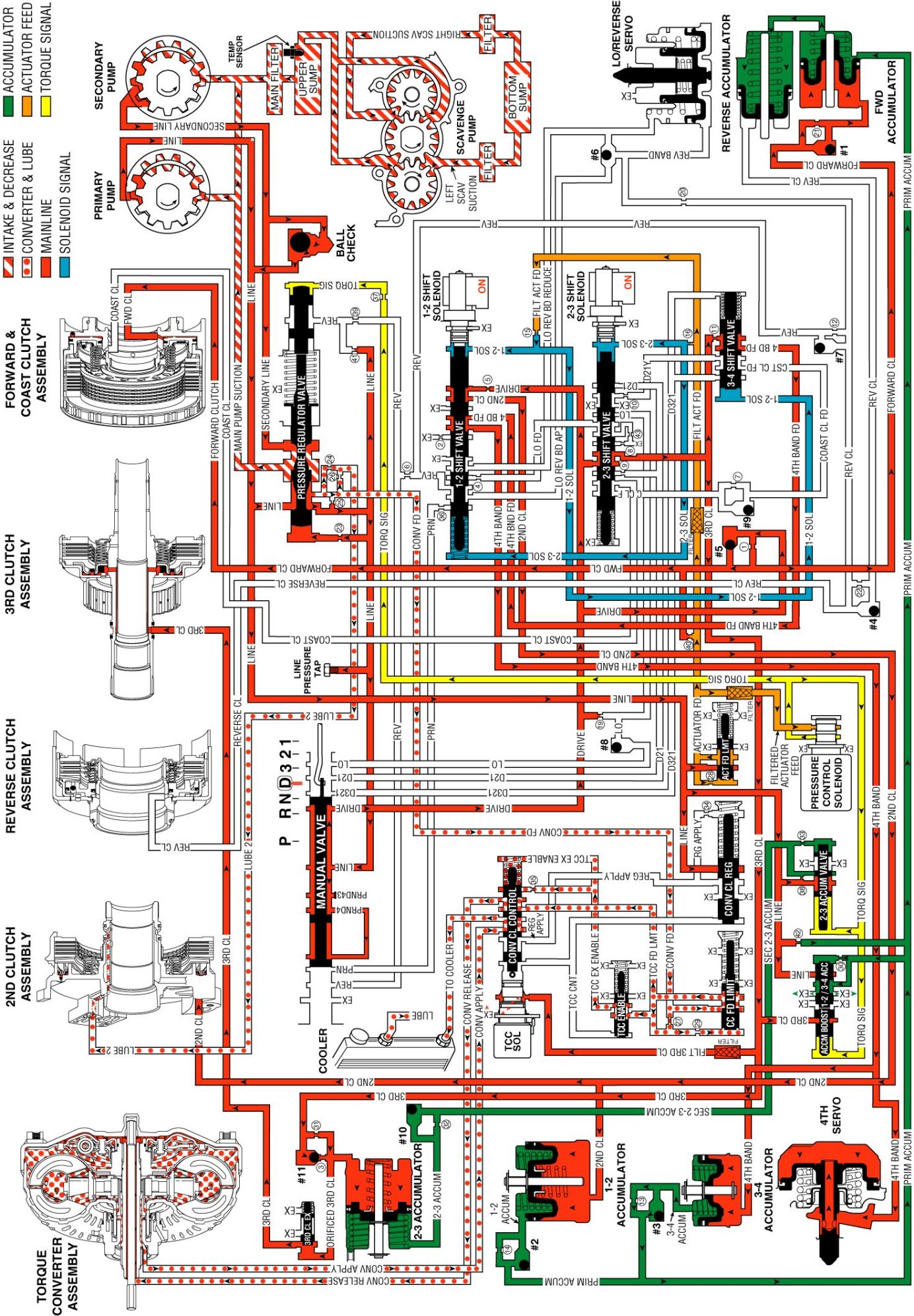

Overdrive Range, Third Gear

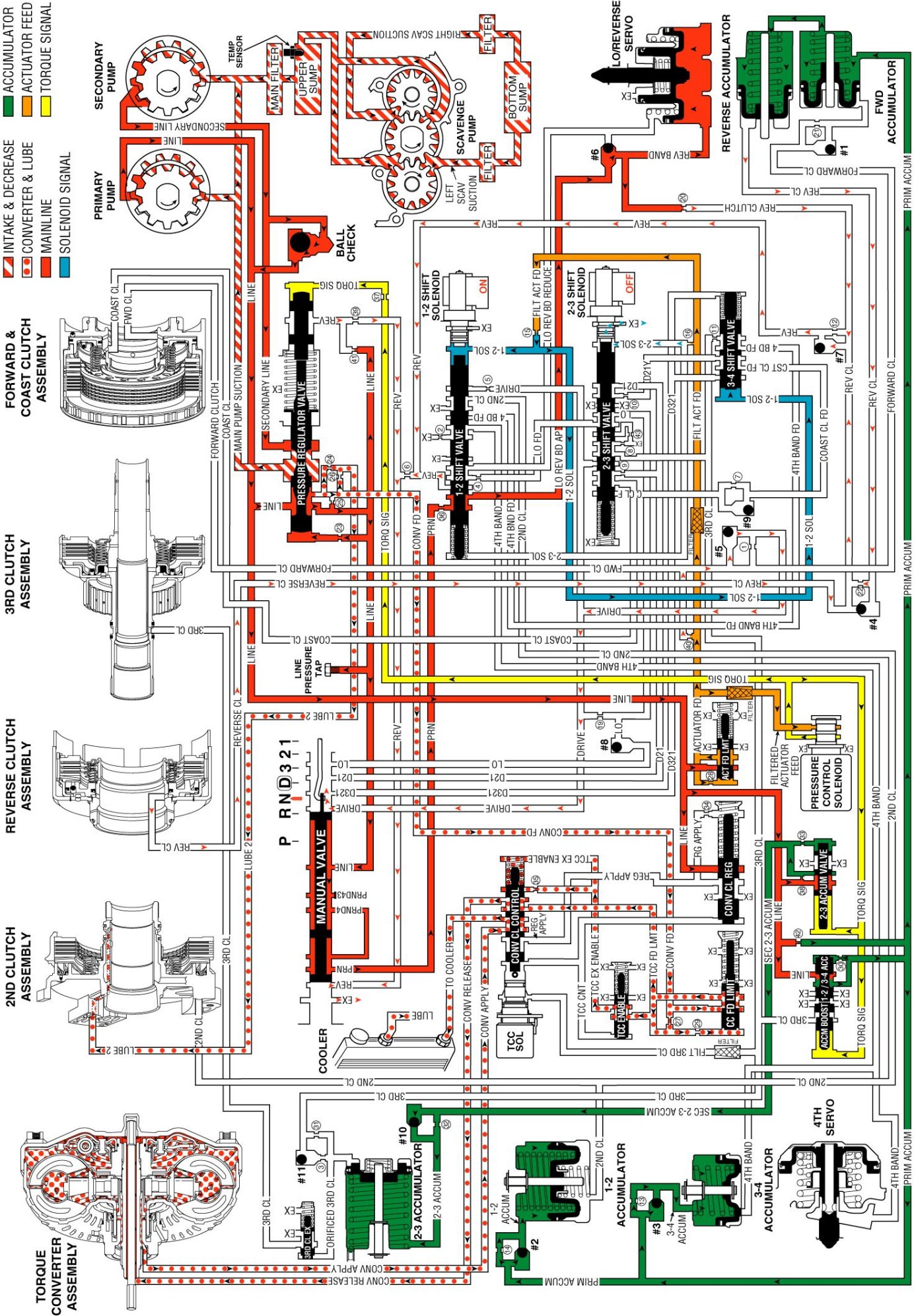

Overdrive Range, Fourth Gear









Overdrive Range, Fourth Gear - Torque Converter Clutch Applied









Overdrive Range, 4-3 Downshift









Manual Third Gear









Manual Second Gear









Manual First Gear
