Section 1 (Antilock Brake System - Hybrid (Hp2))
>>
Schematic and Routing Diagrams
>>
Antilock Brake System Schematics
Antilock Brake System Schematics
WARNING:
This page is about a different variant/trim than selected.

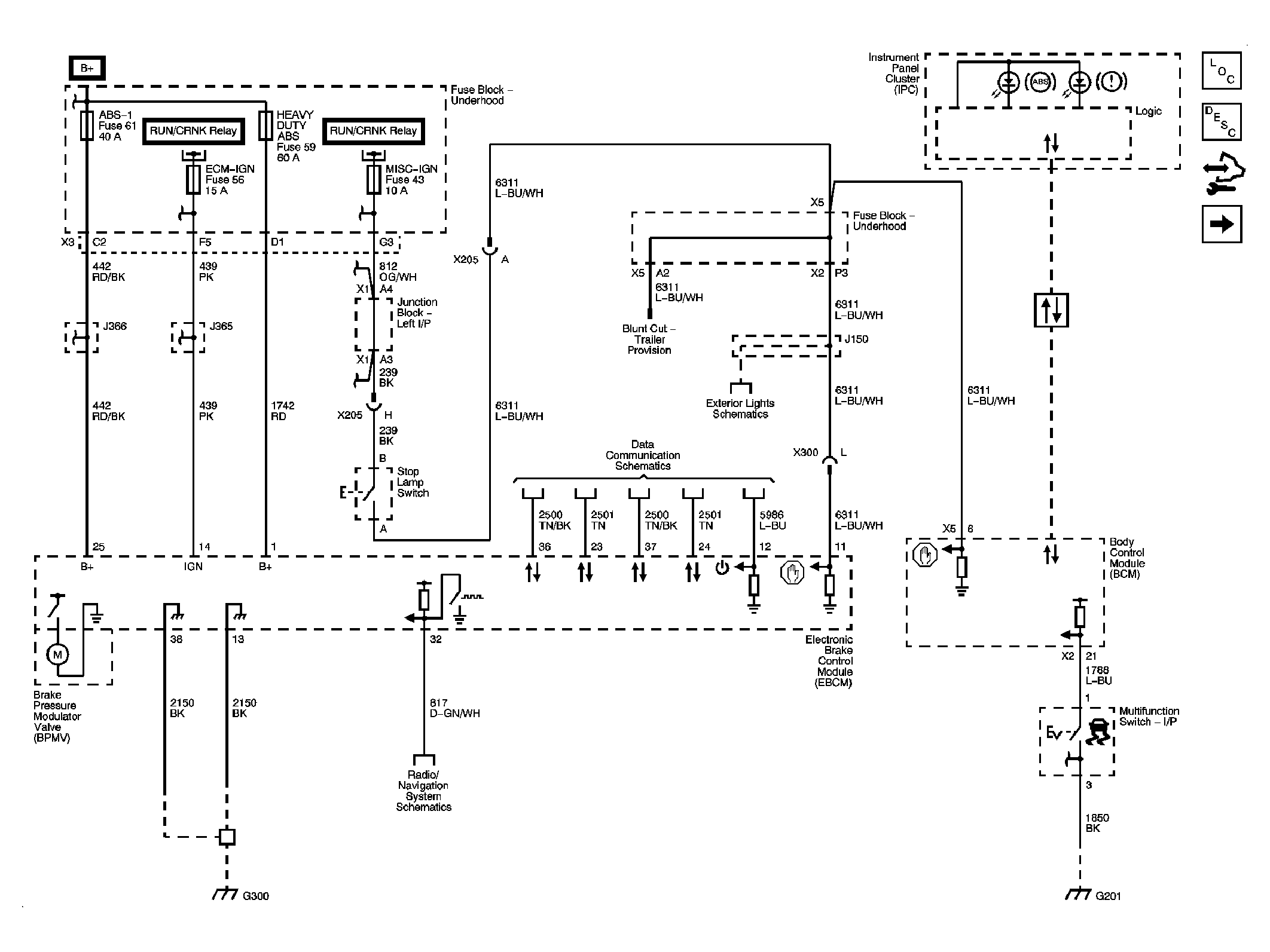

Fig 1: Module Power, Ground, and Serial Data, Pump Motor and Brake Switch - HP2
Courtesy of GENERAL MOTORS CORP.

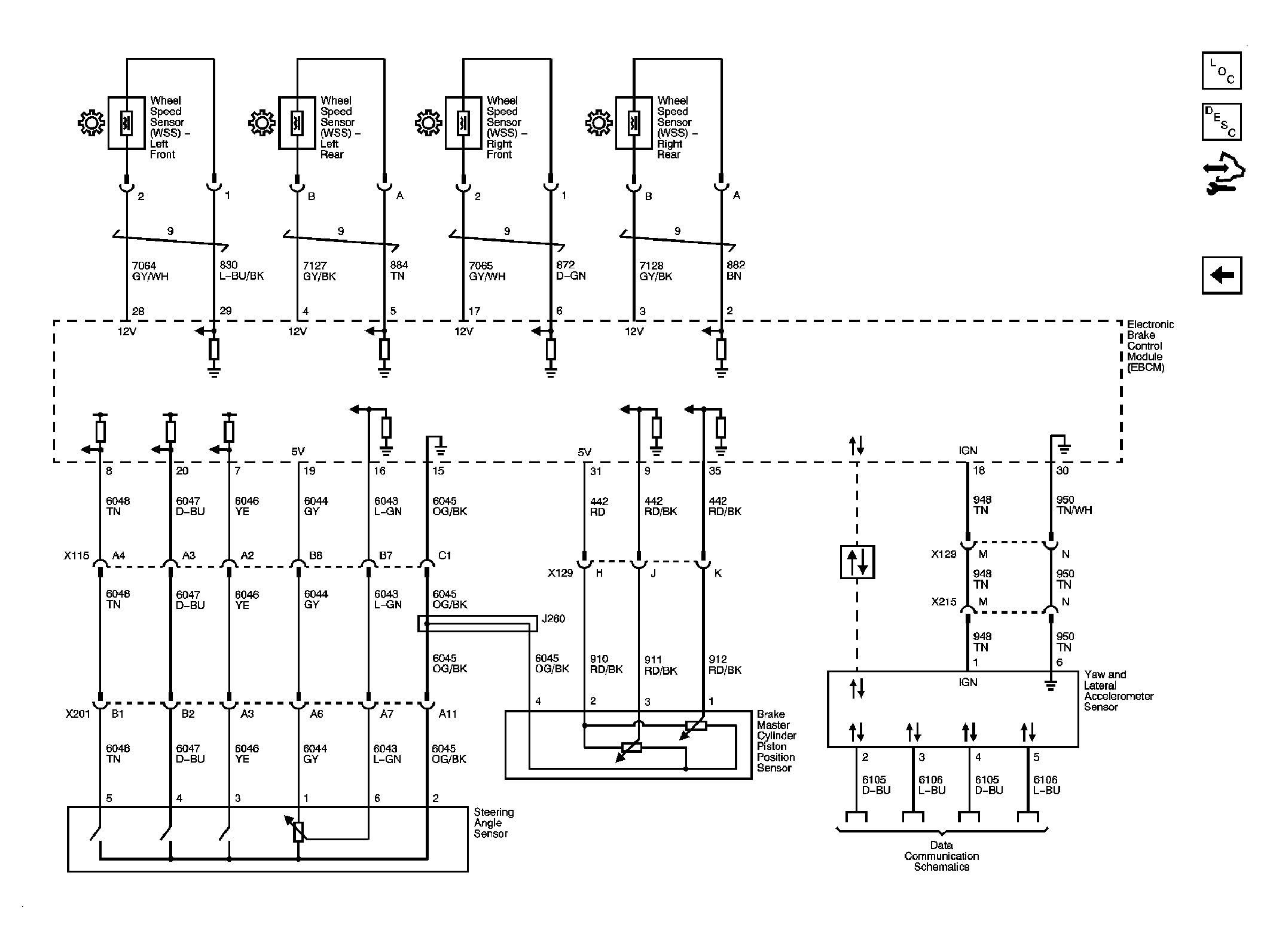

Fig 2: Sensors - HP2
Courtesy of GENERAL MOTORS CORP.
