Section 209 (Automatic Transmission - 4L60-E - Removal & Installation, Service, Overhaul, Troubleshooting & Diagnosis)
>>
Description And Operation
>>
Automatic Transmission Hydraulic Diagrams
>>
Overdrive Range, 3-2 Downshift
>>
Overdrive Range, 3-2 Downshift - A/T System Hydraulic Diagram
Overdrive Range, 3-2 Downshift - A/T System Hydraulic Diagram
WARNING:
This page is about a different car, the 2009 GMC Yukon and 2009 Chevrolet Tahoe. However, it is still accessible from the selected car via links, so may be relevant.

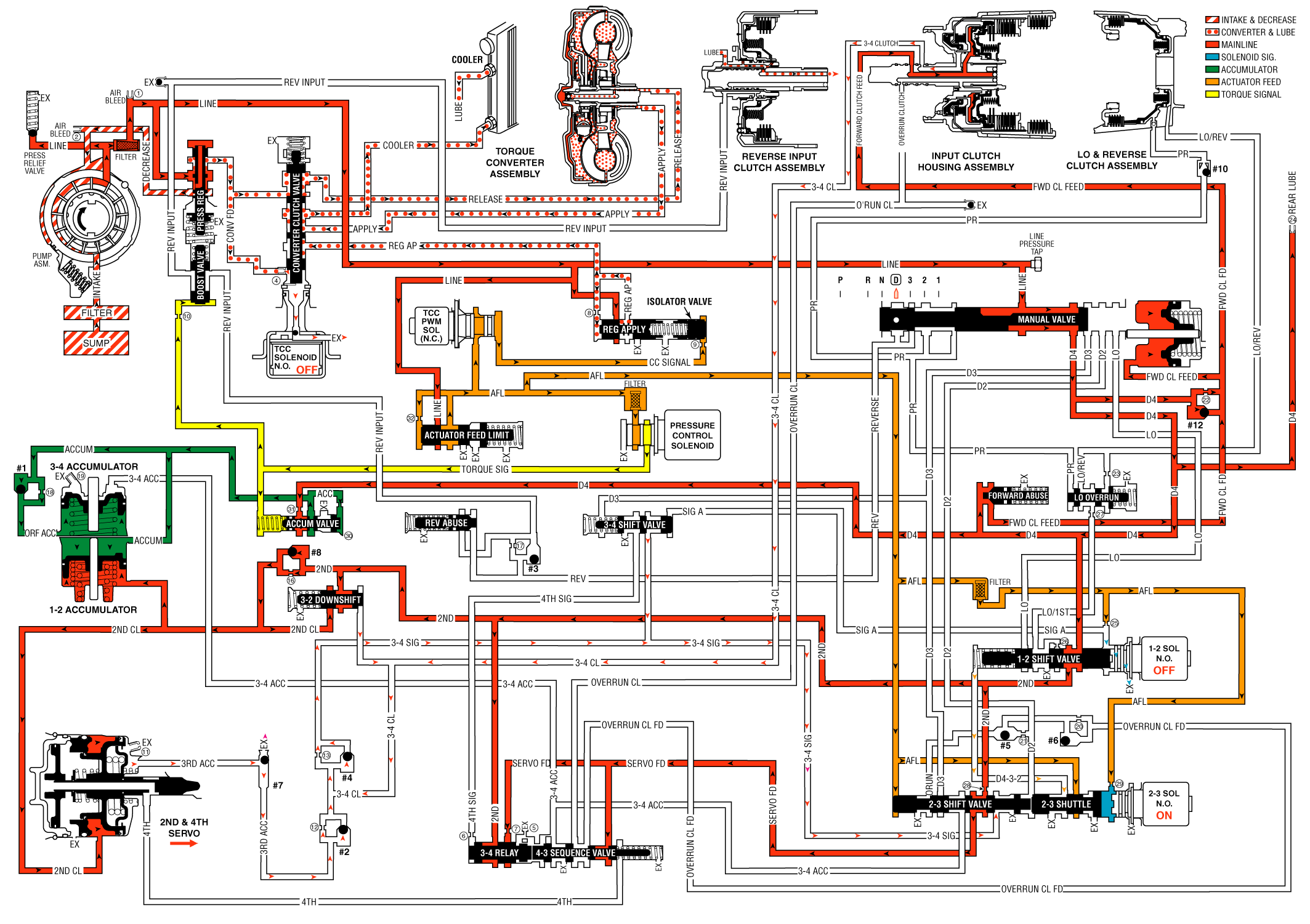

Fig 1: Overdrive Range, 3-2 Downshift
Courtesy of GENERAL MOTORS CORP.
