Camshaft Timing Drive Chain Alignment Diagram
WARNING: This page is about a different variant/trim than selected.

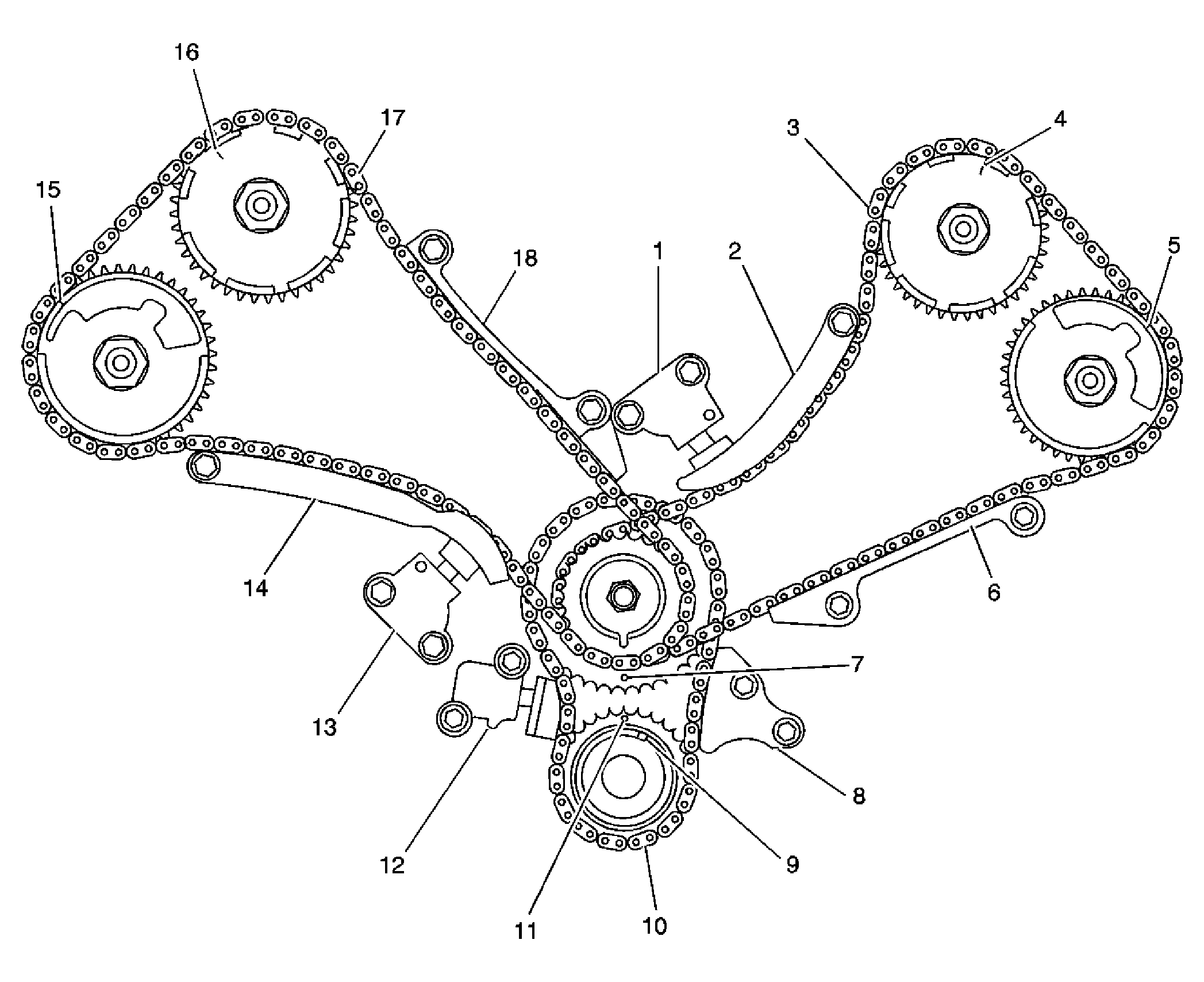

| Callout | Component Name |
|---|---|
| 1 | Left Secondary Timing Chain Tensioner |
| 2 | Left Secondary Timing Chain Shoe |
| 3 | Left Secondary Timing Chain |
| 4 | Left Intake Camshaft Position Actuator Timing Mark |
| 5 | Left Exhaust Camshaft Position Actuator Timing Mark |
| 6 | Left Secondary Timing Chain Guide |
| 7 | Intermediate Position Actuator Timing Mark |
| 8 | Primary Timing Chain Guide |
| 9 | Crankshaft Position Actuator Pin Alignment Slot |
| 10 | Primary Timing Chain |
| 11 | Crankshaft Position Actuator Timing Mark |
| 12 | Primary Timing Chain Tensioner |
| 13 | Right Secondary Timing Chain Tensioner |
| 14 | Right Secondary Timing Chain Shoe |
| 15 | Right Exhaust Camshaft Position Actuator Timing Mark |
| 16 | Right Intake Camshaft Position Actuator Timing Mark |
| 17 | Right Secondary Timing Chain |
| 18 | Right Secondary Timing Chain Guide |
