Air Inlet Grille Panel Replacement
Air Inlet Grille Panel Replacement

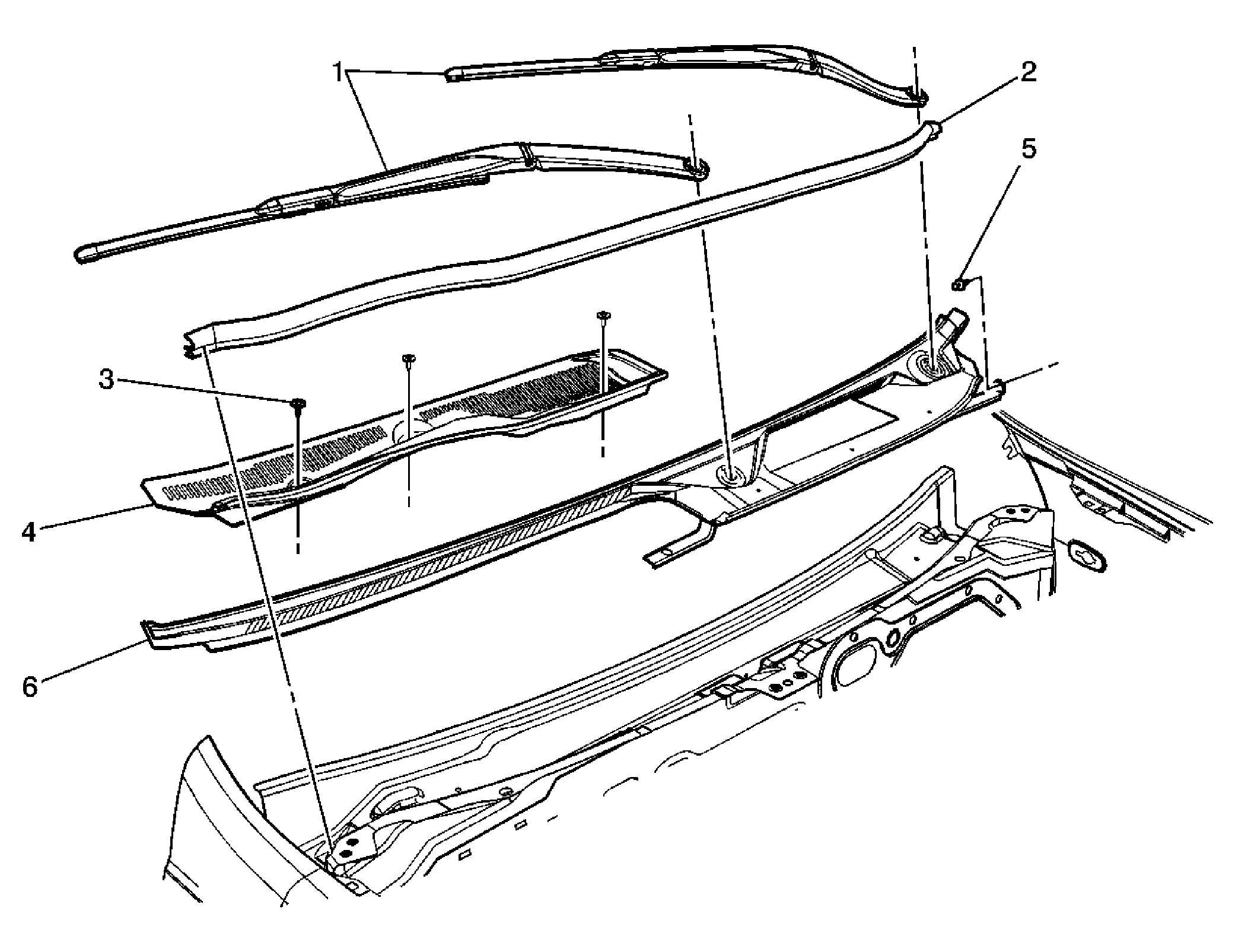

| Callout | Component Name |
|---|---|
| 1 | Blade Assembly, Windshield Wiper Arm Refer to Windshield Wiper Arm Replacement . |
| 2 | Seal Assembly, Hood Rear |
| 3 | Screw, Air Inlet Grille (Qty: 3)
NOTE:
Refer to Fastener Notice
.
Tighten: 3 N.m (27 lb in) |
| 4 | Grille, Air Inlet |
| 5 | Nut, Air Inlet Grille Panel Tighten: 6 N.m (53 lb in) |
| 6 | Panel Assembly, Air Inlet Grille |
