Fuel Hose/Pipes Routing Diagram (2 Tanks)
WARNING: This page is about a different car, the 2006 GMC Yukon XL, 2006 Chevrolet Suburban, and 2006 Chevrolet Avalanche. However, it is still accessible from the selected car via links, so may be relevant.

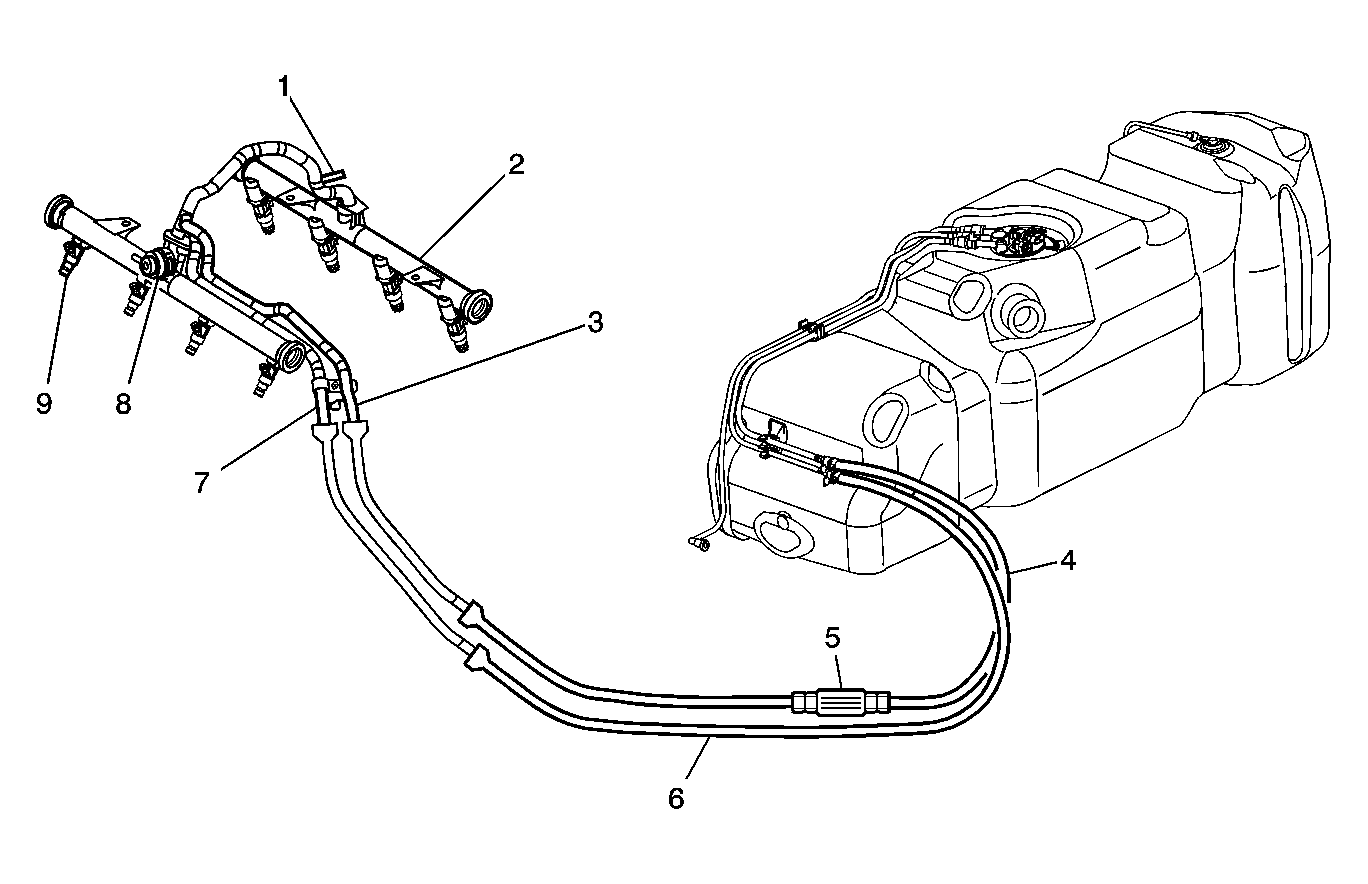

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Fuel Pressure Service Connection |
| 2 |
Fuel Injector Rail |
| 3 |
Fuel Rail Feed Pipe |
| 4 |
Fuel Feed Hose |
| 5 |
Fuel Return Hose |
| 6 |
Fuel Filter |
| 7 |
Fuel Rail Return Pipe |
| 8 |
Fuel Pressure Regulator |
| 9 |
Fuel Injector |

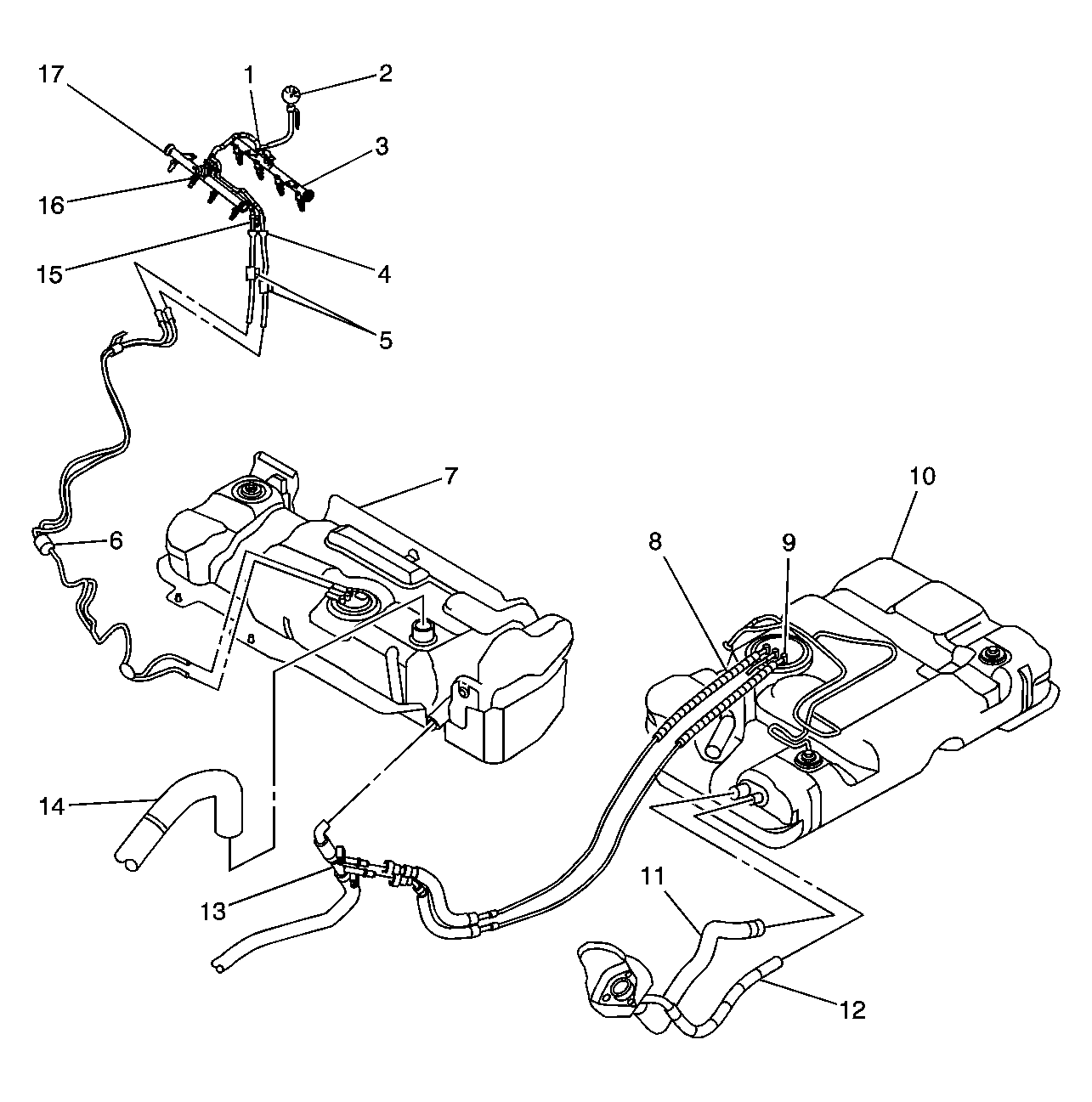

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Fuel Pressure Gage Fitting |
| 2 |
Fuel Pressure Gage |
| 3 |
Fuel Injector Rail |
| 4 |
Fuel Rail Feed Pipe |
| 5 |
Fuel Shut-off Adapters |
| 6 |
Fuel Filter |
| 7 |
Front Fuel Tank |
| 8 |
EVAP Vapor Line |
| 9 |
Fuel Transfer Pipe |
| 10 |
Rear Fuel Tank |
| 11 |
Fuel Filler Hose |
| 12 |
Filler Vent Hose |
| 13 |
Tee Fitting |
| 14 |
Front Fuel Tank Filler Hose |
| 15 |
Fuel Rail Return Pipe |
| 16 |
Fuel Pulsation Damper |
| 17 |
Fuel Injector |
