Transfer Case Disassembled View
WARNING: This page is about a different variant/trim than selected.

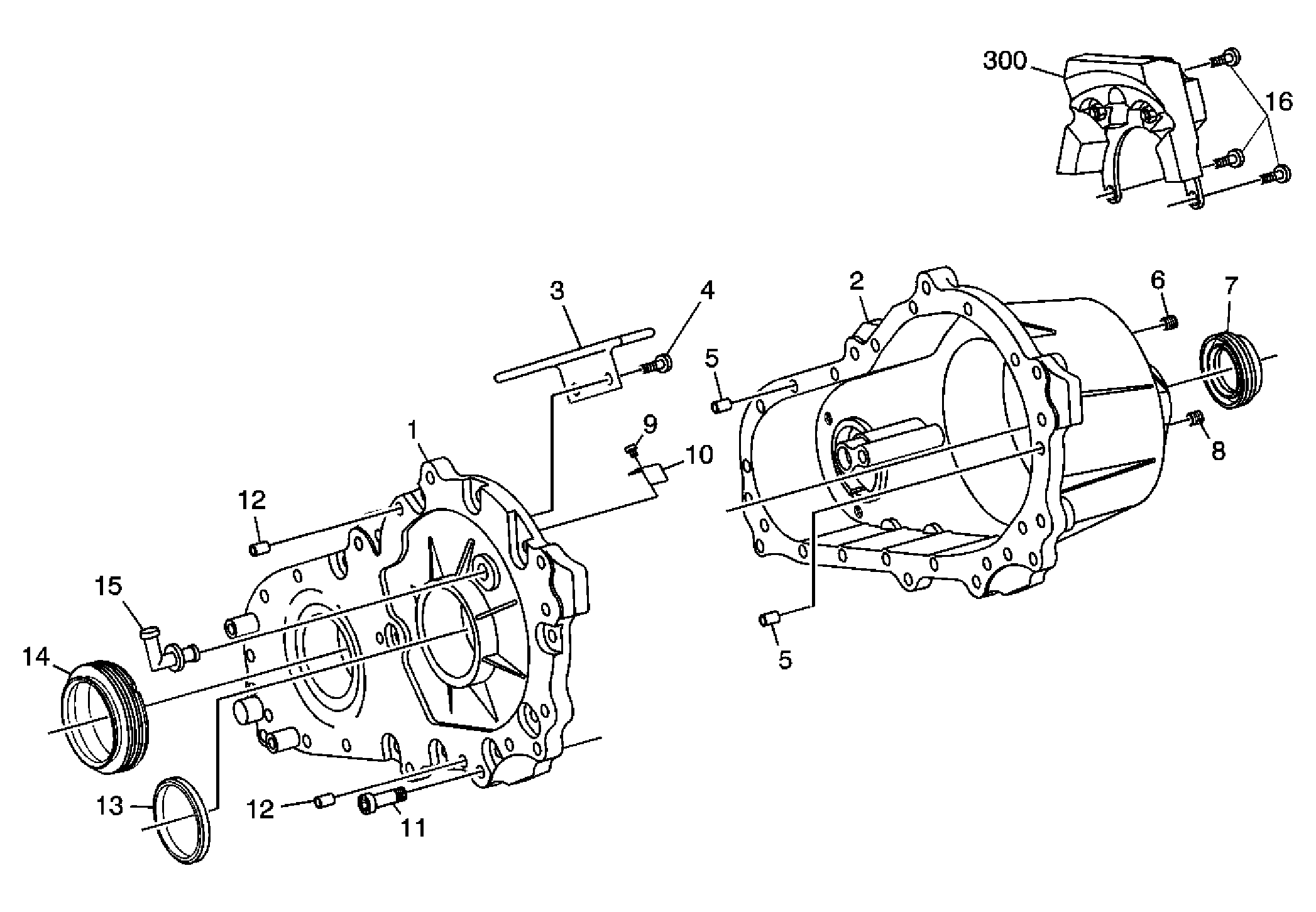

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Case |
| 2 |
Cover |
| 3 |
Chain Snubber |
| 4 |
Chain Snubber Bolt |
| 5 |
Locating Pin |
| 5 |
Locating Pin |
| 6 |
Fill Plug |
| 7 |
Rear Output Seal |
| 8 |
Drain Plug |
| 9 |
Vent Baffle Bolt |
| 10 |
Vent Baffle |
| 11 |
Case Bolt |
| 12 |
Locating Pin |
| 12 |
Locating Pin |
| 13 |
Input Shaft Seal |
| 14 |
Front Output Seal |
| 15 |
Vent |
| 16 |
Bolts |
| 300 |
Vibration Dampener - V6 Only |

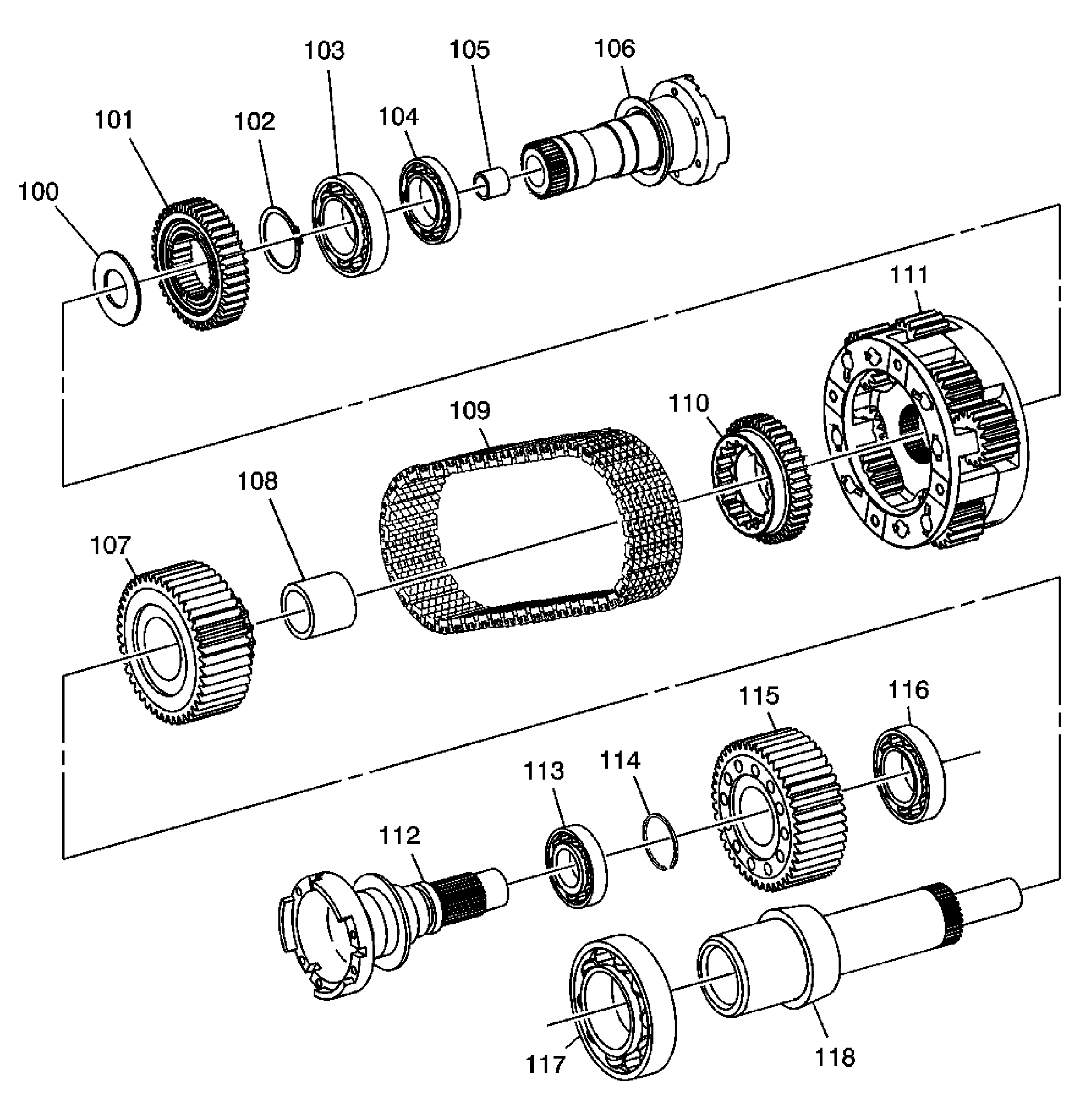

Courtesy of GENERAL MOTORS CORP.
