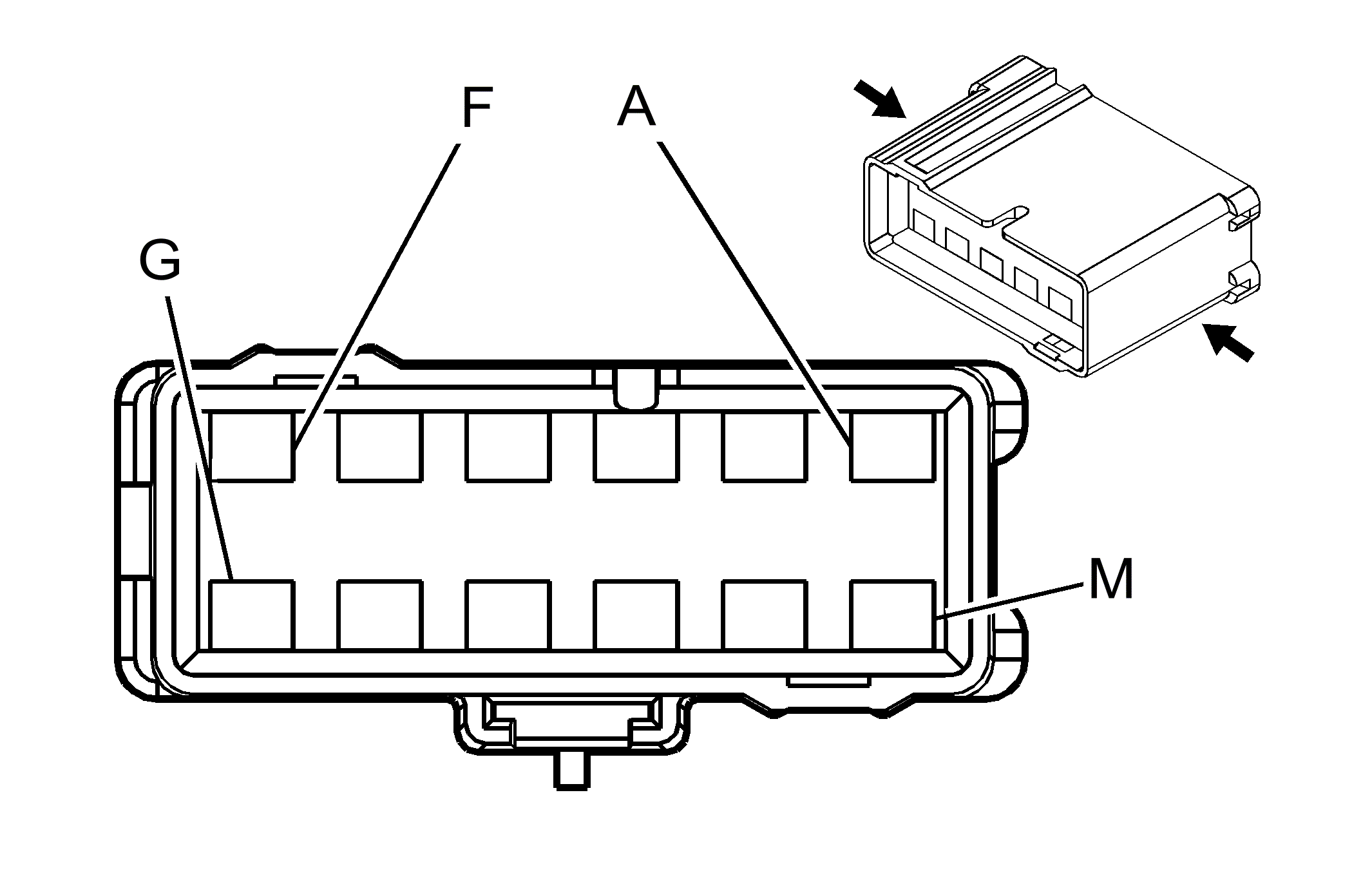

Splice Pack SP250 Connector End View
Splice Pack SP250 (w/ UQ7)
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A | BN/WH | 367 | Remote Playback Device Left Audio Signal |
| B | BN/WH | 367 | Remote Playback Device Left Audio Signal |
| C | BN/WH | 367 | Remote Playback Device Left Audio Signal |
| D | BK/WH | 372 | Remote Playback Device Common Audio Signal |
| E | BK/WH | 372 | Remote Playback Device Common Audio Signal |
| F | BK/WH | 372 | Remote Playback Device Common Audio Signal |
| G | D GN/WH | 368 | Remote Playback Device Right Audio Signal |
| H | D GN/WH | 368 | Remote Playback Device Right Audio Signal |
| J | D GN/WH | 368 | Remote Playback Device Right Audio Signal |
| K | BARE | 1573 | Drain Wire |
| L | BARE | 1573 | Drain Wire |
| M | BARE | 1573 | Drain Wire |
