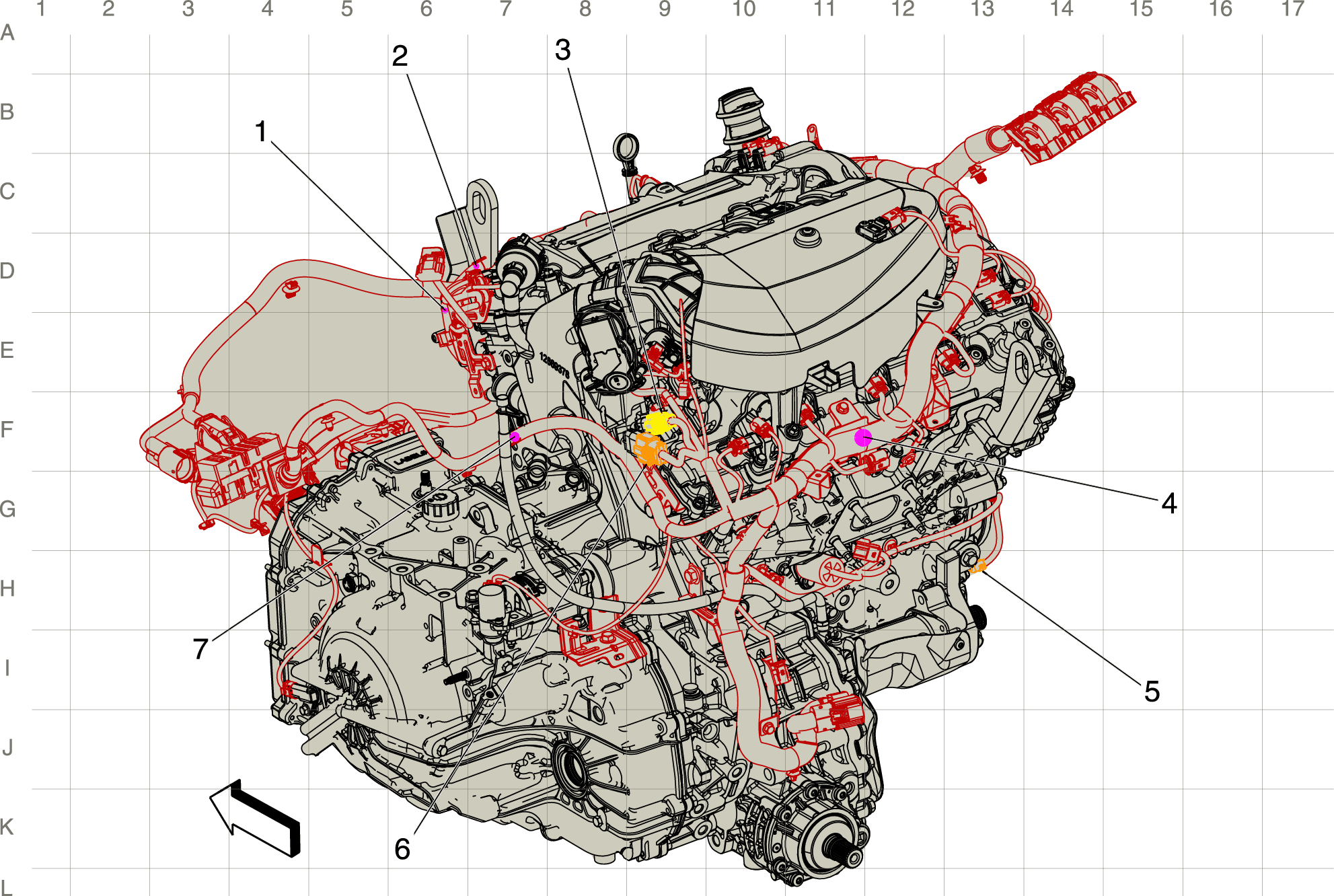

Engine Harness Routing - Left Rear (LGX)
Engine Harness Routing - Left Rear (LGX)
| Harness Name | Callout |
|---|---|
| J118 Engine Harness | 1 |
| J109 Engine Harness | 2 |
| Engine Harness to Fuel Rail - Odd Harness (LGX) X160 Engine Harness to Fuel Rail Harness (LGX) | 3 |
| J148 Engine Harness (LGX) | 4 |
| X106 Engine Harness to Oil Pressure Control Solenoid Valve Jumper Harness (LGX) X106 Engine Harness to Oil Pressure Control Solenoid Valve Jumper Harness | 5 |
| X161 Engine Harness to Fuel Rail - Even Harness X161 Engine Harness to Fuel Rail - Even Harness | 6 |
| J115 Engine Harness | 7 |
