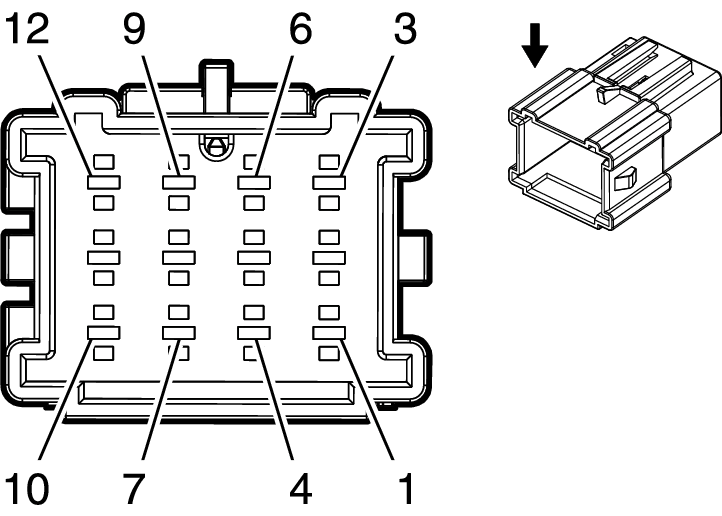

X902 Liftgate Extension Harness to Body Harness
Connector Part Information
|
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | J-35616-14 (GN) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| II | 13505334 | J-35616-3 (GY) | J-38125-215A | Not Available | Not Available | Not Available | Not Available |
| III | 13580818 | J-35616-3 (GY) | J-38125-215A | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0.35 0.35 |
BK GY/WH |
4658 4658 |
I I |
UTT -UTT |
Rear Closure Shut Face Switch LED Control Rear Closure Shut Face Switch LED Control |
1 | 0.35 | GY/WH | 4658 | II | - |
| 2 | 0.35 0.35 |
BK GN |
4657 4657 |
I I |
UTT -UTT |
Rear Closure Shut Face Switch Signal Rear Closure Shut Face Switch Signal |
2 | 0.35 | GN | 4657 | II | - |
| 3 | 0.75 0.75 |
BK BK/VT |
4656 4656 |
I I |
UTT -UTT |
Rear Closure Object Sensor Low Reference Rear Closure Object Sensor Low Reference |
3 | 0.75 | BK/VT | 4656 | III | - |
| 4 | 0.35 0.35 |
BK GY/BK |
4654 4654 |
I I |
UTT -UTT |
Rear Closure Object Sensor Signal Rear Closure Object Sensor Signal |
4 | 0.35 | GY/BK | 4654 | II | - |
| 5 | 0.35 0.35 |
BK GN/BK |
4659 4659 |
I I |
UTT -UTT |
Rear Closure Open Rear Closure Open |
5 | 0.35 | GN/BK | 4659 | II | - |
| 6 | 0.35 0.35 |
BK BU/BK |
4665 4665 |
I I |
UTT -UTT |
Rear Closure Ajar Switch Signal 2 Rear Closure Ajar Switch Signal 2 |
6 | 0.35 | BU/BK | 4665 | II | - |
| 7 | 0.35 0.35 |
BK GY |
4668 4668 |
I I |
UTT -UTT |
Rear Closure Ajar Switch Signal 3 Rear Closure Ajar Switch Signal 3 |
7 | 0.35 | GY | 4668 | II | - |
| 8 | 0.35 0.35 |
BK GY/VT |
4678 4678 |
I I |
UTT -UTT |
Rear Closure Ajar Switch Signal 1 Rear Closure Ajar Switch Signal 1 |
8 | 0.35 | GY/VT | 4678 | II | - |
| 9 | 0.75 0.75 |
BK BU/YE |
4679 4679 |
I I |
UTT -UTT |
Rear Closure Motor Release Control 2 Rear Closure Motor Release Control 2 |
9 | 0.75 | BU/YE | 4679 | III | - |
| 10 | 1 1 |
BK BN |
4681 4681 |
I I |
UTT -UTT |
Rear Closure Cinch Latch Motor Open Control Rear Closure Cinch Latch Motor Open Control |
10 | 1 | BN | 4681 | III | - |
| 11 | 1 1 |
BK BU/GY |
4682 4682 |
I I |
UTT -UTT |
Rear Closure Cinch Latch Motor Close Control Rear Closure Cinch Latch Motor Close Control |
11 | 1 | BU/GY | 4682 | III | - |
| 12 | 0.35 0.35 |
BK YE/BU |
5797 5797 |
I I |
UTT -UTT |
Rear Closure Handle Switch Open Signal Rear Closure Handle Switch Open Signal |
12 | 0.35 | YE/BU | 5797 | II | - |
