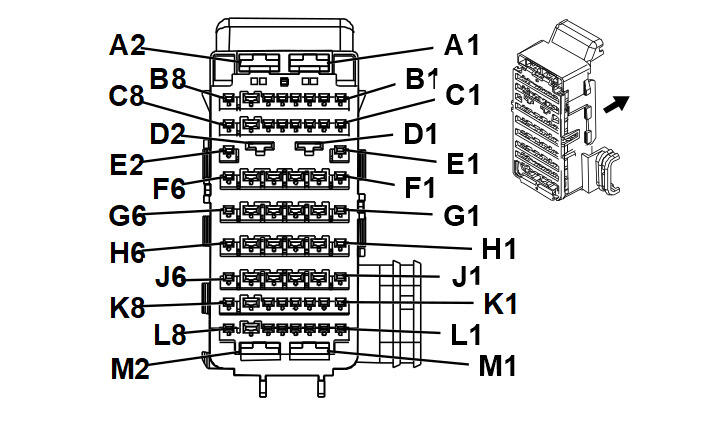

X50A Fuse Block - Underhood X5
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575708 | J-35616-2A (GY) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| II | 13578891 | J-35616-2A (GY) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| III | 13578893 | J-35616-4A (PU) | J-38125-11A | 7116-4110-02 | Yazaki 9 | E | C |
| IV | 13578927 | J-35616-22 (RD) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| V | 13580025 | J-35616-4A (PU) | J-38125-11A | 7116-4111-02 | Yazaki 9 | C | A |
| VI | 13580025 | J-35616-4A (PU) | J-38125-11A | 7116-4111-02 | Yazaki 9 | E | A |
| VII | 13587516 | J-35616-4A (PU) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| A1 - F1 | - | - | - | Not Occupied | - | - |
| F2 | 0.75 | BU/VT | 392 | Rear Window Washer Pump Control | VI | - |
| F3 - F4 | - | - | - | Not Occupied | - | - |
| F5 | 0.35 | RD/WH | 640 | Battery Positive Voltage | III | - |
| F6 - G3 | - | - | - | Not Occupied | - | - |
| G4 | 1.5 | BN/GY | 29 | Horn Control | VII | - |
| G5 - H1 | - | - | - | Not Occupied | - | - |
| H2 | 1 | BK | 1150 | Ground | V | - |
| H3 | 0.75 | GY/VT | 228 | Windshield Washer Pump Control | VI | - |
| H4 - J1 | - | - | - | Not Occupied | - | - |
| J2 | 0.75 | WH | 711 | Left Headlamp High Beam Control | VI | - |
| J3 | 0.75 1 |
WH WH |
311 311 |
Right Headlamp High Beam Control Right Headlamp High Beam Control |
VI V |
T4A T4L |
| J4 - K6 | - | - | - | Not Occupied | - | - |
| K7 | 1.5 1.5 |
BU RD/BN |
393 1440 |
Rear Window Wiper Motor Control Battery Positive Voltage |
VII VII |
C25 C25+LTG/C25+LGX |
| K8 | 0.35 | VT/BK | 339 | Run/Crank Ignition 1 Voltage | II | - |
| L1 - L7 | - | - | - | Not Occupied | - | - |
| L8 | 1 | WH | 711 | Left Headlamp High Beam Control | I | - |
| M1 | - | - | - | Not Occupied | - | - |
| M2 | 6 | RD/WH | 702 | Battery Positive Voltage | IV | - |
