Rear Wheelhouse Liner Replacement (Right)

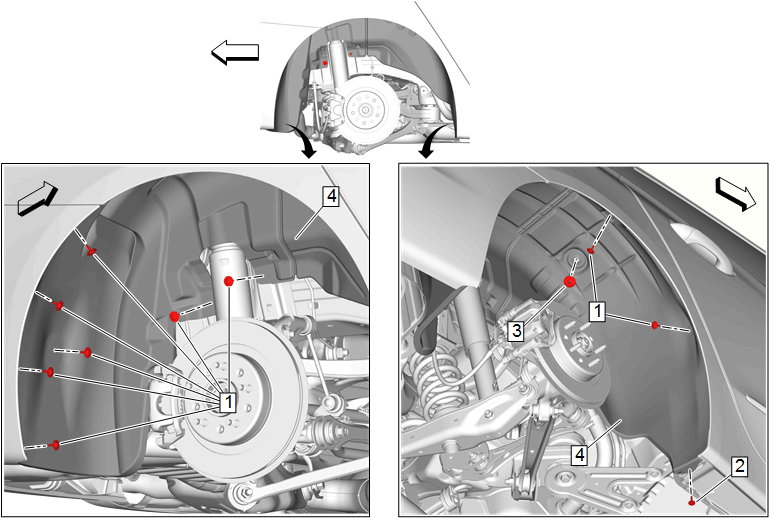

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the tire and wheel assembly. Tire and Wheel Removal and Installation |
|
| 1 | Rear Wheelhouse Liner Bolt [9x]
CAUTION:
Refer to Fastener Caution Tighten 2.5 N.m (22 lb in) |
| 2 | Rear Wheelhouse Liner Lower Bolt Tighten 2.5 N.m (22 lb in) |
| 3 | Rear Wheelhouse Liner Retainer |
| 4 | Rear Wheelhouse Liner - Right Procedure Install the tire and wheel assembly. |
