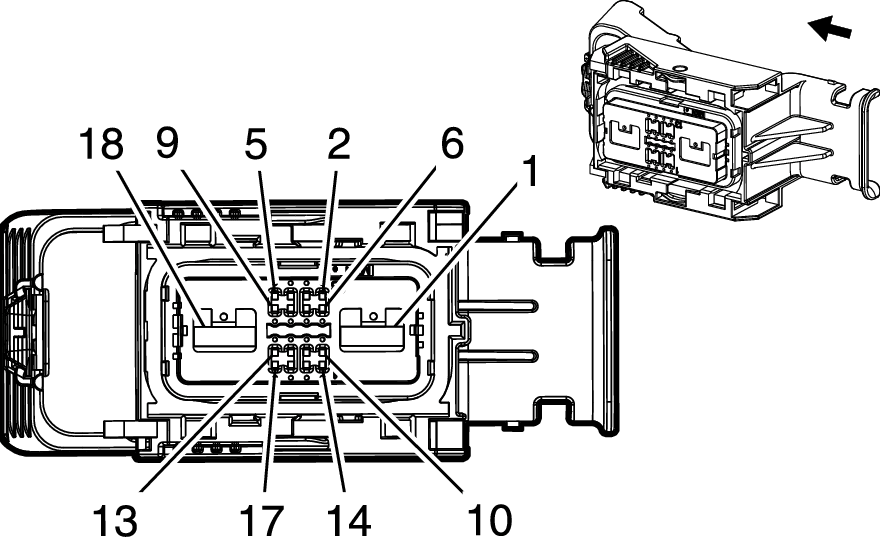

K71 Transmission Control Module X3 (MO5)
|
|
Connector Part Information
- Harness Type: Transmission External
- OEM Connector: 13865893
- Service Connector: Service by Harness - See Part Catalog
- Description: 18-Way F 0.64, 6.3 Series (BK with GY Terminal Position Assurance)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-64B (LT BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| II |
Not Required |
Pending |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
6 |
BK |
151 |
Signal Ground |
II |
- |
| 2 |
0.5 |
GN/BK |
4171 |
Transmission Position Sensor A 9V Reference |
I |
- |
| 3 |
0.5 |
GY/WH |
4170 |
Transmission Position Sensor B 9V Reference |
I |
- |
| 4 |
0.5 |
OG |
4162 |
Transmission Pressure Sensor A 5V Reference |
I |
- |
| 5 |
0.5 |
D-BU/WH |
5981 |
PRNDL A Signal |
I |
- |
| 6 |
0.5 |
BK |
4172 |
Transmission Speed Output Signal High |
I |
- |
| 7 |
0.5 |
BN/WH |
4165 |
Transmission Pressure Sensor A Low Reference |
I |
- |
| 8 |
0.5 |
D-BU |
4163 |
Transmission Pressure Sensor B 5V Reference |
I |
- |
| 9 |
0.5 |
BN |
5982 |
PRNDL B Signal |
I |
- |
| 10 |
0.5 |
L-GN |
4166 |
Clutch Position Sensor B Signal |
I |
- |
| 11 |
0.5 |
YE/BK |
4164 |
Transmission Pressure Sensor B Low Reference |
I |
- |
| 12 |
0.5 |
RD/BK |
4169 |
PRNDL S Signal |
I |
- |
| 13 |
0.5 |
YE |
5983 |
PRNDL C Signal |
I |
- |
| 14 |
0.5 |
BK |
4167 |
Clutch Position Sensor A Signal |
I |
- |
| 15 - 16 |
- |
- |
- |
Not Occupied |
- |
- |
| 17 |
0.5 |
RD/WH |
4168 |
PRNDL P Signal |
I |
- |
| 18 |
1 |
VT |
3927 |
IMS Mode Switch Low Reference |
II |
- |
