K71 Transmission Control Module X1 (MO5)

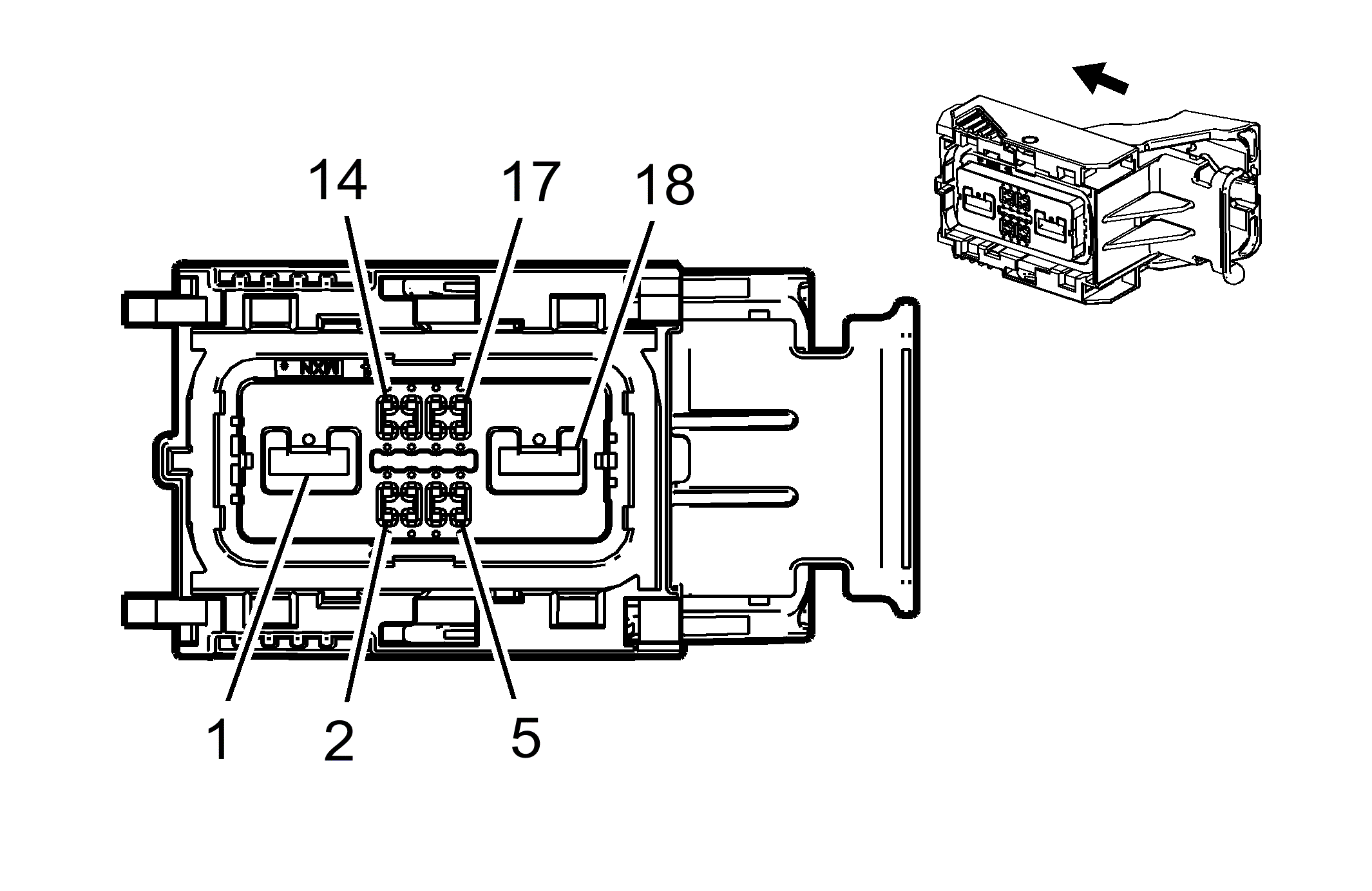

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 19330179 | J-35616-64B (LT BU) | J-38125-12A | Not Available | Not Available | Not Available | Not Available |
| II | 19333306 | J-35616-42 (RD) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| III | 19355771 | J-35616-42 (RD) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 6 | GY/VT | 4295 | Transmission Main Relay Fused Supply 1 | II | - |
| 2 | 0.5 | VT/BK | 2139 | Run/Crank Ignition 1 Voltage | I | - |
| 3 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) 1 | I | - |
| 4 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) 1 | I | - |
| 5 - 6 | - | - | - | Not Occupied | - | - |
| 7 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) 1 | I | - |
| 8 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) 1 | I | - |
| 9 | - | - | - | Not Occupied | - | - |
| 10 | 0.5 | VT/BU | 6091 | Crankshaft Position Sensor Replicated Signal | I | - |
| 11 | 0.5 0.5 |
BN/BU BN/GN |
4296 4296 |
Transmission Main Relay Control Transmission Main Relay Control |
I I |
- - |
| 12 - 13 | - | - | - | Not Occupied | - | - |
| 14 | 0.5 | VT/YE | 5985 | Accessory Wakeup Serial Data | I | - |
| 15 - 17 | - | - | - | Not Occupied | - | - |
| 18 | 1.5 | RD/GN | 2173 | 12V Regulated Supply Voltage 2 | III | - |
