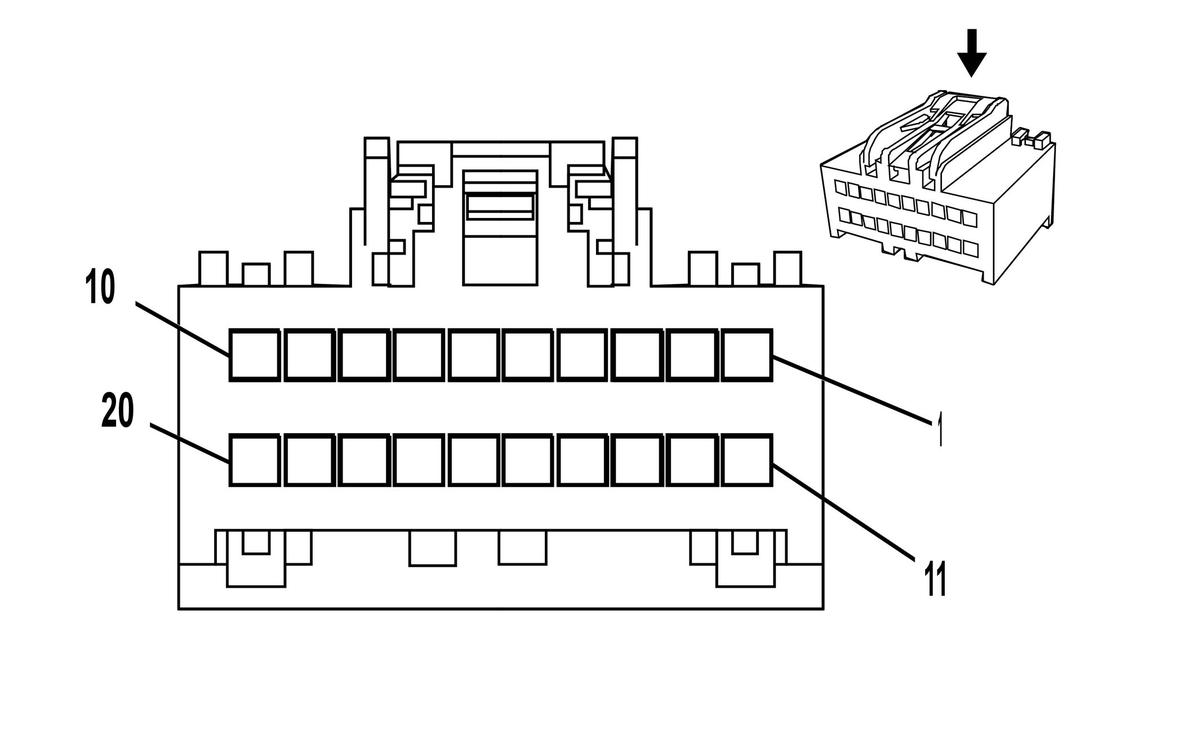

K33 HVAC Control Module X1 (EF7/Z49)
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575867 | J-35616-64B (LT BU) | J-38125-215A | Not Available | Not Available | Not Available | Not Available |
| II | 13579943 | J-35616-64B (LT BU) | J-38125-215A | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | - | - | - | Not Occupied | - | - |
| 2 | 0.35 | GN | 7565 | Windscreen Temp Sensor Signal | I | - |
| 3 | 0.35 | VT/WH | 5203 | Air Quality Sensor Signal | I | - |
| 4 | 0.13 0.35 |
BU BU/WH |
734 734 |
Inside Air Temperature Sensor Signal Inside Air Temperature Sensor Signal |
II I |
-(UE1+(CJ2/CJ4)) UE1+(CJ2/CJ4) |
| 5 | 0.35 | YE | 3197 | Humidity Temperature Sensor Signal | I | - |
| 6 | 0.35 | YE/RD | 597 | 5V Reference | I | - |
| 7 | 0.35 | BK | 7566 | Humidity/Windscreen Temp Sensor Low Reference | I | - |
| 8 - 11 | - | - | - | Not Occupied | - | - |
| 12 | 0.35 | GY | 7564 | Humidity Sensor Signal | I | - |
| 13 | - | - | - | Not Occupied | - | - |
| 14 | 0.13 0.35 |
GY GY |
590 590 |
Solar Sensor Driver Signal Solar Sensor Driver Signal |
II I |
-(UE1+(CJ2/CJ4)) UE1+(CJ2/CJ4) |
| 15 - 20 | - | - | - | Not Occupied | - | - |
