X403 Folding Top Harness to Body Harness (CM8)
WARNING: This page is about a different car, the 2017 Chevrolet Corvette. However, it is still accessible from the selected car via links, so may be relevant.
|
|
|

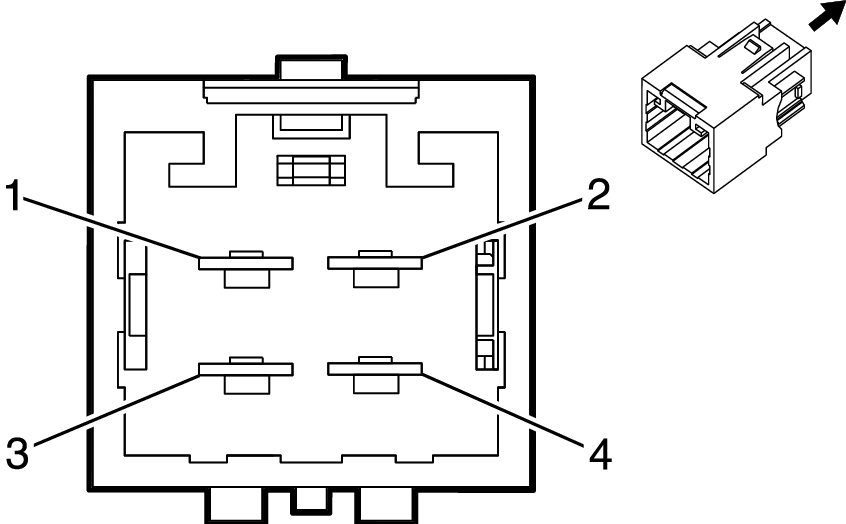

Connector Part Information
- Harness Type: Folding Top
- OEM Connector: Not Available
- Service Connector: Service by Harness - See Part Catalog
- Description: 4-Way F
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 7282-6469-40
- Service Connector: 19368268
- Description: 4-Way M 6.3 Series (L-GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-42 (RD) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| II |
Not Required |
J-35616-43 (RD) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
4 |
RD/VT |
842 |
I |
- |
Battery Positive Voltage |
1 |
4 |
RD/VT |
842 |
II |
- |
| 2 |
4 |
BK |
1150 |
I |
- |
Ground |
2 |
4 |
BK |
1150 |
II |
- |
| 3 |
4 |
BN/VT |
293 |
I |
- |
Rear Defog Element Control |
3 |
4 |
BN/VT |
293 |
II |
- |
| 4 |
4 |
BK |
1150 |
I |
- |
Ground |
4 |
4 |
BK |
1150 |
II |
- |
|
|
|
Connector Part Information
- Harness Type: Folding Top
- OEM Connector: -
- Service Connector: Service by Harness - See Part Catalog
- Description: 4-Way F
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 7282-6469-40
- Service Connector: 19119376
- Description: 4-Way M 6.3 Series (L-GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
Not Available |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| II |
Not Required |
J-35616-43 (RD) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
4 |
RD/VT |
842 |
I |
- |
Battery Positive Voltage |
1 |
4 |
RD/VT |
842 |
II |
- |
| 2 |
4 |
BK |
1150 |
I |
- |
Ground |
2 |
4 |
BK |
1150 |
II |
- |
| 3 |
4 |
BN/VT |
293 |
I |
- |
Rear Defog Element Control |
3 |
4 |
BN/VT |
293 |
II |
- |
| 4 |
4 |
BK |
1150 |
I |
- |
Ground |
4 |
4 |
BK |
1150 |
II |
- |
