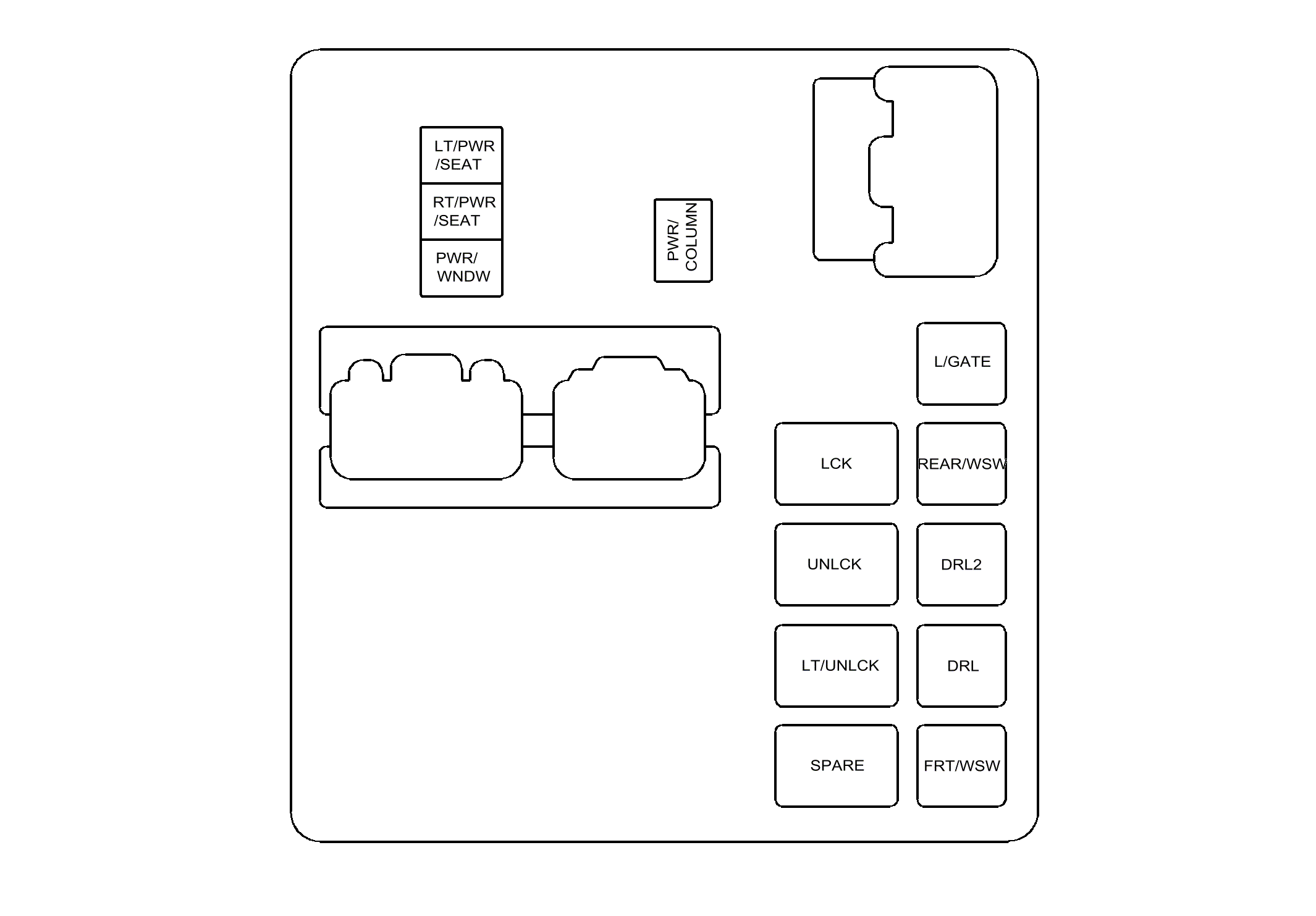

X51A Fuse Block - Instrument Panel Top Device Layout
FUSE BLOCK - I/P TOP FUSE AND RELAY IDENTIFICATION LEGEND (W49 WITH T79)
| No. | Fuse And Relay Description | Device Assigned Name | Rating | Circuits |
|---|---|---|---|---|
| Fuses | ||||
| - | LT/PWR/SEAT Circuit Breaker | F27DA | 25A | K40 Seat Memory Control Module (AG3), S64D Seat Adjuster Switch - Driver (AG1 or AH5), S65D Seat Lumbar Support Switch - Driver (AH5) |
| - | RT/PWR/SEAT Circuit Breaker | F28DA | 25A | S64P Seat Adjuster Switch - Passenger (AAQ or AG2), S65P Seat Lumbar Switch - Passenger (AAQ) |
| - | PWR/WNDW Circuit Breaker | F29DA | 25A | M74D Window Motor - Driver (AXE), M74P Window Motor - Passenger (AXE), S79D Window Switch - Driver (without AXE), S79LR Window Switch - Left Rear, S79P Window Switch - Passenger (without AXE), S79RR Window Switch - Right Rear |
| - | PWR/COLUMN Circuit Breaker | F30DA | 25A | K40 Seat Memory Control Module (N38) |
| Relays | ||||
| - | Rear Window Washer Pump Relay | KR6 Rear Window Washer Pump Relay | - | G19 Rear Window Washer Pump |
| - | Windshield Washer Pump Relay | KR11 Windshield Washer Pump Relay | - | FRT/WSW Fuse |
| - | Daytime Running Lamp Relay - Left | KR42L Daytime Running Lamp Relay - Left | - | E4C Daytime Running Lamp - Left (T26 or T97) |
| - | Daytime Running Lamp Relay - Right | KR42R Daytime Running Lamp Relay - Right | - | E4D Daytime Running Lamp - Right (T26 or T97) |
| - | Rear Fog Lamp Relay | KR57 Rear Fog Lamp Relay | - | E29R Fog Lamp - Rear, S30 Headlamp Switch (T79) |
| - | Door Unlock Relay | KR90 Door Unlock Relay | - | A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
| - | Driver Door Unlatch Relay | KR92D Driver Door Unlatch Relay | - | A23D Door Latch Assembly - Driver (without AXE) |
| - | Liftgate Release Relay | KR95A Liftgate Unlatch Relay | - | A23C Liftgate Latch Assembly (TB4) |
| - | Door Lock Relay | KR97 Door Lock Relay | - | A23D Door Latch Assembly - Driver (without AXE), A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
FUSE BLOCK - I/P TOP FUSE AND RELAY IDENTIFICATION LEGEND (W49 WITHOUT T79)
| No. | Fuse And Relay Description | Device Assigned Name | Rating | Circuits |
|---|---|---|---|---|
| Fuses | ||||
| - | LT/PWR/SEAT Circuit Breaker | F27DA | 25A | K40 Seat Memory Control Module (AG3), S64D Seat Adjuster Switch - Driver (AG1 or AH5), S65D Seat Lumbar Support Switch - Driver (AH5) |
| - | PWR/COLUMN Circuit Breaker | F30DA | 25A | K40 Seat Memory Control Module (N38) |
| - | PWR/WNDW Circuit Breaker | F29DA | 25A | M74D Window Motor - Driver (AXE), M74P Window Motor - Passenger (AXE), S79D Window Switch - Driver (without AXE), S79LR Window Switch - Left Rear, S79P Window Switch - Passenger (without AXE), S79RR Window Switch - Right Rear |
| - | RT/PWR/SEAT Circuit Breaker | F28DA | 25A | S64P Seat Adjuster Switch - Passenger (AAQ or AG2), S65P Seat Lumbar Switch - Passenger (AAQ) |
| Relays | ||||
| - | Rear Window Washer Pump Relay | KR6 Rear Window Washer Pump Relay | - | G19 Rear Window Washer Pump |
| - | Windshield Washer Pump Relay | KR11 Windshield Washer Pump Relay | - | FRT/WSW Fuse |
| - | Daytime Running Lamps Relay | KR42 Daytime Running Lamps Relay | - | E4C Daytime Running Lamp - Left and E4D Daytime Running Lamp - Right (without T79) |
| - | Door Unlock Relay | KR90 Door Unlock Relay | - | A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
| - | Driver Door Unlatch Relay | KR92D Driver Door Unlatch Relay | - | A23D Door Latch Assembly - Driver (without AXE) |
| - | Liftgate Release Relay | KR95A Liftgate Unlatch Relay | - | A23C Liftgate Latch Assembly (TB4) |
| - | Door Lock Relay | KR97 Door Lock Relay | - | A23D Door Latch Assembly - Driver (without AXE), A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
FUSE BLOCK - I/P TOP FUSE AND RELAY IDENTIFICATION LEGEND (X88 WITH T96)
| No. | Fuse And Relay Description | Device Assigned Name | Rating | Circuits |
|---|---|---|---|---|
| Fuses | ||||
| - | LT/PWR/SEAT Circuit Breaker | F27DA | 25A | K40 Seat Memory Control Module (AG3), S64D Seat Adjuster Switch - Driver (AG1 or AH5), S65D Seat Lumbar Support Switch - Driver (AH5) |
| - | PWR/COLUMN Circuit Breaker | F28DA | 25A | K40 Seat Memory Control Module (N38) |
| - | PWR/WNDW Circuit Breaker | F29DA | 25A | M74D Window Motor - Driver (AXE), M74P Window Motor - Passenger (AXE), S79D Window Switch - Driver (without AXE), S79LR Window Switch - Left Rear, S79P Window Switch - Passenger (without AXE), S79RR Window Switch - Right Rear |
| Relays | ||||
| - | Rear Window Washer Pump Relay | KR6 Rear Window Washer Pump Relay | - | G19 Rear Window Washer Pump |
| - | Windshield Washer Pump Relay | KR11 Windshield Washer Pump Relay | - | FRT/WSW Fuse |
| - | Daytime Running Lamp Relay - Left | KR42L Daytime Running Lamp Relay - Left | - | E4C Daytime Running Lamp - Left (T26 or T97) |
| - | Daytime Running Lamp Relay - Right | KR42R Daytime Running Lamp Relay - Right | - | E4D Daytime Running Lamp - Right (T26 or T97) |
| - | Front Fog Lamp Relay | KR46 Front Fog Lamp Relay | - | E29LF Fog Lamp - Left Front and E29RF Fog Lamp - Right Front (T96) |
| - | Door Unlock Relay | KR90 Door Unlock Relay | - | A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
| - | Driver Door Unlatch Relay | KR92D Driver Door Unlatch Relay | - | A23D Door Latch Assembly - Driver (without AXE) |
| - | Liftgate Release Relay | KR95A Liftgate Unlatch Relay | - | A23C Liftgate Latch Assembly (TB4) |
| - | Door Lock Relay | KR97 Door Lock Relay | - | A23D Door Latch Assembly - Driver (without AXE), A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
FUSE BLOCK - I/P TOP FUSE AND RELAY IDENTIFICATION LEGEND (X88 WITHOUT T96)
| No. | Fuse And Relay Description | Device Assigned Name | Rating | Circuits |
|---|---|---|---|---|
| Fuses | ||||
| - | LT/PWR/SEAT Circuit Breaker | F27DA | 25A | K40 Seat Memory Control Module (AG3), S64D Seat Adjuster Switch - Driver (AG1 or AH5), S65D Seat Lumbar Support Switch - Driver (AH5) |
| - | PWR/COLUMN Circuit Breaker | F28DA | 25A | K40 Seat Memory Control Module (N38) |
| - | PWR/WNDW Circuit Breaker | F29DA | 25A | M74D Window Motor - Driver (AXE), M74P Window Motor - Passenger (AXE), S79D Window Switch - Driver (without AXE), S79LR Window Switch - Left Rear, S79P Window Switch - Passenger (without AXE), S79RR Window Switch - Right Rear |
| Relays | ||||
| - | Rear Window Washer Pump Relay | KR6 Rear Window Washer Pump Relay | - | G19 Rear Window Washer Pump |
| - | Windshield Washer Pump Relay | KR11 Windshield Washer Pump Relay | - | FRT/WSW Fuse |
| - | Daytime Running Lamp Relay - Left | KR42L Daytime Running Lamp Relay - Left | - | E4C Daytime Running Lamp - Left (T26 or T97) |
| - | Daytime Running Lamp Relay - Right | KR42R Daytime Running Lamp Relay - Right | - | E4D Daytime Running Lamp - Right (T26 or T97) |
| - | Door Unlock Relay | KR90 Door Unlock Relay | - | A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
| - | Driver Door Unlatch Relay | KR92D Driver Door Unlatch Relay | - | A23D Door Latch Assembly - Driver (without AXE) |
| - | Liftgate Release Relay | KR95A Liftgate Unlatch Relay | - | A23C Liftgate Latch Assembly (TB4) |
| - | Door Lock Relay | KR97 Door Lock Relay | - | A23D Door Latch Assembly - Driver (without AXE), A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
FUSE BLOCK - I/P TOP FUSE AND RELAY IDENTIFICATION LEGEND (Z88 WITH TVD)
| No. | Fuse And Relay Description | Device Assigned Name | Rating | Circuits |
|---|---|---|---|---|
| Fuses | ||||
| - | LT/PWR/SEAT Circuit Breaker | F27DA | 25A | K40 Seat Memory Control Module (AG3), S64D Seat Adjuster Switch - Driver (AG1 or AH5), S65D Seat Lumbar Support Switch - Driver (AH5) |
| - | RT/PWR/SEAT Circuit Breaker | F28DA | 25A | S64P Seat Adjuster Switch - Passenger (AAQ or AG2), S65P Seat Lumbar Switch - Passenger (AAQ) |
| - | PWR/WNDW Circuit Breaker | F29DA | 25A | M74D Window Motor - Driver (AXE), M74P Window Motor - Passenger (AXE), S79D Window Switch - Driver (without AXE), S79LR Window Switch - Left Rear, S79P Window Switch - Passenger (without AXE), S79RR Window Switch - Right Rear |
| - | PWR/COLUMN Circuit Breaker | F30DA | 25A | K40 Seat Memory Control Module (N38) |
| Relays | ||||
| - | Rear Window Washer Pump Relay | KR6 Rear Window Washer Pump Relay | - | G19 Rear Window Washer Pump |
| - | Windshield Washer Pump Relay | KR11 Windshield Washer Pump Relay | - | FRT/WSW Fuse |
| - | Daytime Running Lamp Relay - Left | KR42L Daytime Running Lamp Relay - Left | - | E4C Daytime Running Lamp - Left (T26 or T97) |
| - | Daytime Running Lamp Relay - Right | KR42R Daytime Running Lamp Relay - Right | - | E4D Daytime Running Lamp - Right (T26 or T97) |
| - | Door Unlock Relay | KR90 Door Unlock Relay | - | A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
| - | Driver Door Unlatch Relay | KR92D Driver Door Unlatch Relay | - | A23D Door Latch Assembly - Driver (without AXE) |
| - | Liftgate Release Relay | KR95A Liftgate Unlatch Relay | - | A23C Liftgate Latch Assembly (TB4) |
| - | Door Lock Relay | KR97 Door Lock Relay | - | A23D Door Latch Assembly - Driver (without AXE), A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
| - | High Beam Actuator Solenoid Relay | KR169 High Beam Actuator Solenoid Relay | - | M28L High Beam Solenoid Actuator - Left and M28R High Beam Solenoid Actuator - Right (TVD) |
FUSE BLOCK - I/P TOP FUSE AND RELAY IDENTIFICATION LEGEND (Z88 WITHOUT TVD)
| No. | Fuse And Relay Description | Device Assigned Name | Rating | Circuits |
|---|---|---|---|---|
| Fuses | ||||
| - | LT/PWR/SEAT Circuit Breaker | F27DA | 25A | K40 Seat Memory Control Module (AG3), S64D Seat Adjuster Switch - Driver (AG1 or AH5), S65D Seat Lumbar Support Switch - Driver (AH5) |
| - | RT/PWR/SEAT Circuit Breaker | F28DA | 25A | S64P Seat Adjuster Switch - Passenger (AAQ or AG2), S65P Seat Lumbar Switch - Passenger (AAQ) |
| - | PWR/WNDW Circuit Breaker | F29DA | 25A | M74D Window Motor - Driver (AXE), M74P Window Motor - Passenger (AXE), S79D Window Switch - Driver (without AXE), S79LR Window Switch - Left Rear, S79P Window Switch - Passenger (without AXE), S79RR Window Switch - Right Rear |
| - | PWR/COLUMN Circuit Breaker | F30DA | 25A | K40 Seat Memory Control Module (N38) |
| Relays | ||||
| - | Rear Window Washer Pump Relay | KR6 Rear Window Washer Pump Relay | - | G19 Rear Window Washer Pump |
| - | Windshield Washer Pump Relay | KR11 Windshield Washer Pump Relay | - | FRT/WSW Fuse |
| - | Headlamp Low Beam Relay - Left | KR49L Headlamp Low Beam Relay - Left | - | E4G Headlamp - Left Low Beam (without TVD) |
| - | Headlamp Low Beam Relay - Right | KR49R Headlamp Low Beam Relay - Right | - | E4H Headlamp - Right Low Beam (without TVD) |
| - | Door Unlock Relay | KR90 Door Unlock Relay | - | A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
| - | Driver Door Unlatch Relay | KR92D Driver Door Unlatch Relay | - | A23D Door Latch Assembly - Driver (without AXE) |
| - | Liftgate Release Relay | KR95A Liftgate Unlatch Relay | - | A23C Liftgate Latch Assembly (TB4) |
| - | Door Lock Relay | KR97 Door Lock Relay | - | A23D Door Latch Assembly - Driver (without AXE), A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger (without AXE), and A23RR Door Latch Assembly - Right Rear |
| - | High Beam Actuator Solenoid Relay | KR169 High Beam Actuator Solenoid Relay | - | M28L High Beam Solenoid Actuator - Left and M28R High Beam Solenoid Actuator - Right (without TVD) |
