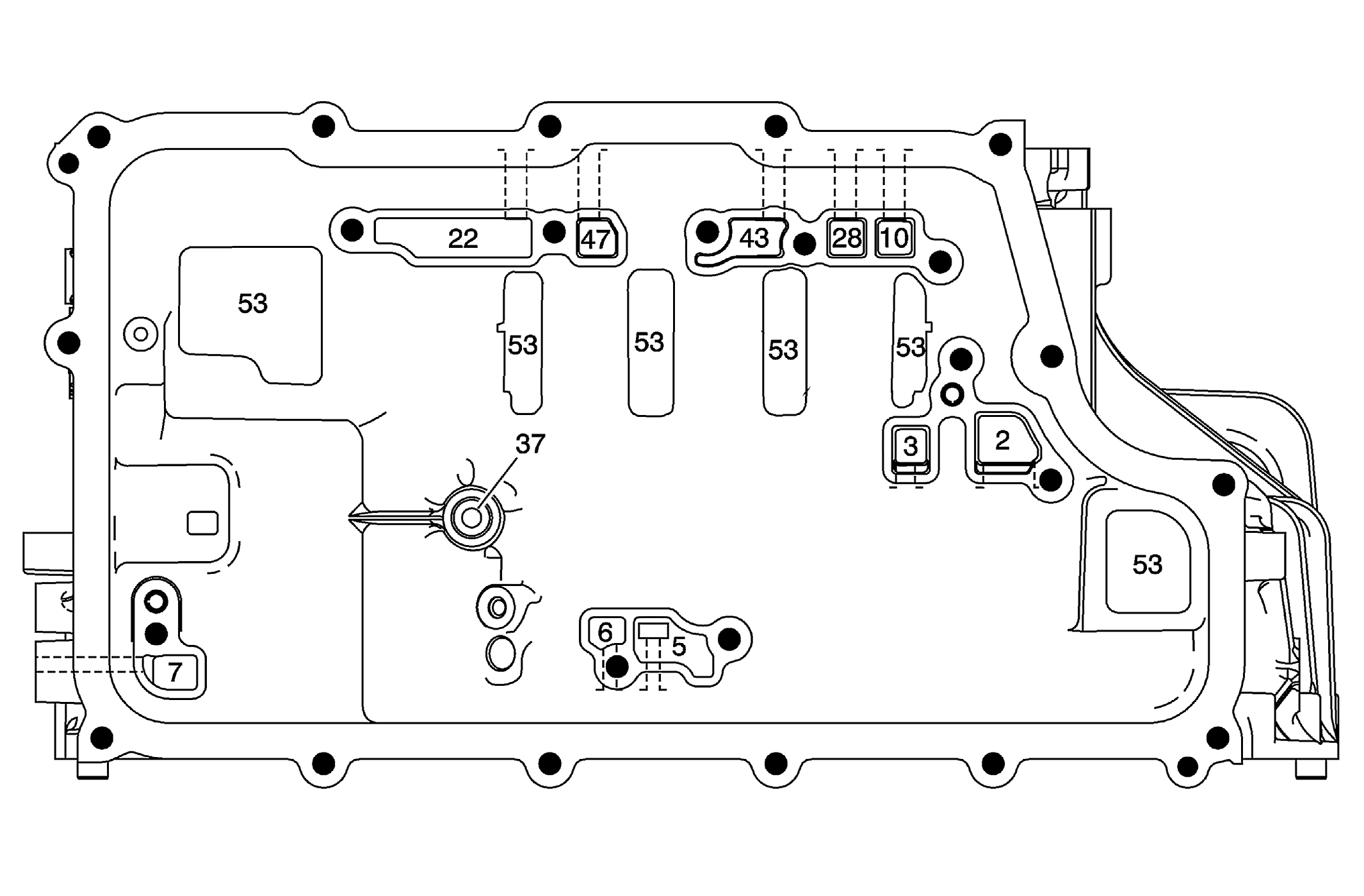

A/Trans Case Assembly- Control Valve Body Side
Courtesy of GENERAL MOTORS COMPANY
| Callout |
Component Name |
| 2 |
Line |
| 3 |
Decrease |
| 5 |
TCC Release |
| 6 |
TCC Apply |
| 7 |
Cooler Feed |
| 10 |
Compensator Feed |
| 22 |
R-1 |
| 28 |
3-5 Reverse Clutch |
| 37 |
1-2-3-4 Clutch |
| 43 |
2-6 Clutch |
| 47 |
4-5-6 Clutch |
| 53 |
Void |
