Gear Wheels
WARNING: This page is about a different variant/trim than selected.

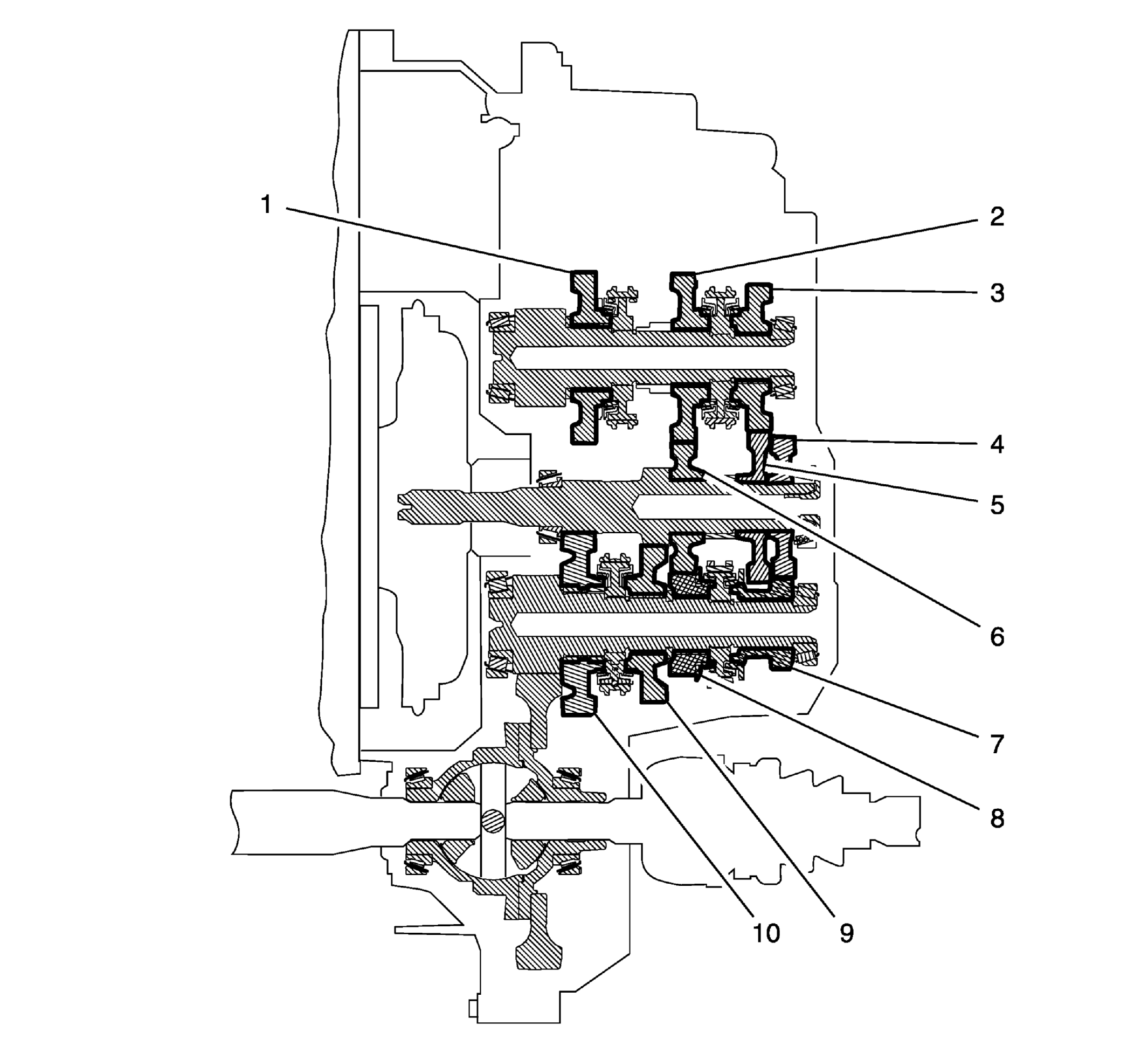

| Callout | Component Name |
|---|---|
| 1 | Reverse gear wheel - Upper Main Shaft |
| 2 | 3rd gear wheel - Upper Main Shaft |
| 3 | 4th gear wheel - Upper Main Shaft |
| 4 | 6th gear wheel - Input Shaft with 1st/Reverse Gear and 2nd Gear |
| 5 | 4th gear wheel - Input Shaft with 1st/Reverse Gear and 2nd Gear |
| 6 | 3rd/5th gear wheel - Input Shaft with 1st/Reverse Gear and 2nd Gear |
| 7 | 6th gear wheel - Lower Main Shaft |
| 8 | 5th gear wheel - Lower Main Shaft |
| 9 | 2nd gear wheel - Lower Main Shaft |
| 10 | 1st gear wheel - Lower Main Shaft |
Particular benefits of this 3-shaft transmission are that gear wheel for 3rd gear is also used for 5th gear and that 1st gear wheel is used for reversal of the rotating direction for reverse gear.
