S79P Window Switch - Passenger X2

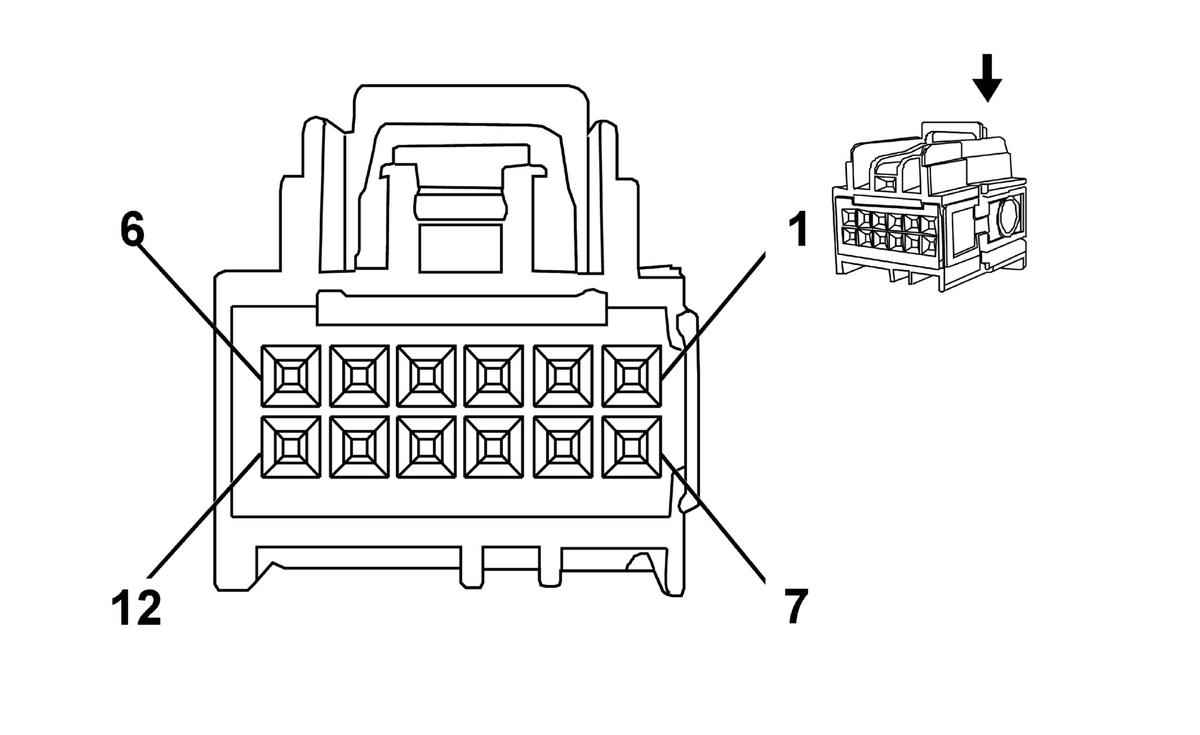

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Available | J-35616-64B (LT BU) | Not Available | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.35 | BK | 2050 | Ground | I | - |
| 2 | 0.5 0.35 |
YE/VT YE |
3397 6817 |
Co-Driver Mirror Motor Up (+) Down (-) Control LED Backlight Dimming Control |
I | - |
| 3 | 0.5 | WH | 3398 | Co-Driver Mirror Motor Common Control | I | - |
| 4 | 0.5 | YE/RD | 3399 | Co-Driver Mirror Position Sensor High Reference | I | - |
| 5 | 0.5 | D-BU/YE | 3401 | Co-Driver Mirror Position Sensor Up (+) Down (-) Signal | I | - |
| 6 | 0.5 0.35 |
BK/L-GN VT/GY |
3400 3386 |
Co-Driver Mirror Position Sensor Low Reference Power Window Switch Co-Driver Express Signal |
I | - |
| 7 | 0.35 | BN/YE | 3385 | Power Window Switch Co-Driver Down Signal | I | - |
| 8 | 0.35 0.5 |
YE/BK L-GN/BK |
3384 3396 |
Power Window Switch Co-Driver Up Signal Co-Driver Mirror Motor Right (+) Left (-) Control |
I | - |
| 9 | 0.5 | L-GN/BN | 6132 | Linear Interconnect Network Bus 1 | I | - |
| 10 | - | - | - | Not Occupied | - | - |
| 11 | 0.5 | VT/WH | 3403 | Co-Driver Mirror Position Sensor Left (-) Right (+) Signal | I | - |
| 12 | - | - | - | Not Occupied | - | - |
