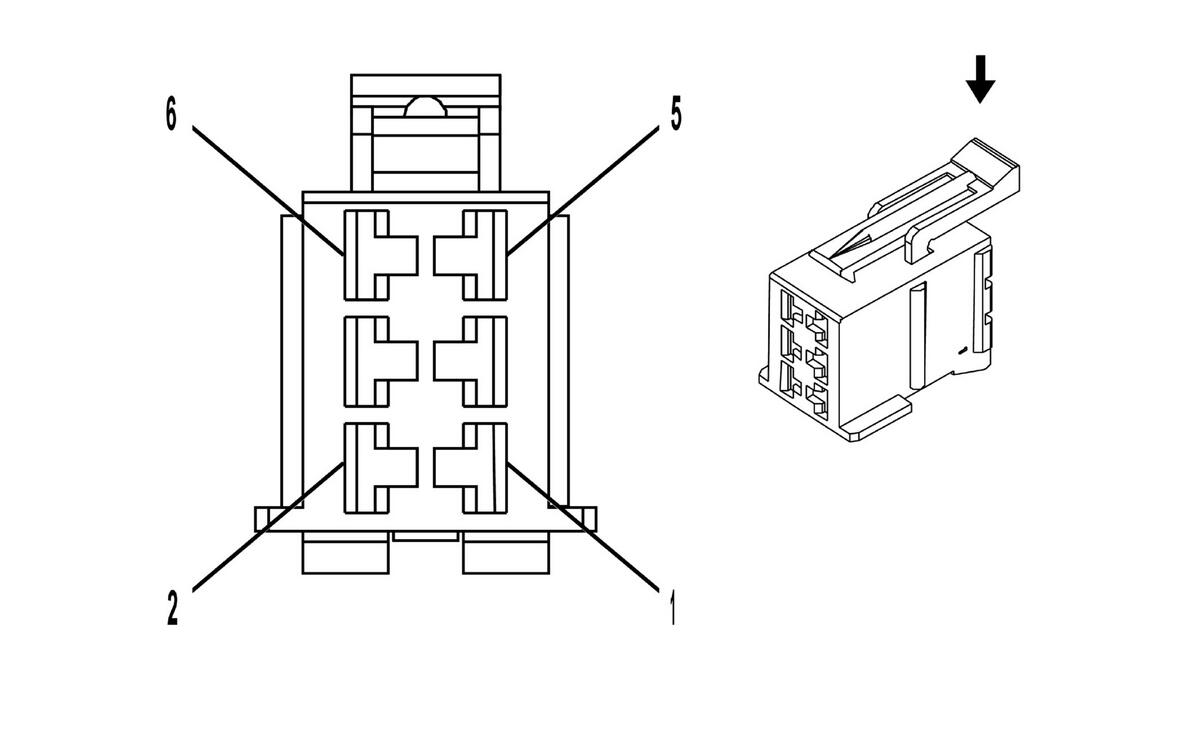

K26 Headlamp Control Module X2
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 10717666
- Service Connector: 13314092
- Description: 6 F 2.8 Junior Power Timer Series BK
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
J-35616-35 (VT) |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
1 |
RD/VT |
1640 |
Battery Positive Voltage |
I |
- |
| 2 |
1 |
RD/VT |
1640 |
Battery Positive Voltage |
I |
- |
| 3-4 |
- |
- |
- |
Not Occupied |
- |
- |
| 5 |
1 |
YE/WH |
58 |
Right Cornering Lamp Supply Voltage |
I |
- |
| 6 |
1 |
YE/GY |
57 |
Left Cornering Lamp Supply Voltage |
I |
- |
