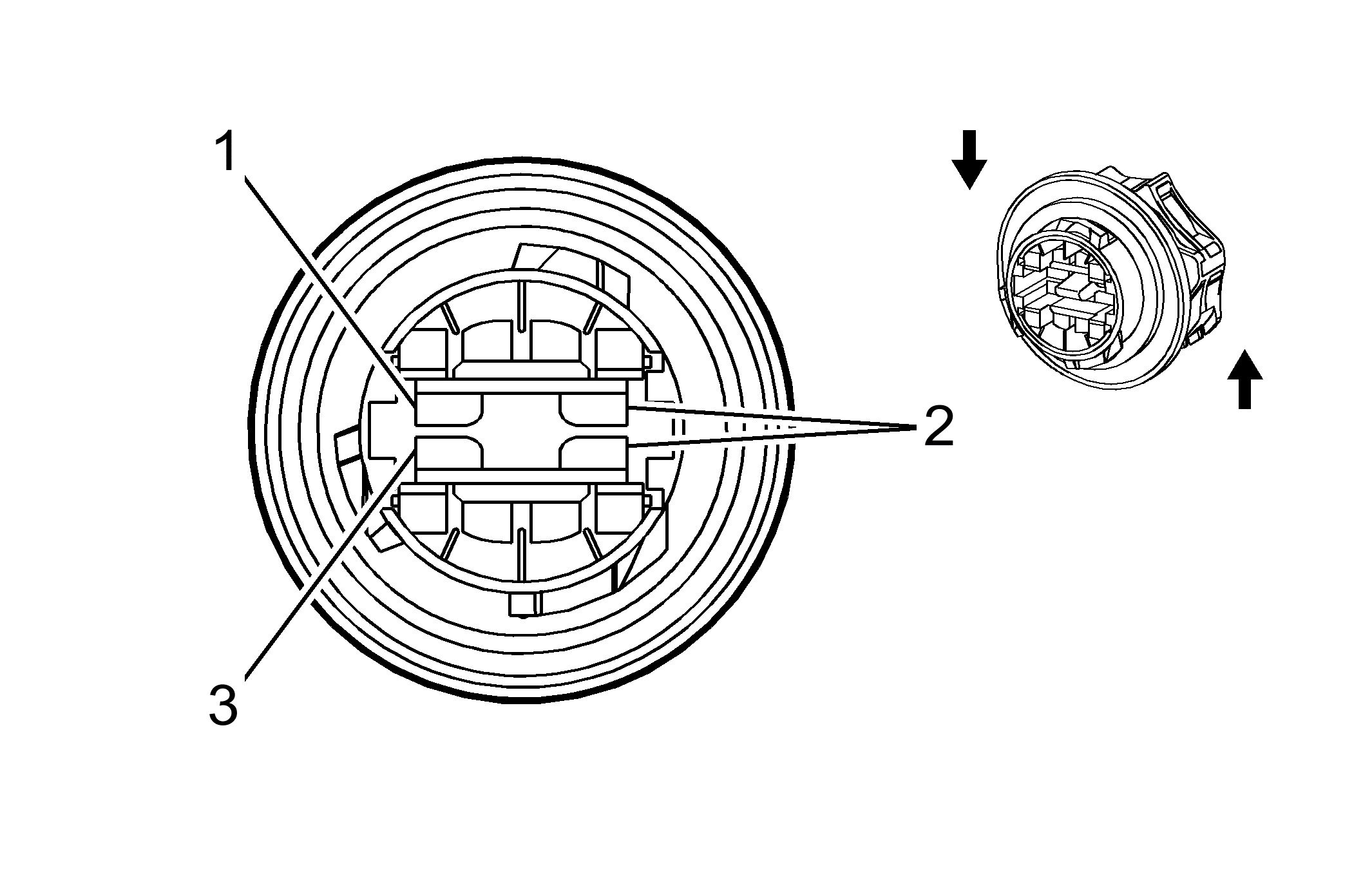

E5G Tail Lamp - Left Inner
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Service by Component Assembly | Not Available | Not Available | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | - | - | - | Not Occupied | - | - |
| 2 | 0.75 0.75 |
BK BK |
50 50 |
Ground Ground |
I | - - |
| 3 | 0.75 | BK | 709 | Left Park Lamp Supply Voltage | I | - |
