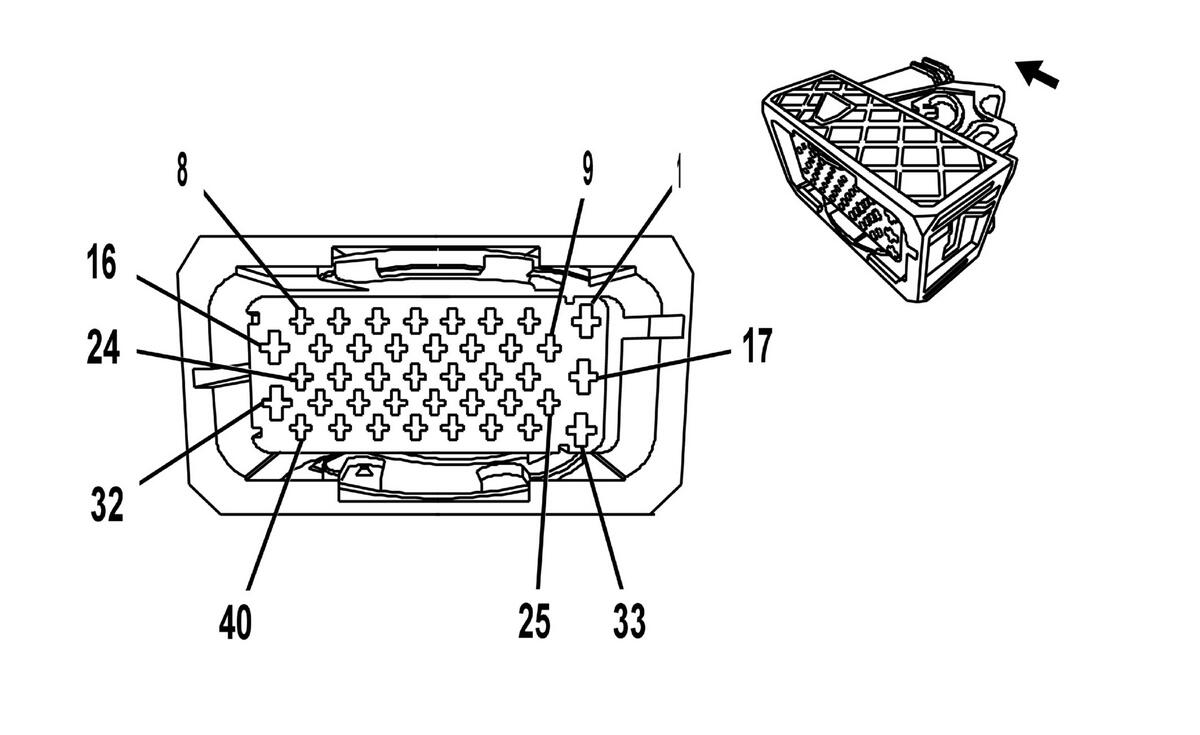

X151 Forward Lamp Harness to Body Harness
|
|
|
Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 13603186
- Service Connector: 13576550
- Description: 40 F 1.5, 2.8 Series, Sealed GY
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 13603206
- Service Connector: 13576553
- Description: 40 M 1.5, 2.8 Series, Sealed GY
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13580830 |
J-35616-35 (VT) |
J-38125-36 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13584470 |
J-35616-14 (GN) |
J-38125-560 |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
13582248 |
J-35616-14 (GN) |
J-38125-560 |
Not Available |
Not Available |
Not Available |
Not Available |
| IV |
13580819 |
J-35616-5 (PU) |
J-38125-36 |
Not Available |
Not Available |
Not Available |
Not Available |
| V |
13327190 |
J-35616-3 (GY) |
J-38125-560 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.5 |
D-BU/YE |
6105 |
I |
- |
High Speed GMLAN Serial Data (+) (2) |
1 |
0.5 |
D-BU/YE |
6105 |
IV |
- |
| 2 |
0.5 |
WH |
6106 |
III |
- |
High Speed GMLAN Serial Data (-) (2) |
2 |
0.5 |
WH |
6106 |
V |
- |
| 3 |
0.5 |
D-BU/YE |
6105 |
III |
- |
High Speed GMLAN Serial Data (+) (2) |
3 |
0.5 |
D-BU/YE |
6105 |
V |
- |
| 4 |
0.5 |
WH |
6106 |
III |
- |
High Speed GMLAN Serial Data (-) (2) |
4 |
0.5 |
WH |
6106 |
V |
- |
| 5 |
0.75 |
YE/VT |
5213 |
II |
- |
Front Parking Left/Right/Mid Sensor |
5 |
|
|
|
- |
|
| 6 |
0.75 |
WH/GY |
6217 |
II |
- |
Front Parking Right Corner Sensor |
6 |
|
|
|
- |
|
| 14 |
0.75 |
GY/WH |
1117 |
II |
- |
Right Front Damping Servo Control |
14 |
0.75 |
GY/WH |
1117 |
V |
- |
| 15 |
0.75 |
GY/RD |
1116 |
II |
- |
Right Front Damping Servo Supply Voltage |
15 |
0.75 |
BN/D-BU |
1116 |
V |
- |
| 16 |
0.5 |
BK/BN |
1105 |
I |
- |
Right Front Wheel Damping Accelerometer Low Reference |
16 |
0.5 |
BK/L-GN |
1105 |
IV |
- |
| 17 |
0.5 |
WH |
1106 |
I |
- |
Right Front Wheel Damping Accelerometer Signal |
17 |
0.5 |
WH |
1106 |
IV |
- |
| 18 |
0.5 |
BN/RD |
1819 |
III |
- |
Right Front Wheel Accelerometer Voltage Reference |
18 |
0.5 |
BN/RD |
1819 |
V |
- |
| 19 |
0.5 |
BK/L-GN |
1105 |
III |
- |
Right Front Wheel Damping Accelerometer Low Reference |
19 |
0.5 |
BK/L-GN |
1105 |
V |
- |
| 20 |
0.5 |
WH/BN |
3253 |
III |
- |
Right Front Accelerometer Signal |
20 |
0.5 |
WH/BN |
3253 |
V |
- |
| 21 |
0.5 |
BN/RD |
1819 |
III |
- |
Right Front Wheel Accelerometer Voltage Reference |
21 |
0.5 |
BN/RD |
1819 |
V |
- |
| 22 |
0.75 |
BN/WH |
1107 |
II |
- |
Left Front Damping Servo Supply Voltage |
22 |
0.75 |
BN/WH |
1107 |
V |
- |
| 23 |
0.75 |
GY/D-BU |
1113 |
II |
- |
Left Front Damping Servo Control |
23 |
0.75 |
GY/D-BU |
1113 |
V |
- |
| 24 |
0.5 |
BK/BN |
1099 |
III |
- |
Left Front Wheel Damping Accelerometer Low Reference |
24 |
0.5 |
BK/BN |
1099 |
V |
- |
| 25 |
0.5 |
WH |
1100 |
III |
- |
Left Front Wheel Damping Accelerometer Signal |
25 |
0.5 |
WH |
1100 |
V |
- |
| 26 |
0.5 |
YE/RD |
1817 |
III |
- |
Left Front Wheel Accelerometer Voltage Reference |
26 |
0.5 |
YE/RD |
1817 |
V |
- |
| 27 |
0.5 |
BK/BN |
1099 |
III |
- |
Left Front Wheel Damping Accelerometer Low Reference |
27 |
0.5 |
BK/BN |
1099 |
V |
- |
| 28 |
0.5 |
WH/VT |
3259 |
III |
- |
Left Front Accelerometer Signal |
28 |
0.5 |
WH/VT |
3259 |
V |
- |
| 29 |
0.5 |
YE/RD |
1817 |
III |
- |
Left Front Wheel Accelerometer Voltage Reference |
29 |
0.5 |
YE/RD |
1817 |
V |
- |
| 30-40 |
- |
- |
- |
- |
- |
Not Occupied |
30-40 |
- |
- |
- |
- |
- |
