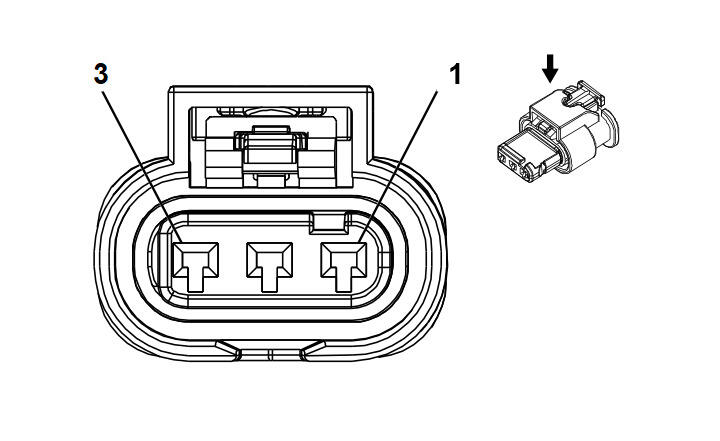

F106LR Seat Air Bag - Left Rear (AW7)
|
|
Connector Part Information
- Harness Type: Left Rear Seat
- OEM Connector:13580152
- Service Connector: 19300220
- Description: 3-Way F 1.2 MCON Series, Sealed (YE)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
- |
OG/GY |
5223 |
Left Rear Side Impact SIR Inflator Supply Voltage |
I |
- |
| 2 |
- |
BN/OG |
5224 |
Left Rear Side Impact SIR Inflator Control |
I |
- |
