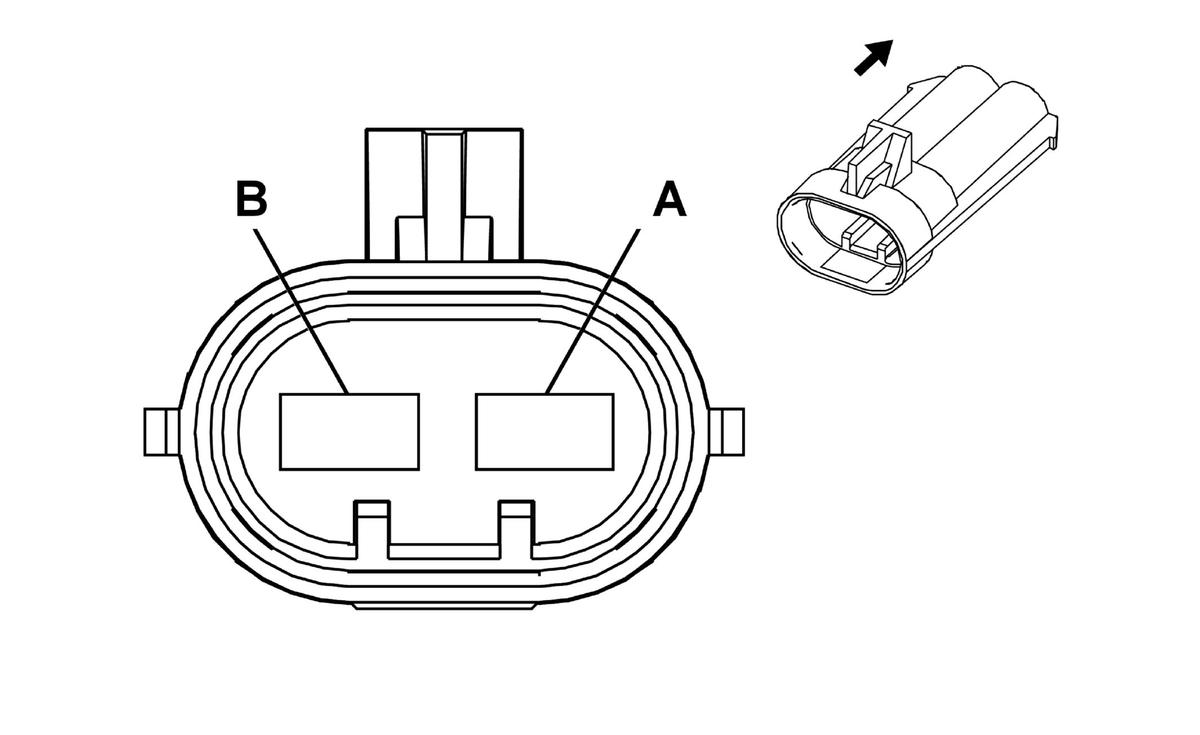

X122 Engine Harness to Body Harness
| |
|
Connector Part Information
- Harness Type:
- OEM Connector:
- Service Connector: Service by Harness - See Part Catalog
- Description: 2 F
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 15344054
- Service Connector: 13587143
- Description: 2-Way M Ducon 6.3 Series, Sealed (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
Not Available |
J-35616-43 (RD) |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| A |
4 |
BN/YE |
78 |
I |
- |
Air Injection Reaction Pump Supply Voltage |
A |
4 |
BN/YE |
78 |
II |
- |
| B |
1.5 |
GY/D-BU |
415 |
I |
- |
Air Injection Reaction Solenoid Supply Voltage |
B |
1.5 |
GY/D-BU |
415 |
II |
- |
