X415 Rear Bumper Harness to Body Harness UVC
|
|
|

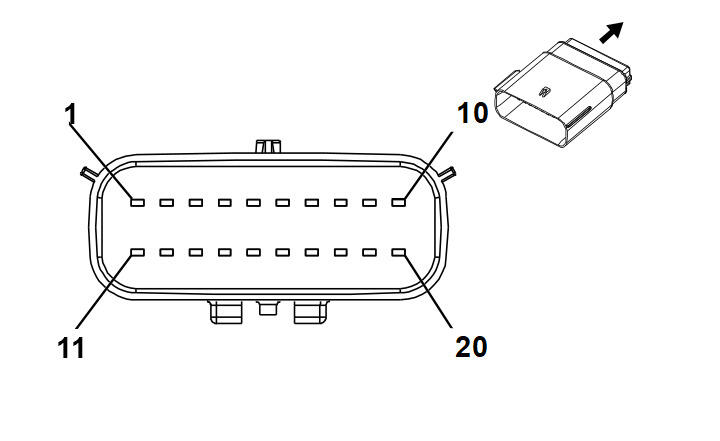

Connector Part Information
- Harness Type: Rear Bumper
- OEM Connector: 13650143
- Service Connector: Service by Harness - See Part Catalog
- Description: 20 F 1.5 Series, Sealed BK
|

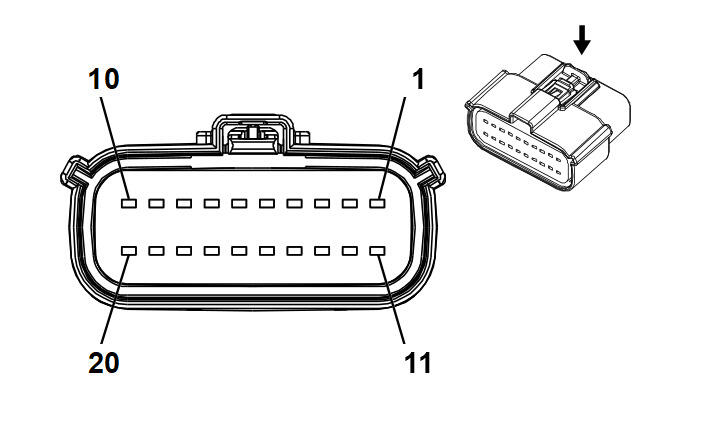

Connector Part Information
- Harness Type: Body
- OEM Connector: 13520296
- Service Connector: 19300560
- Description: 20 M 1.5 Series, Sealed BK
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
Not Available |
J-35616-14 (GN) |
Not Available |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
13587412 |
J-35616-14 (GN) |
J-38125-217 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.5 |
YE/VT |
2378 |
I |
- |
Right Rear Corner Object Sensor Signal |
1 |
0.5 |
YE/VT |
2378 |
II |
- |
| 2 |
0.5 |
YE/WH |
2377 |
I |
- |
Right Rear Middle Object Sensor Signal |
2 |
0.5 |
YE/WH |
2377 |
II |
- |
| 3 |
0.5 |
RD/D-GN |
2440 |
I |
- |
Battery Positive Voltage |
3 |
0.5 |
RD/L-GN |
2440 |
II |
- |
| 4 |
0.5 |
BN/WH |
2374 |
I |
- |
Object Sensor Supply Voltage |
4 |
0.5 |
BN/WH |
2374 |
II |
- |
| 5 |
0.5 |
YE |
2375 |
I |
- |
Left Rear Corner Object Sensor Signal |
5 |
0.5 |
YE |
2375 |
II |
- |
| 6 |
0.5 |
BK/GY |
2379 |
I |
- |
Object Sensor Low Reference |
6 |
0.5 |
BK/GY |
2379 |
II |
- |
| 7 |
0.5 |
D-GN/YE |
6846 |
I |
- |
Rear License Lamp Supply Voltage |
7 |
0.5 |
D-GN/YE |
6846 |
II |
- |
| 8 |
0.35 |
L-GN |
5060 |
I |
- |
Low Speed GMLAN Serial Data |
8 |
0.5 |
L-GN |
5060 |
II |
- |
| 9 |
0.5 |
BK |
2550 |
I |
- |
Ground |
9 |
0.5 |
BK |
2550 |
II |
- |
| 10 |
0.5 |
YE/D-BU |
2376 |
I |
- |
Left Rear Middle Object Sensor Signal |
10 |
0.5 |
YE/D-BU |
2376 |
II |
- |
| 11 |
0.35 |
D-GN/WH |
24 |
I |
- |
Backup Lamp Supply Voltage |
11 |
0.35 |
D-GN/WH |
24 |
II |
- |
| 12 |
0.35 |
VT/BK |
339 |
I |
- |
Run/Crank Ignition 1 Voltage |
12 |
0.35 |
VT/BK |
339 |
II |
- |
| 13 |
0.35 |
BK |
2350 |
I |
- |
Ground |
13 |
0.35 |
BK |
2350 |
II |
- |
| 14 |
0.35 |
WH |
6974 |
I |
- |
Camera Drain Wire |
14 |
0.35 |
WH |
6974 |
II |
- |
| 15 |
0.35 |
GY/YE |
6972 |
I |
- |
Camera Signal #2 + |
15 |
0.35 |
GY/YE |
6972 |
II |
- |
| 16 |
0.35 |
WH/D-BU |
6973 |
I |
- |
Camera Signal #2 |
16 |
0.35 |
WH/D-BU |
6973 |
II |
- |
| 17 |
0.35 |
GY/YE |
5853 |
I |
- |
Driver Side Object Detection LED Signal (1) |
17 |
0.35 |
GY/YE |
5853 |
II |
- |
| 18 |
0.35 |
GY |
5861 |
I |
- |
Passenger Side Object Detection LED Signal (1) |
18 |
0.35 |
GY |
5861 |
II |
- |
| 19-20 |
- |
- |
- |
- |
- |
Not Occupied |
19-20 |
- |
- |
- |
- |
- |
