X900 Rear Compartment Lid Harness to Body Harness
|
|
|

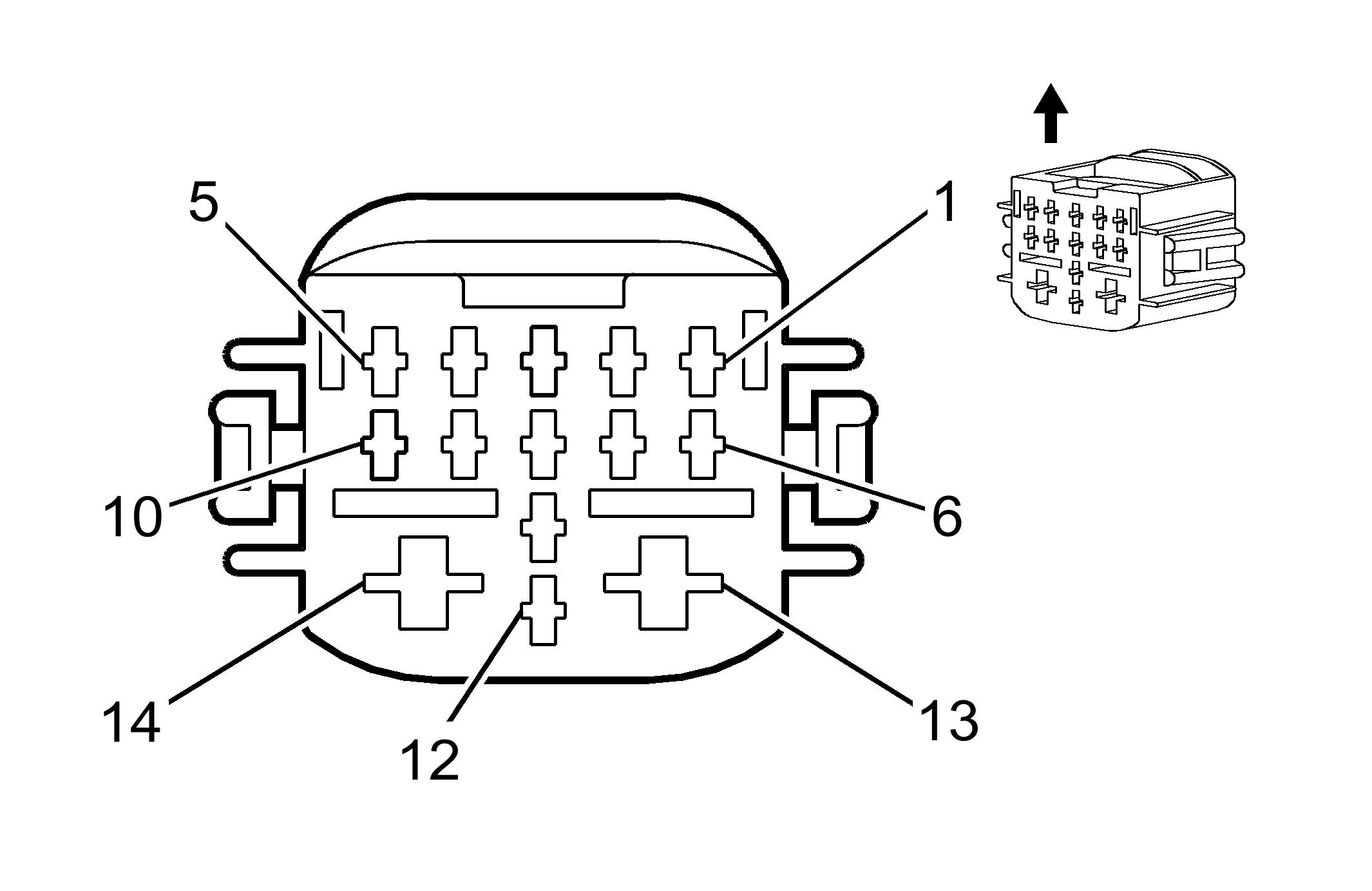

Connector Part Information
- Harness Type: Rear Compartment Lid
- OEM Connector: 13308016
- Service Connector: Pending
- Description: 14-Way F (GY)
|

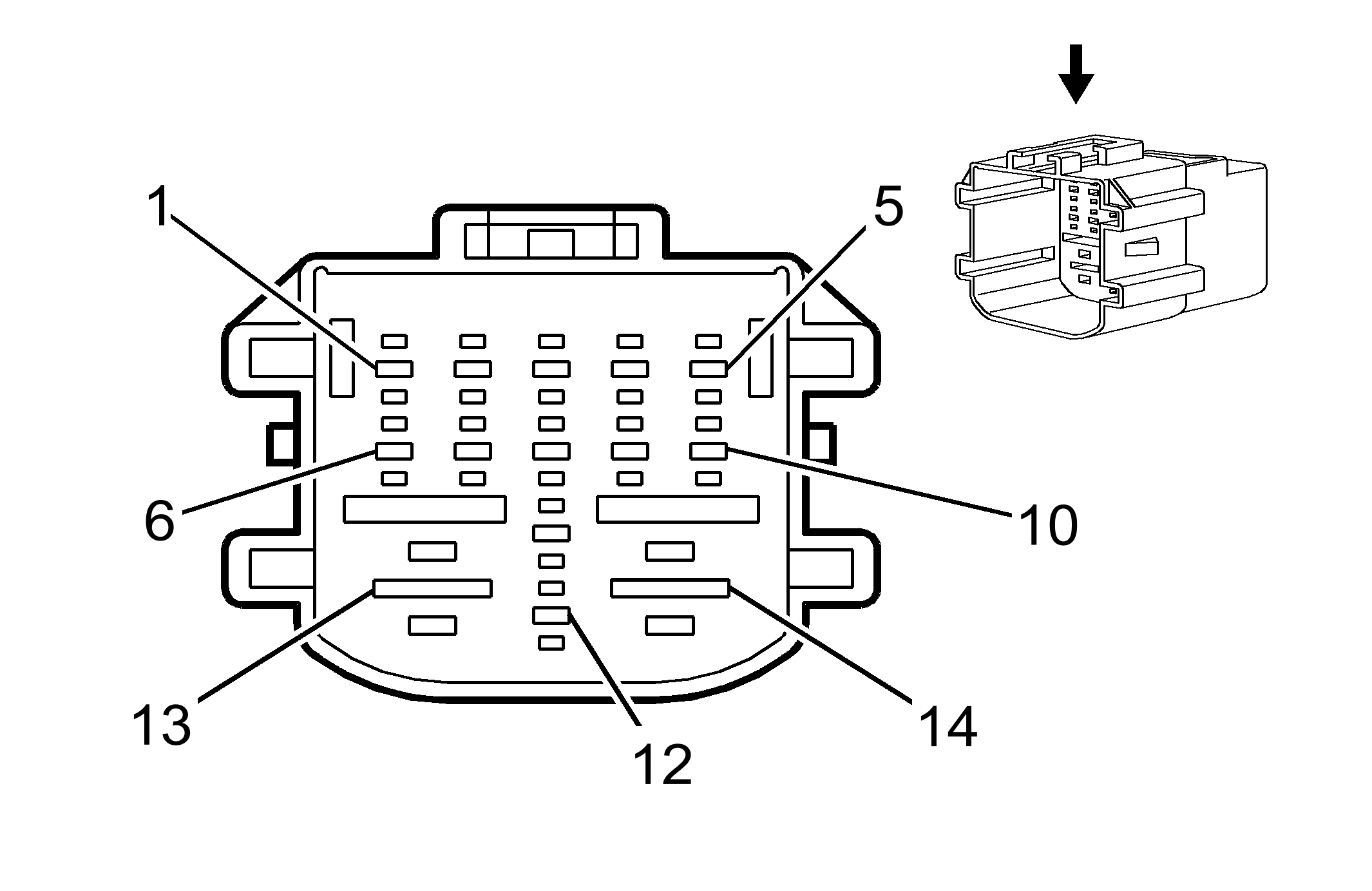

Connector Part Information
- Harness Type: Body
- OEM Connector: 13308017
- Service Connector: Pending
- Description: 14-Way M (GY)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray |
Core Crimp |
Insulation Crimp |
| I |
13578847 |
J-35616-14 (GN) |
J-38125-560 |
962943-5 |
16 |
E |
A |
| II |
13575531 |
J-35616-42 (RD) |
J-38125-36 |
964328-1 |
25 |
4 |
B |
| III |
13505335 |
J-35616-3 (GY) |
J-38125-560 |
Not Available |
Available |
E |
C |
| IV |
13575706 |
J-35616-42 (RD) |
J-38125-36 |
Not Available |
Not Available |
Not Available |
Not Available |
X900 Rear Compartment Lid Harness to Body Harness
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.5 |
VT/GY |
1303 |
I |
- |
Lift Gate Ajar Switch Signal (1) |
1 |
0.35 |
VT/GY |
1303 |
III |
- |
| 2 |
0.75 |
BU/WH |
6128 |
I |
- |
Rear Closure Unlatch Motor Unlatch Control |
2 |
0.75 |
BU/WH |
6128 |
III |
- |
| 3 |
0.5 |
VT |
1203 |
I |
- |
Right Park Lamp Supply Voltage |
3 |
0.5 |
VT |
1203 |
III |
- |
| 4 |
- |
- |
- |
- |
- |
Not Occupied |
4 |
- |
- |
- |
- |
- |
| 5 |
0.5 |
GN/WH |
1324 |
I |
- |
Backup Lamp Supply Voltage |
5 |
0.75 |
GN/WH |
1324 |
III |
DD8 or UVC |
| 6 |
0.5 |
WH/YE |
1204 |
I |
- |
Left Park Lamp Supply Voltage |
6 |
0.5 |
WH/YE |
1204 |
III |
- |
| 7-12 |
- |
- |
- |
- |
- |
Not Occupied |
7-12 |
- |
- |
- |
- |
- |
| 13 |
4 |
BK |
2550 |
II |
- |
Ground |
13 |
4 |
BK |
2550 |
IV |
- |
| 14 |
- |
- |
- |
- |
- |
Not Occupied |
14 |
- |
- |
- |
- |
- |
