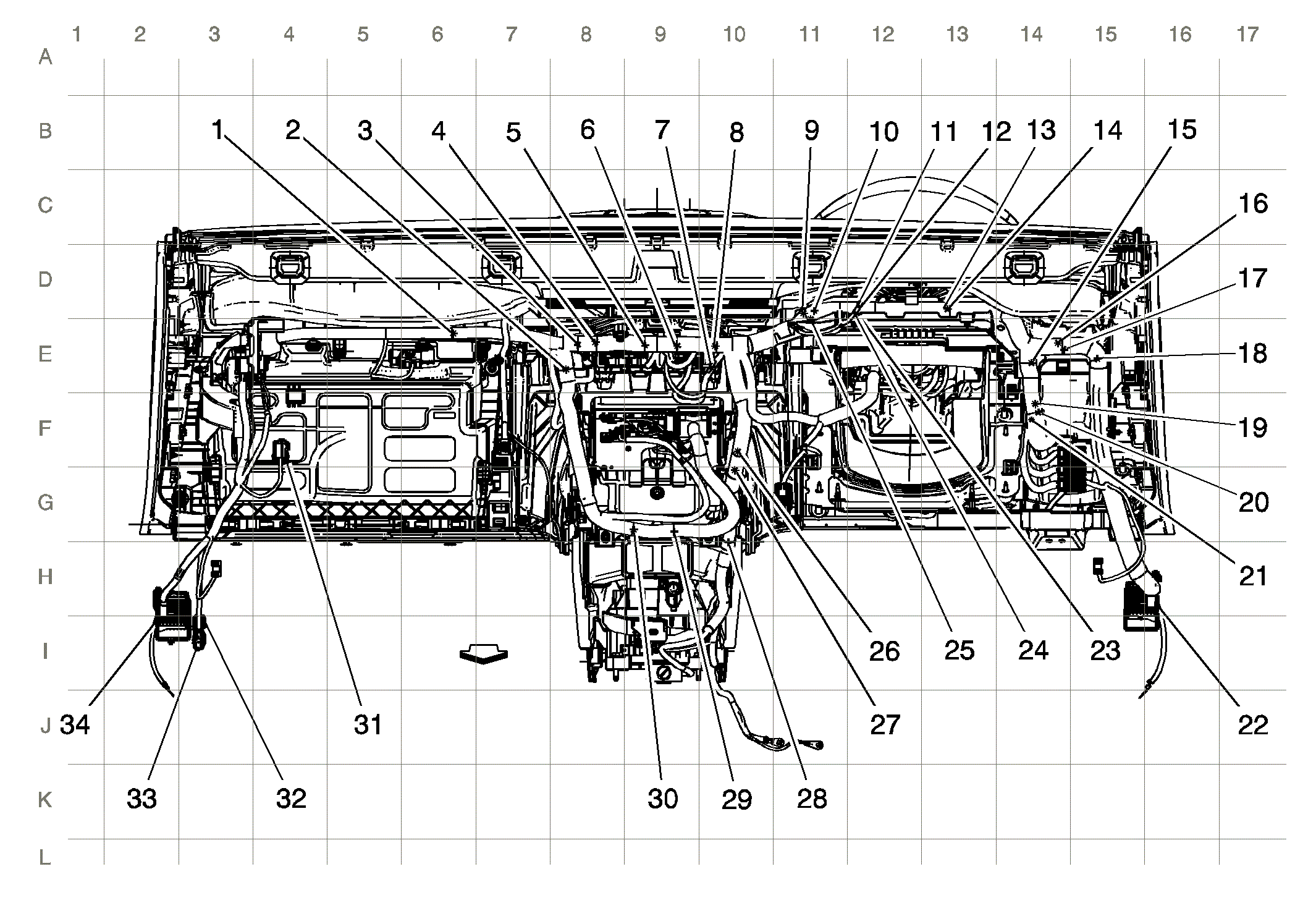

Instrument Panel Harness Routing- Behind Instrument Panel
| Callout | Component Name |
|---|---|
| 1 | J258 |
| 2 | J234 (F45) |
| 3 | J239 |
| 4 | J245 (UDN) |
| 5 | J262 |
| 6 | J269 |
| 7 | J270 |
| 8 | J204 |
| 9 | J230 |
| 10 | J243 |
| 11 | J238, J260 |
| 12 | J217, J257 |
| 13 | J209 |
| 14 | J213 |
| 15 | J214 |
| 16 | J256 |
| 17 | J206 |
| 18 | J215 |
| 19 | J207 |
| 20 | X210 |
| 21 | J205, J255 |
| 22 | J218 |
| 23 | J235 (K16, MDK or MH7) |
| 24 | J261 |
| 25 | J263 |
| 26 | J247 |
| 27 | J246 |
| 28 | X205 |
| 29 | X221 |
| 30 | X222 |
| 31 | X220 |
