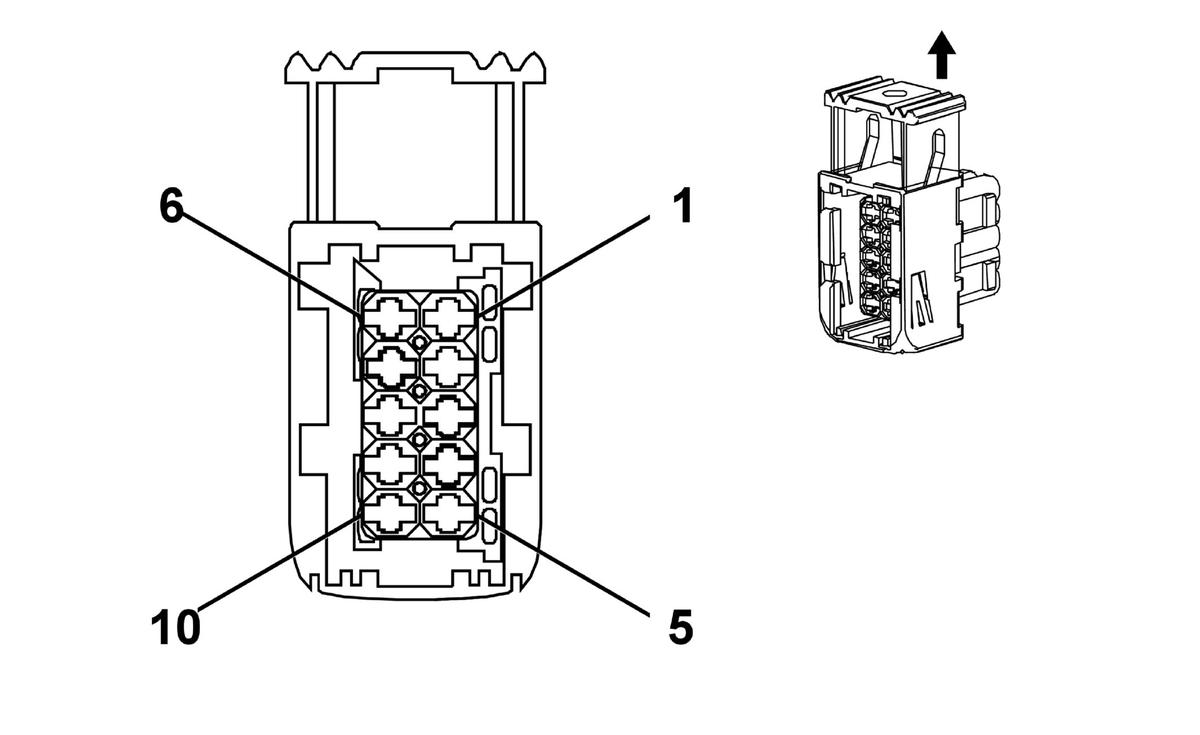

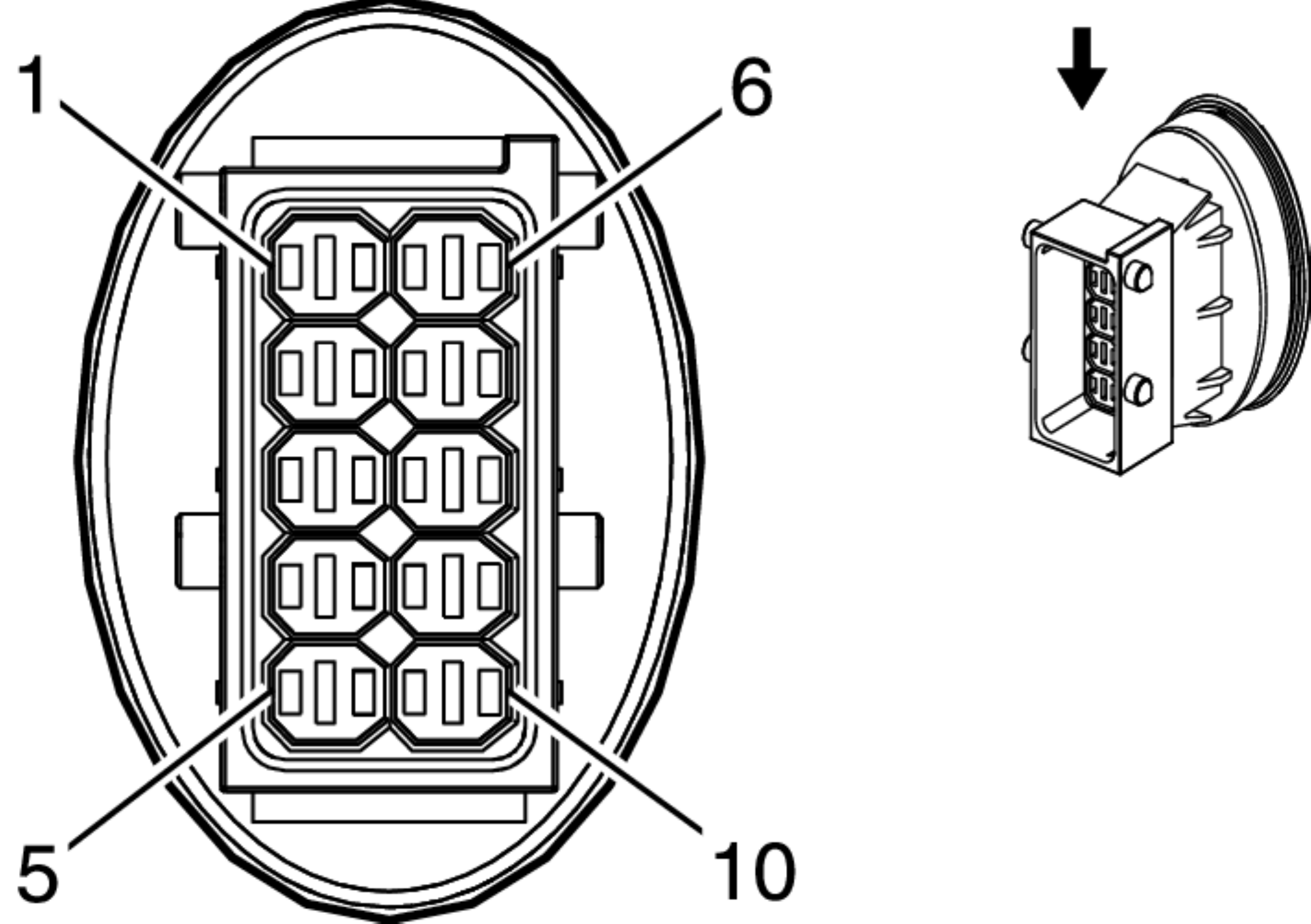

X120 Forward Lamp Harness to Headlamp - Right Harness
Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 9134900
- Service Connector: 88988927
- Description: 10-Way F 2.8 Timer Series, Sealed (BK)
|
Connector Part Information
- Harness Type: HeadLamp - Right
- OEM Connector: 1394396-1
- Service Connector: Service by Component Assembly
- Description: 10-Way M 2.8 Timer Series, Sealed (BK)
|
Terminal Part Information
- Terminated Lead: Pending
- Release Tool: Pending
- Diagnostic Test Probe: Pending
- Terminal/Tray: Pending
- Core/Insulation Crimp: Pending
|
Terminal Part Information
- Terminated Lead: Service by Component Assembly
- Release Tool: Not Available
- Diagnostic Test Probe: Pending
- Terminal/Tray: Not Available
- Core/Insulation Crimp: Not Available
|
X120 Forward Lamp Harness to Headlamp - Right Harness
| Pin |
Wire |
Circuit |
Function |
Pin |
Wire |
Circuit |
Function |
| 1 |
1.5 BK |
1050 |
Ground (T4A) |
1 |
0.75 BK |
50 |
Ground |
| 1.5 BK |
1350 |
Ground (T4F) |
| 2 |
1.5 WH |
311 |
Right Headlamp High Beam Supply Voltage |
2 |
0.75 BK |
311 |
Right Headlamp High Beam Supply Voltage |
| 3 |
1.5 YE |
312 |
Right Headlamp Low Beam Supply Voltage (T4A) |
3 |
0.75 BK |
312 |
Right Headlamp Low Beam Supply Voltage |
| 4 |
0.5 GY/BN |
309 |
Right Park Lamp Supply Voltage (T4A) |
4 |
0.75 BK |
309 |
Right Park Lamp Supply Voltage (T4A) |
| 0.5 BU/BN |
7539 |
Right Front DRL Supply Voltage (T4F) |
0.75 BK |
309 |
Right Front DRL Supply Voltage (T4F) |
| 5 |
0.5 GN/VT |
1315 |
Right Front Turn Signal Lamp Supply Voltage |
5 |
0.75 BK |
1315 |
Right Front Turn Signal Lamp Supply Voltage |
| 6 |
- |
- |
Not Used |
6 |
- |
- |
Not Used |
| 7 |
0.5 GY/BN |
309 |
Right Park Lamp Supply Voltage |
7 |
0.75 BK |
309 |
Right Park Lamp Supply Voltage |
| 8-9 |
- |
- |
Not Used |
8-9 |
- |
- |
Not Used |
| 10 |
1.5 BK |
1050 |
Ground (T4F) |
10 |
0.75 BK |
50 |
Ground (T4F) |
