X118 Cooling Fan Harness to Forward Lamp Harness (LHU)

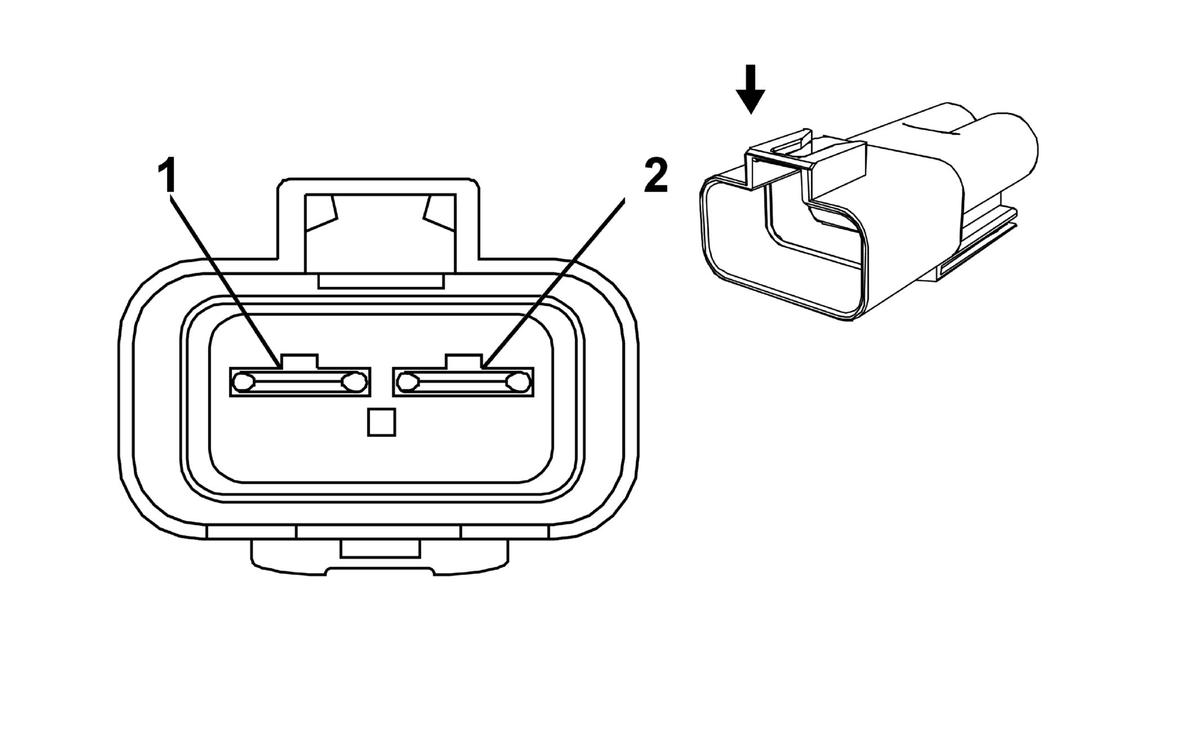

Connector Part Information
- Harness Type: Cooling Fan
- OEM Connector: 24452452
- Service Connector: 24452452
- Description: 2-Way F 9.5 Series, Sealed (BK)
|

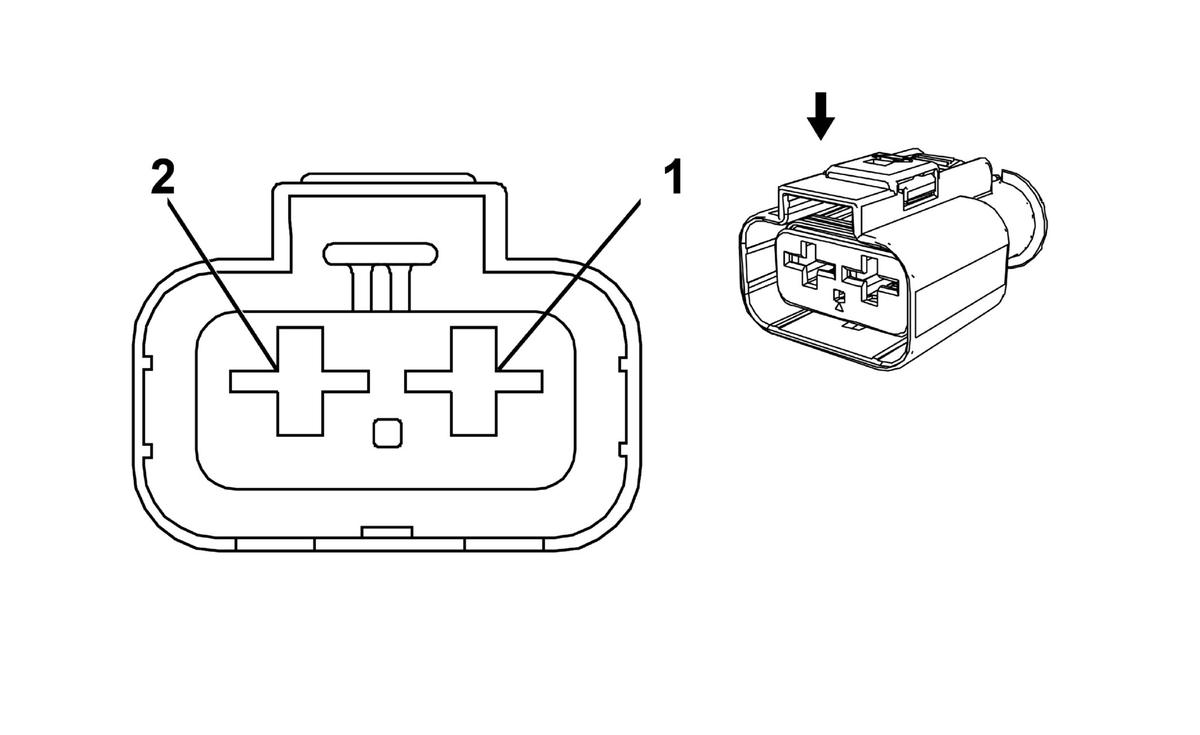

Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 24413501
- Service Connector: 13579007
- Description: 2-Way M 9.5 Series, Sealed (BK)
|
Terminal Part Information
- Terminated Lead: Pending
- Release Tool: Not Available
- Diagnostic Test Probe: Pending
- Terminal/Tray: Service by Harness- See Part Catalog
- Core/Insulation Crimp: Not Available
|
Terminal Part Information
- Terminated Lead: Pending
- Release Tool: Pending
- Diagnostic Test Probe: Pending
- Terminal/Tray: Pending
- Core/Insulation Crimp: Pending
|
X118 Cooling Fan Harness to Forward Lamp Harness (LHU)
| Pin |
Wire |
Circuit |
Function |
Pin |
Wire |
Circuit |
Function |
| 1 |
6 YE |
5358 |
Cooling Fan Motor Supply Voltage (3) |
1 |
6 YE |
5358 |
Cooling Fan Motor Supply Voltage (3) |
| 2 |
6 RD/WH |
1040 |
Battery Positive Voltage |
2 |
6 RD/WH |
1040 |
Battery Positive Voltage |
