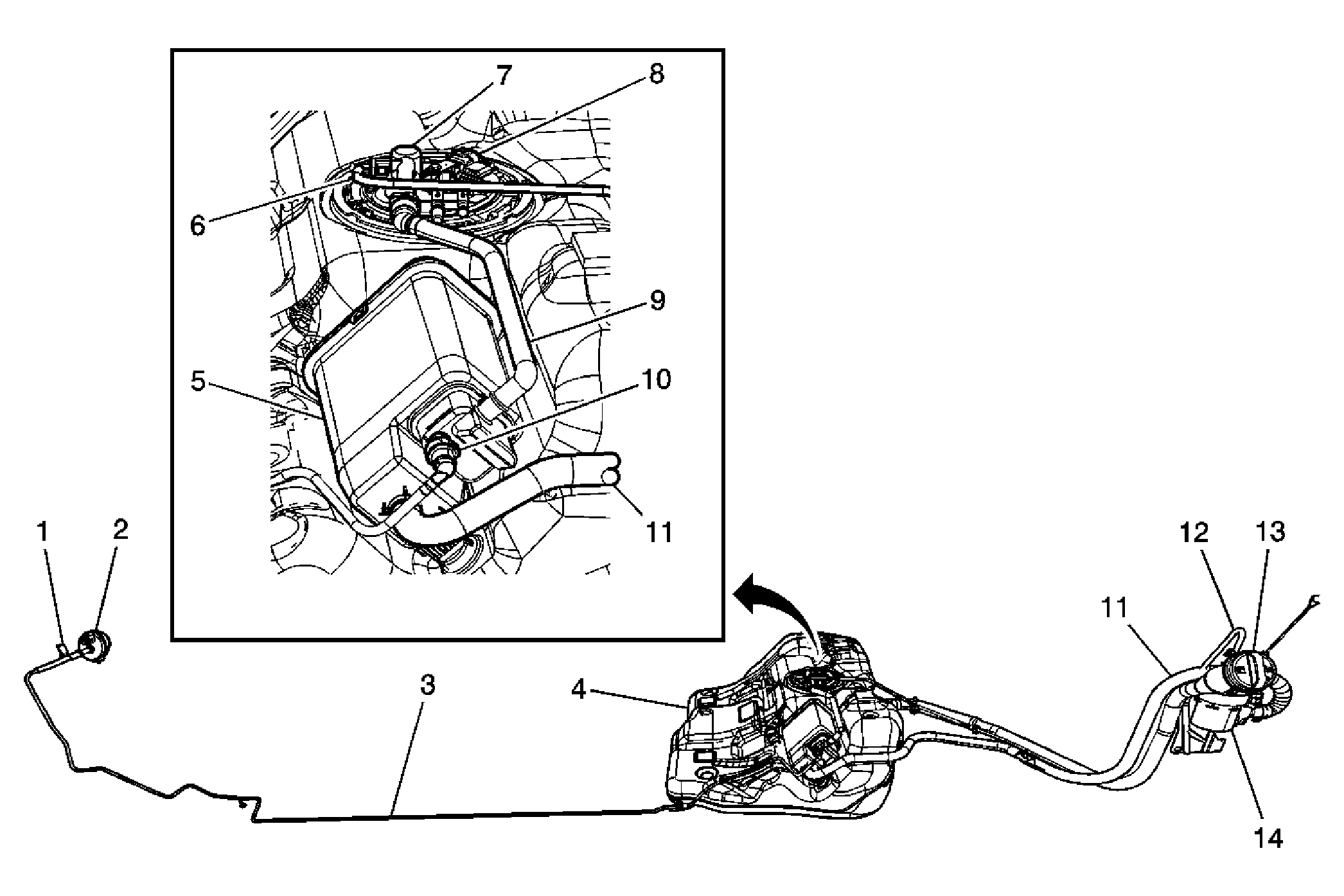

Evaporative Emissions Hose Routing Diagram
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Evaporative Emission (EVAP) Service Port Connection |
| 2 | EVAP Purge Solenoid |
| 3 | EVAP Purge Hose/Pipe |
| 4 | Fuel Tank |
| 5 | EVAP Purge Canister |
| 6 | Fuel Filler Pipe Vapor Recirculation Hose |
| 7 | Fill Limit Vent Valve (FLVV) |
| 8 | Fuel Tank Pressure (FTP) Sensor |
| 9 | EVAP Vapor Hose/Pipe from FLVV to Canister |
| 10 | EVAP Purge Hose/Pipe Connection to Canister |
| 11 | EVAP Hose/Pipe from Vent Valve Solenoid to Canister |
| 12 | Fuel Filler Pipe Vapor Recirculation Hose |
| 13 | Fuel Filler Cap |
| 14 | EVAP Vent Valve Solenoid |
