Driver Knee Bolster Replacement

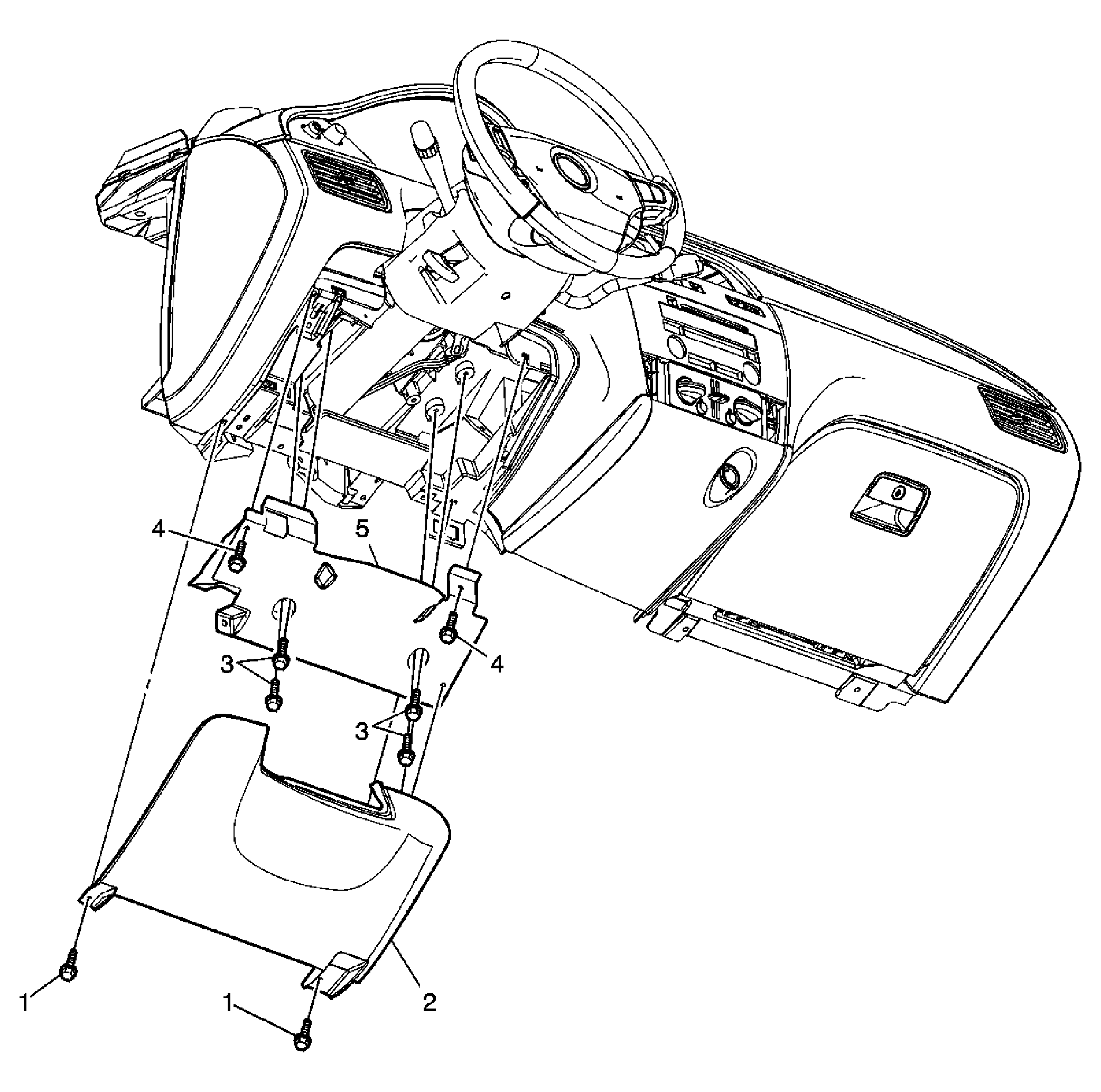

| Callout | Component Name |
|---|---|
| 1 | Instrument Panel Steering Column Opening Screws (Qty: 2)
NOTE:
Refer to Fastener Notice
.
Tighten: 2 N.m (18 lb in) |
| 2 | Instrument Panel Steering Column Opening Filler Assembly Tip: Pull away from the instrument panel from the top of the filler panel to disengage the clips. |
| 3 | Instrument Panel Driver Knee Bolster Reinforcement Screws (Qty: 4) Tip: The screws are accessed through the opening in the driver knee bolster reinforcement. Tighten: 10 N.m (89 lb in) |
| 4 | Instrument Panel Driver Knee Bolster Reinforcement Screws (Qty: 2) Tighten: 22 N.m (16 lb ft) |
| 5 | Instrument Panel Driver Knee Bolster Reinforcement |
