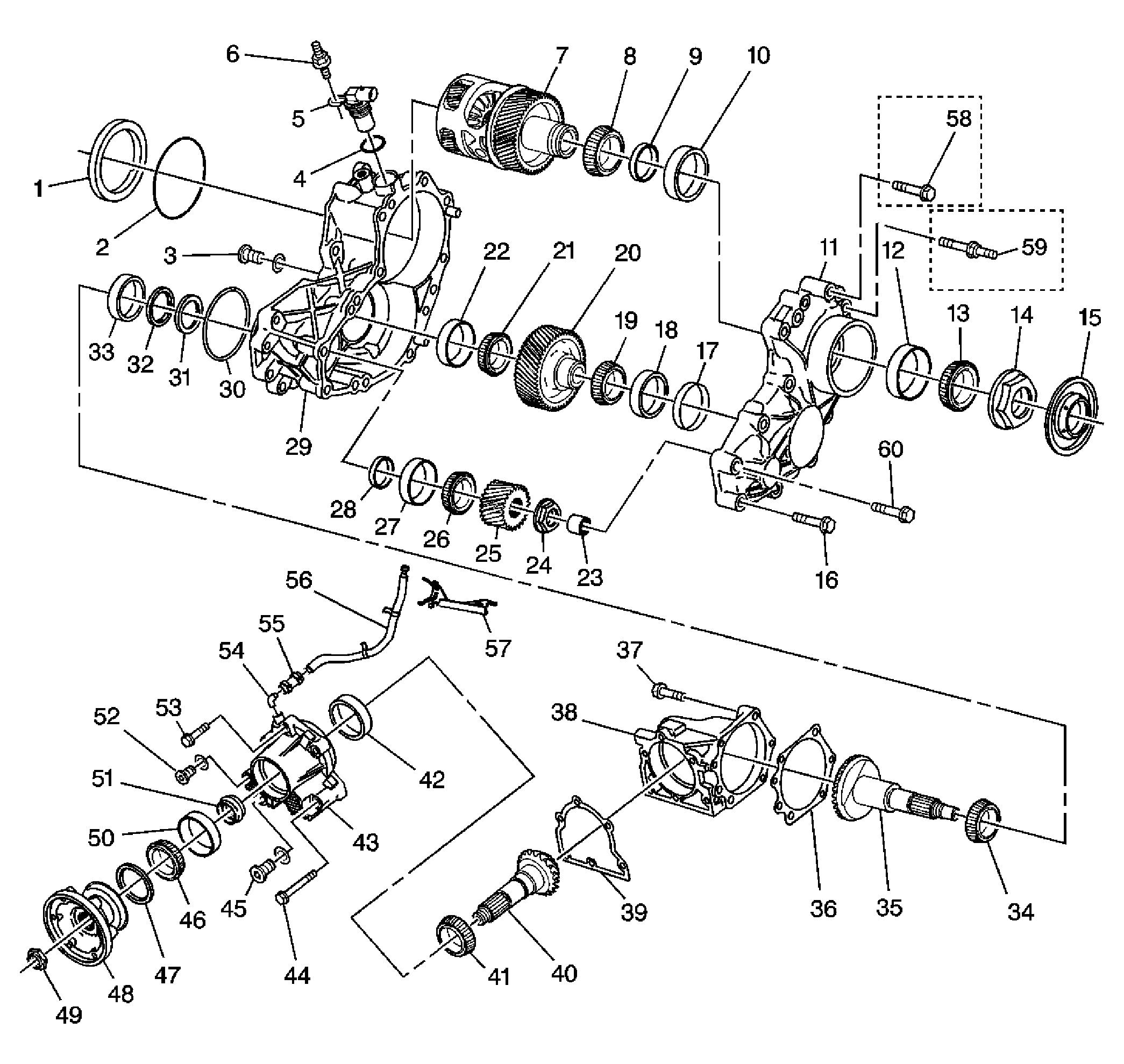

Transfer Case Disassembled View
WARNING: This page is about a different car, the 2006 Pontiac Montana SV6 and 2006 Chevrolet Uplander. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Transfer Case Oil Ring |
| 2 |
O-Ring Seal |
| 3 |
Drain Plug |
| 4 |
O-Ring Seal |
| 5 |
Vehicle Speed Sensor |
| 6 |
Vehicle Speed Sensor Bolt |
| 7 |
Differential Carrier Assembly |
| 8 |
Bearing |
| 9 |
Shim |
| 10 |
Bearing Race |
| 11 |
Case-Right |
| 12 |
Bearing Race |
| 13 |
Bearing |
| 14 |
Nut |
| 15 |
Axle Shaft Oil Seal-Right Side |
| 16 |
Bolt M10x60 |
| 17 |
Shim |
| 18 |
Bearing Race |
| 19 |
Bearing |
| 20 |
Idler Gear |
| 21 |
Bearing |
| 22 |
Bearing Race |
| 23 |
Bearing |
| 24 |
Nut |
| 25 |
Gear |
| 26 |
Bearing |
| 27 |
Bearing Race |
| 28 |
Shim |
| 29 |
Case-Left |
| 30 |
O-Ring Seal |
| 31 |
Oil Seal |
| 32 |
Oil Seal |
| 33 |
Bearing Race |
| 34 |
Bearing |
| 35 |
Output Driveshaft |
| 36 |
Shim |
| 37 |
Bolt |
| 38 |
Output Driveshaft Housing |
| 39 |
Shim |
| 40 |
Output Drivenshaft |
| 41 |
Bearing |
| 42 |
Bearing Race |
| 43 |
Extension Housing |
| 44 |
Bolt |
| 45 |
Drain Plug |
| 46 |
Bearing |
| 47 |
Oil Seal |
| 48 |
Flange |
| 49 |
Nut |
| 50 |
Bearing Race |
| 51 |
Collapsible Spacer |
| 52 |
Fill Plug |
| 53 |
Bolt |
| 54 |
Vent Tube |
| 55 |
Hose and Clamps Assembly |
| 56 |
Vent Hose |
| 57 |
Vent Hose Bracket |
| 58 |
Case Bolt M10x50 - LY7 |
| 59 |
Case Stud Bold M10x75 - LY7 |
| 60 |
Case Bolt M8x40 |

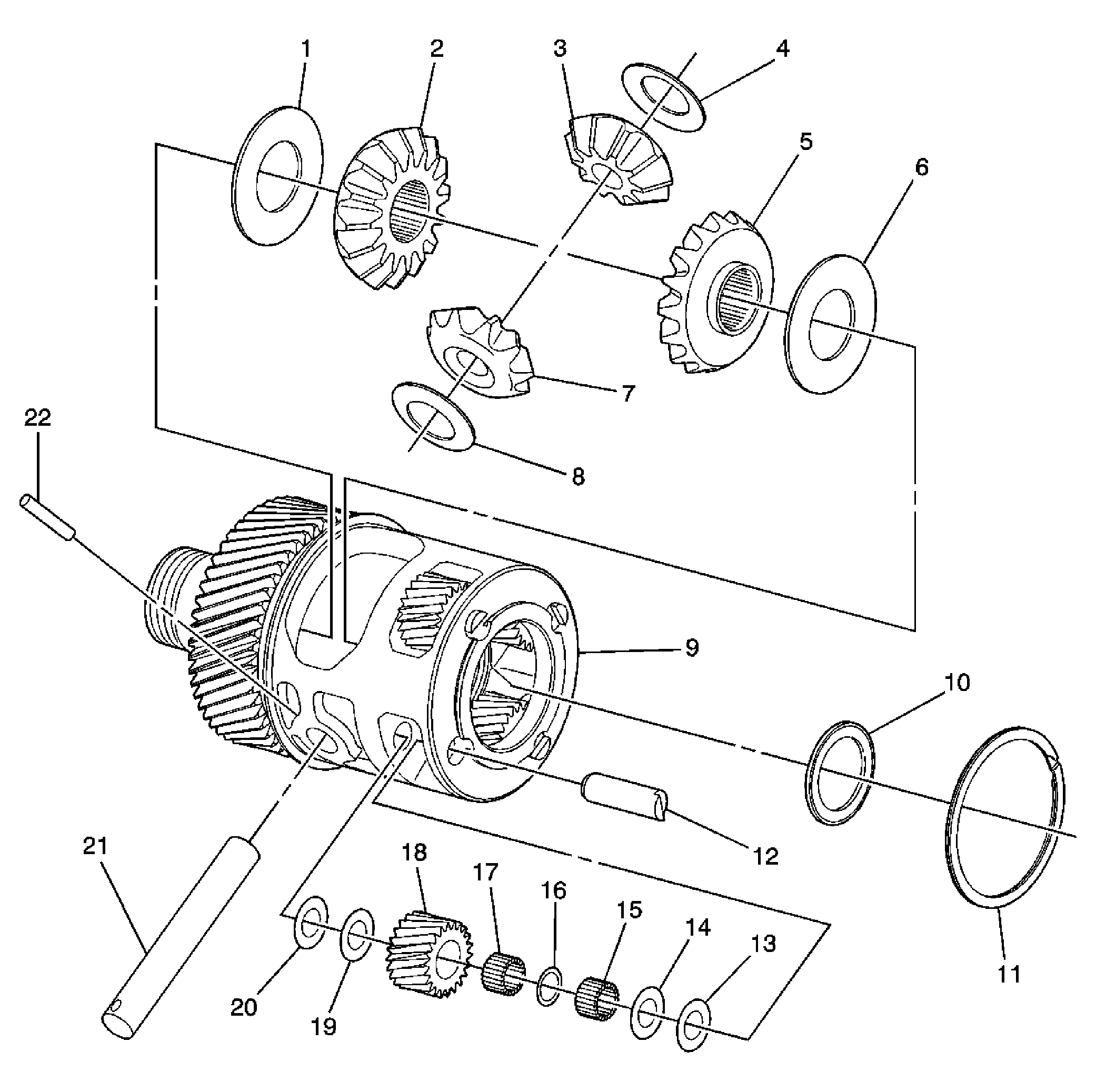

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Side Gear Washer |
| 2 |
Side Gear |
| 3 |
Pinion Gear |
| 4 |
Pinion Gear Washer |
| 5 |
Side Gear |
| 6 |
Side Gear Washer |
| 7 |
Pinion Gear |
| 8 |
Pinion Gear Washer |
| 9 |
Differential Carrier |
| 10 |
Washer |
| 11 |
Ring |
| 12 |
Pin |
| 13 |
Washer |
| 14 |
Washer |
| 15 |
Needle Bearings |
| 16 |
Washer |
| 17 |
Needle Bearings |
| 18 |
Gear |
| 19 |
Washer |
| 20 |
Washer |
| 21 |
Shaft |
| 22 |
Roll Pin |
