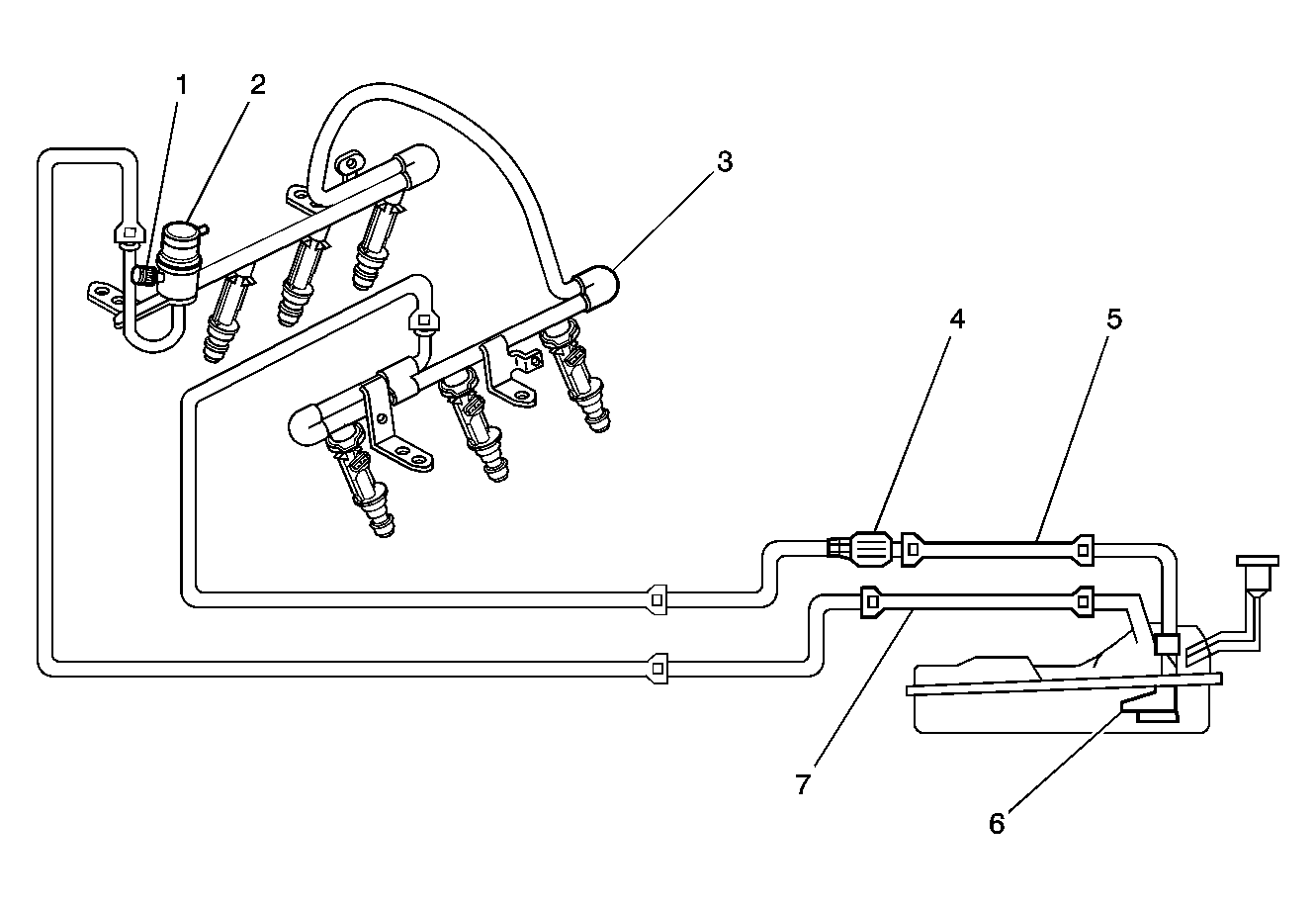

Fuel Hose/Pipes Routing Diagram (With L36)
WARNING: This page is about a different car, the 2004 Buick Regal. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Fuel Pressure Service Connection |
| 2 |
Fuel Pressure Regulator |
| 3 |
Fuel Injector Rail |
| 4 |
Fuel Filter |
| 5 |
Fuel Feed Pipe |
| 6 |
Fuel Pump Module |
| 7 |
Fuel Return Pipe |
