Procedure for adjusting track/camber for ride-height-dependent measurement (unloaded)
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2023 BMW M5, 2022 BMW M5, 2021 BMW M5, 2020 BMW M5, and 2019 BMW M5. However, it is still accessible from the selected car via links, so may be relevant.

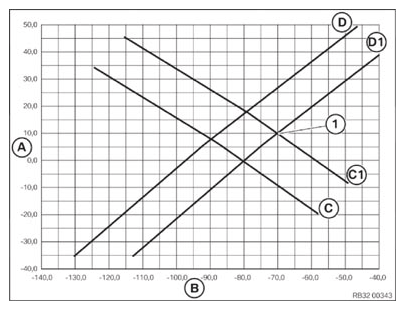

| A | Track |
| B | Camber |
| C1 | Track/camber adjustment at wishbone |
| D1 | Track/camber adjustment at camber control arm |
| 1 | Specified setpoint value from axle alignment broadcaster |
Description using example value entered in diagram
- Read off setpoint value (1) for wheel alignment broadcaster and enter in the diagram (in the example track 10', camber -70')
- Shift lines (D) and (C) in parallel so that the point of intersection of the two lines (D1) and (C1) is the entered setpoint value
- Read off actual value (1) for track/camber on axle alignment broadcaster and enter in diagram.
- Drag parallel line to "Wishbone" line (C1) through entered actual value
- Point of intersection on "Camber control arm" line (D1) produces track/camber intermediate adjustment value
- Adjust intermediate adjustment value by turning adjustment screw on wishbone
- Then adjust setpoint value (1) for track/camber by turning adjustment screw on camber control arm (track/camber value shifts on line D1)
