Remove the control unit in the center console
Preliminary work
- Refer to DISCONNECTING ALL BATTERY GROUND LEADS .
- Refer to REMOVING THE REAR CENTER CONSOLE TRIM .
- Refer to REMOVING THE CENTER ARMREST STORAGE COMPARTMENT .
- Refer to REMOVING CENTER ARMREST .
- Refer to REMOVING THE SPEAKER TRIM AT THE DASHBOARD .
- Refer to REMOVING CENTRAL INFORMATION DISPLAY (CID) .
- Refer to REMOVING CUP HOLDER .
- Refer to REMOVING THE WIRELESS CHARGING STORAGE .
- Refer to REMOVING THE CENTER STACK MODULE .
- Refer to REMOVING CENTER FRESH AIR GRILLE WITH INTEGRATED AIR CONDITIONING CONTROL UNIT .
- Refer to REMOVING DECORATIVE TRIM ON CENTER CONSOLE .

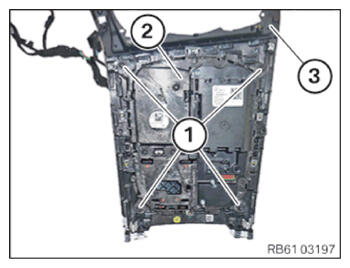

- Loosen screws (1) .
- Remove the operating facility in the center console (2) from the center console trim (3) .
