Draining/topping up transmission oil in manual transmission
NOTE:
Transmission must be at operating temperature. Use only the approved transmission oil.
Filling capacities:
- Refer to TECHNICAL DATA .
Draining transmission oil:

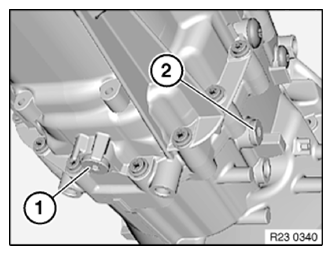

- Release oil drain plug (1) and oil filler plug (2).
- Clean oil drain plug (1) and screw in.
Tightening torque 23 00 2AZ .
Adding transmission oil:
- Undo oil filler plug (2).
- Pour in gear oil until overflowing.
- Screw in oil filler plug (2).
Tightening torque: 23 00 2AZ .
