11 65 180 Removing and installing/replacing heat shield at top (S63)

WARNING: This page is about a different car, the 2013 BMW X5 M, 2012 BMW X5 M, 2011 BMW X5 M, and 2010 BMW X5 M. However, it is still accessible from the selected car via links, so may be relevant.

Necessary preliminary tasks:

Release screws (1).

Tightening torque 11 12 9AZ .

Release screw (2).

Tightening torque 17 10 8AZ .

Remove oil filler neck.

Cover fill opening with a cloth.

Fig 1: Identifying Oil Filler Neck Screws
G08526422Courtesy of BMW OF NORTH AMERICA, INC.

Release screws (1). Lay expansion tank to one side.

Tightening torque 17 10 7AZ .

Fig 2: Identifying Expansion Tank Screws
G08526423Courtesy of BMW OF NORTH AMERICA, INC.

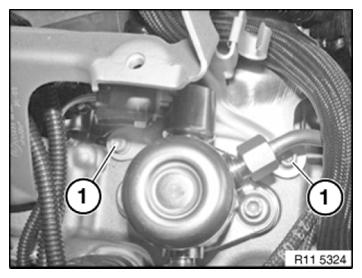

Release screws (1) from expansion tank holder.

Tightening torque 17 10 6AZ .

Fig 3: Identifying Expansion Tank Holder Screws
G08526424Courtesy of BMW OF NORTH AMERICA, INC.

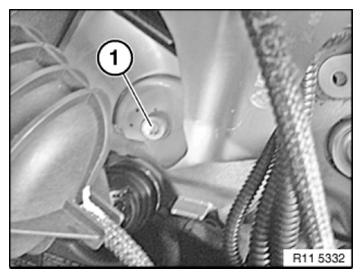

Release screw (1) and remove expansion tank holder.

Tightening torque 17 10 6AZ .

Fig 4: Identifying Expansion Tank Holder Screw
G08526425Courtesy of BMW OF NORTH AMERICA, INC.
NOTE: Right side.

Release nut (1) from vacuum reservoir.

Tightening torque 11 65 6AZ .

Lay vacuum reservoir to one side.

Fig 5: Identifying Vacuum Reservoir Nut
G08526413Courtesy of BMW OF NORTH AMERICA, INC.

Unclip plug (1) from holder.

Unfasten screws (2).

Tightening torque 11 12 4AZ .

Fig 6: Identifying Plug And Screws
G08526414Courtesy of BMW OF NORTH AMERICA, INC.
NOTE: Right side.

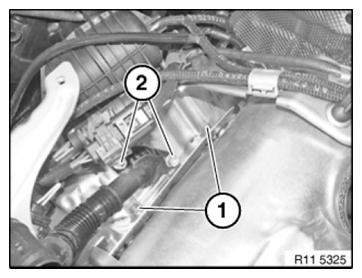

Release screws (1) and remove heat shield.

Tightening torque 11 65 3AZ .

Release screws (2) and detach engine vent line.

Tightening torque 11 15 1AZ .

Cover opening.

Fig 7: Identifying Heat Shield Screw And Engine Vent Line Screw
G08526430Courtesy of BMW OF NORTH AMERICA, INC.

Unlock vent line at the positions (1) and remove line.

Unfasten screws (2).

Fig 8: Identifying Vent Line Clamp And Screws
G08526411Courtesy of BMW OF NORTH AMERICA, INC.

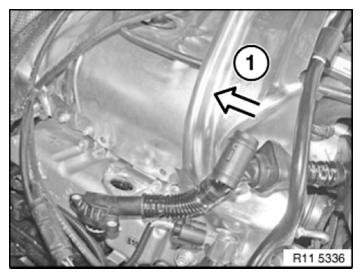

Feed out holder (1) in direction of arrow and remove.

Fig 9: Removing Holder
G08526432Courtesy of BMW OF NORTH AMERICA, INC.
NOTE: Left side

Release nut (1) from vacuum reservoir.

Tightening torque 11 65 6AZ .

Lay vacuum reservoir to one side.

Remove plug (2) from holder.

Fig 10: Identifying Holder Plug And Nut
G08526415Courtesy of BMW OF NORTH AMERICA, INC.

Unclip plug (1) from holder.

Unfasten screws (2).

Tightening torque 11 12 4AZ .

Unclip all vacuum hoses and oxygen sensor cables.

Take off holder (3).

Fig 11: Identifying Vent Line Clamp And Screws
G08526411Courtesy of BMW OF NORTH AMERICA, INC.

Release screws (1).

Take off holder (2).

Tightening torque 17 10 6AZ .

Fig 12: Removing Holder
G08526412Courtesy of BMW OF NORTH AMERICA, INC.

Release retaining clip (1).

Detach wire ring (2) and set down behind oxygen sensor.

Fig 13: Identifying Heat Shield And Retaining Clip
G06178811Courtesy of BMW OF NORTH AMERICA, INC.

Release retaining clip (1).

Detach wire ring (2) and set down behind oxygen sensor.

Fig 14: Identifying Wire Ring And Retaining Clip
G06178812Courtesy of BMW OF NORTH AMERICA, INC.

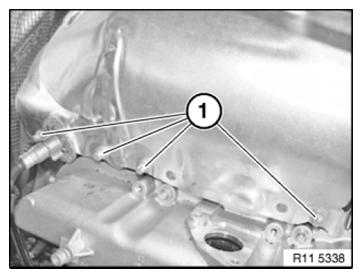

Release screws (1).

Tightening torque 11 65 3AZ .

Fig 15: Identifying Heat Shield Screws
G08526822Courtesy of BMW OF NORTH AMERICA, INC.

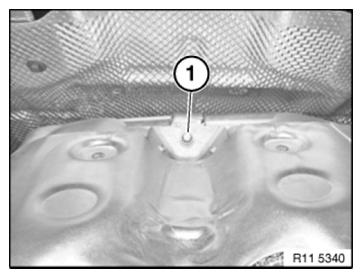

Release screw (1).

Tightening torque 11 65 3AZ .

Fig 16: Identifying Heat Shield Screw
G08526823Courtesy of BMW OF NORTH AMERICA, INC.

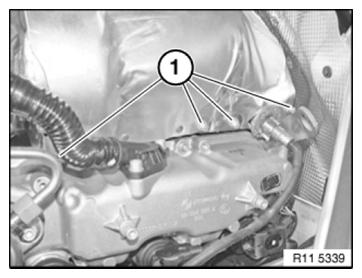

Release screws (1).

Tightening torque 11 65 3AZ .

Lift out heat shield.

Fig 17: Identifying Heat Shield Screws
G08526824Courtesy of BMW OF NORTH AMERICA, INC.

Assemble engine.
