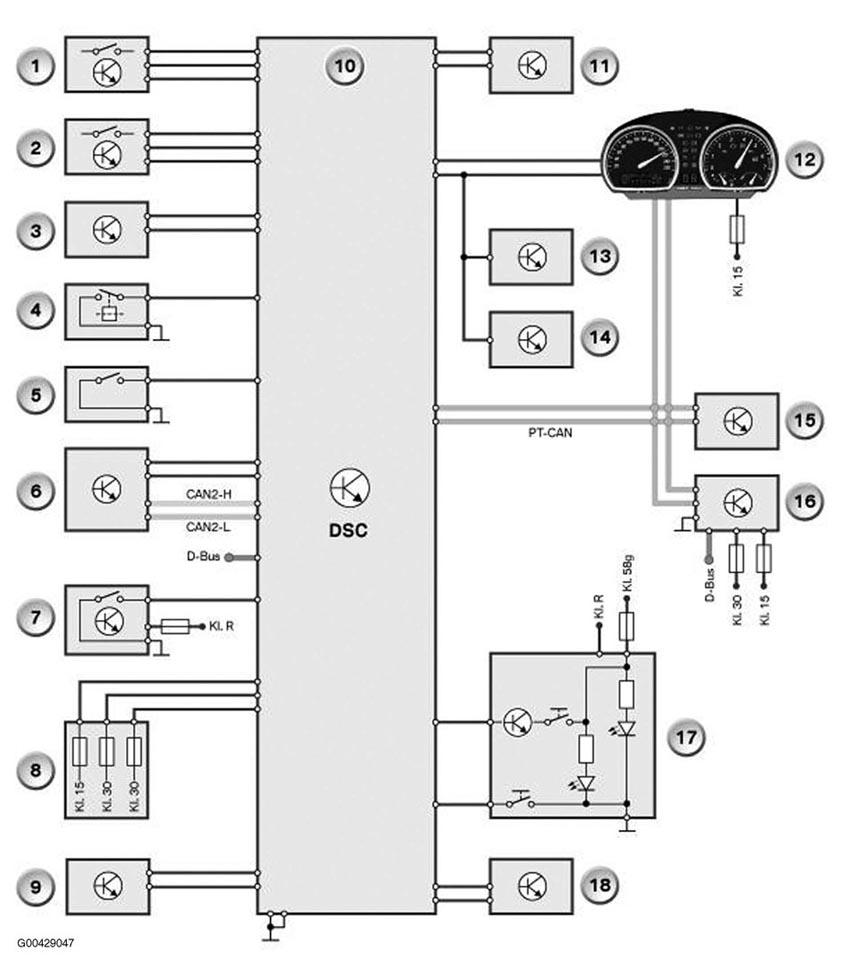

System Circuit Diagram
SYSTEM CIRCUIT DIAGRAM LEGEND
| Index | Explanation | Index | Explanation |
|---|---|---|---|
| 1 | Brake pressure sensor 1 on tandem-brake master cylinder | 2 | Brake pressure sensor 2 on tandem-brake master cylinder |
| 3 | Wheel speed sensor, front left | 4 | Brake fluid level switch |
| 5 | Parking brake warning switch | 6 | DSC sensor |
| 7 | Brake light switch | 8 | Electrical distributor |
| 9 | Wheel speed sensor, rear left | 10 | DSC control unit |
| 11 | Wheel speed sensor, front right | 12 | Instrument cluster |
| 13 | Navigation system | 14 | Control unit for folding exterior mirrors |
| 15 | Digital engine electronics DME | 16 | Steering-angle sensor |
| 17 | Center console switch cluster with DSC button and RPA button | 18 | Wheel speed sensor, rear right |
