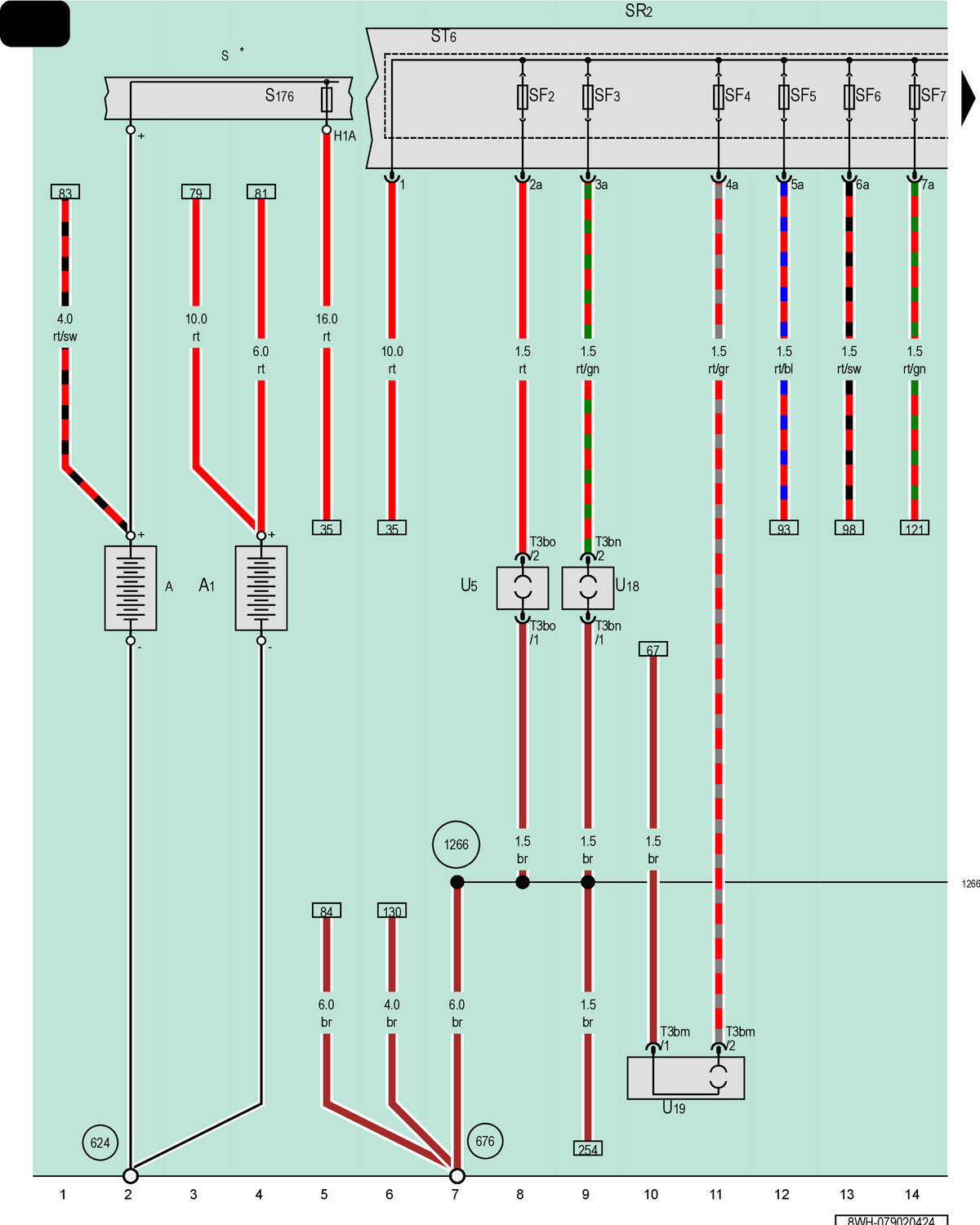

Fuses (On Fuse Panel), Relay And Fuse Panel 2, Fuse Panel 6, Fuse 4 (Terminal 30) On Battery Fuse Panel, 12 V Socket, 12 V Socket 2, 12 V Socket 3
A
Battery
A1
Auxiliary Battery
S
Fuses (On Fuse Panel)
SR2
Relay and Fuse Panel 2
SF2
Fuse 2 (On Fuse Panel F)
SF3
Fuse 3 (On Fuse Panel F)
SF4
Fuse 4 (On Fuse Panel F)
SF5
Fuse 5 (On Fuse Panel F)
SF6
Fuse 6 (On Fuse Panel F)
ST6
Fuse Panel 6
SF7
Fuse 7 (On Fuse Panel F)
S176
Fuse 4 (Terminal 30) on Battery Fuse Panel
T3bm
3-Pin Connector, Black
T3bn
3-Pin Connector, Black
T3bo
3-Pin Connector, Black
U5
12 V Socket
U18
12 V Socket 2
U19
12 V Socket 3
624
Ground Connection near Starter Battery
676
Ground Connection 2 in Luggage Compartment, Left
1266
Ground Connection 3 (in Special Purpose Vehicle Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuse Positions
