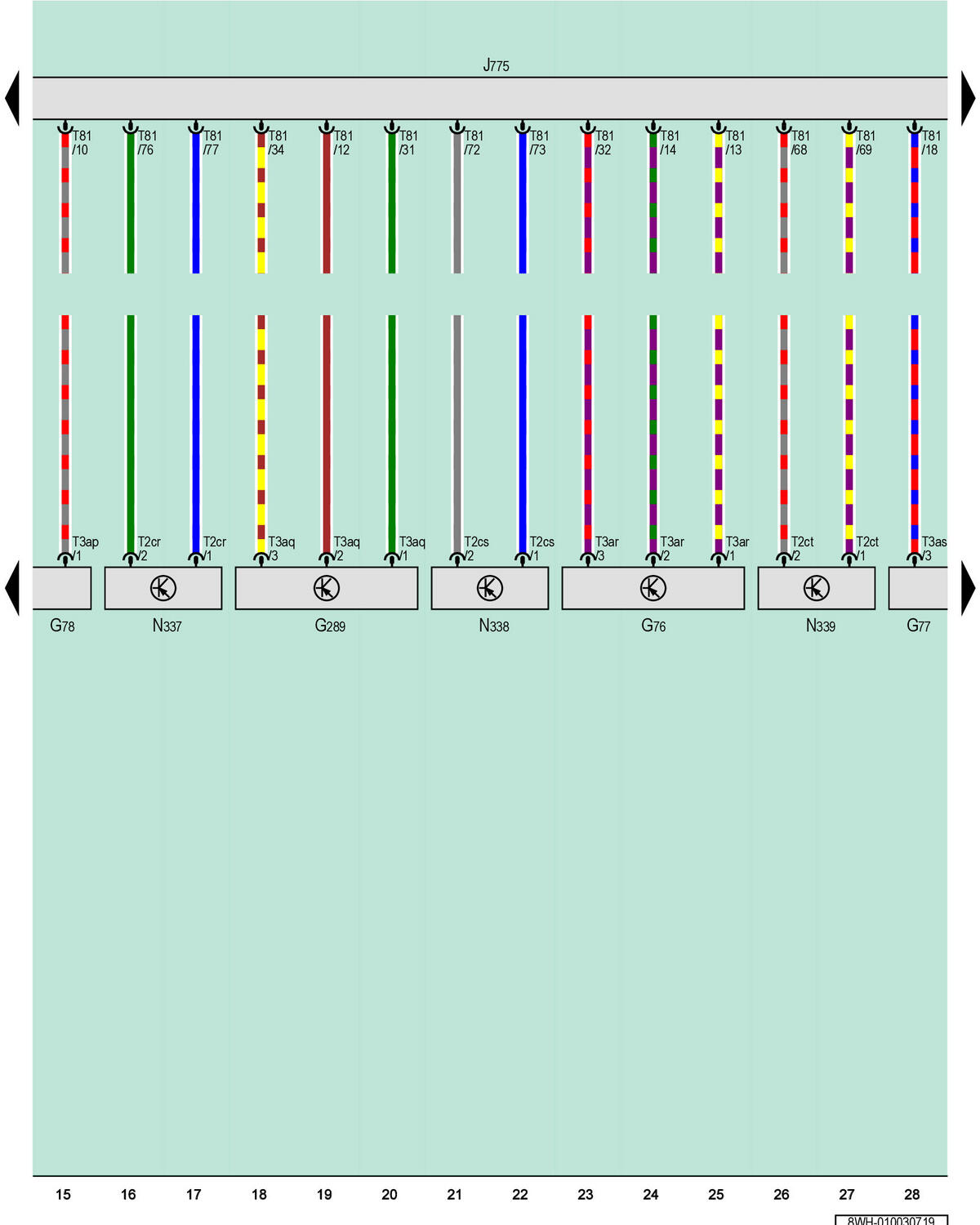

Left Rear Level Control System Sensor, Right Rear Level Control System Sensor, Left Front Level Control System Sensor, Right Front Level Control System Sensor, Drivetrain Control Module, Right Front Damping Adjustment Valve, Left Rear Damping Adjustment Valve, Right Rear Damping Adjustment Valve

GWW8WH-010030719Courtesy of AUDI OF AMERICA, LLC

G76

Left Rear Level Control System Sensor

G77

Right Rear Level Control System Sensor

G78

Left Front Level Control System Sensor

G289

Right Front Level Control System Sensor

J775

Drivetrain Control Module

N337

Right Front Damping Adjustment Valve

N338

Left Rear Damping Adjustment Valve

N339

Right Rear Damping Adjustment Valve

T2cr

2-Pin Connector, Black

T2cs

2-Pin Connector, Black

T2ct

2-Pin Connector, Black

T3ap

3-Pin Connector, Black

T3aq

3-Pin Connector, Black

T3ar

3-Pin Connector, Black

T3as

3-Pin Connector, Black

T81

81-Pin Connector, Black
