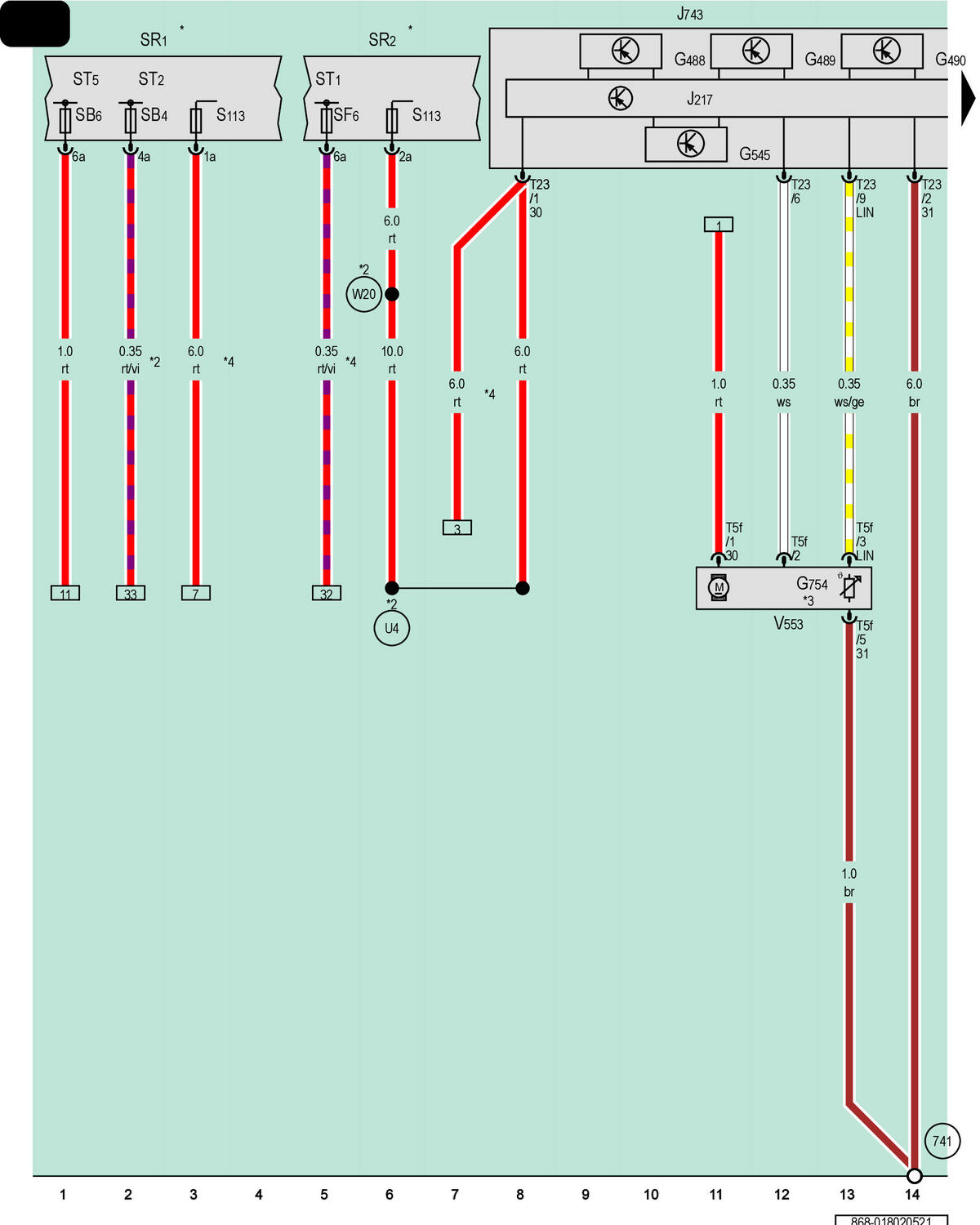

Gear Position Distance Sensor 2, Gear Position Distance Sensor 4, Transmission Control Module, Dual-Clutch Transmission MECHATRONIC
G488
Gear Position Distance Sensor 2
G489
Gear Position Distance Sensor 3
G490
Gear Position Distance Sensor 4
G545
Hydraulic Pressure Sensor 1
G754
Transmission Fluid Temperature Sensor 2
J217
Transmission Control Module
J743
Dual-Clutch Transmission Mechatronic
ST1
Fuse Panel 1, Black
SR1
Relay and Fuse Panel 1
ST2
Fuse Panel 2, Red
SR2
Relay and Fuse Panel 2
SB4
Fuse 4 (On Fuse Panel B)
ST5
Fuse Panel 5, Red
SB6
Fuse 6 (On Fuse Panel B)
SF6
Fuse 6 (On Fuse Panel F)
S113
Automatic Transmission Control Module Fuse
T5f
5-Pin Connector, Black
T23
23-Pin Connector, Black
V553
Transmission Electric Pump 2
741
Ground Connection Under Left Front Seat
U4
Connection 30 (in Automatic Transmission Wiring Harness)
W20
Positive Connection (30a) (in Rear Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
Depending on Equipment
*3
Omitted as a Running Change
*4
For Natural Gas Vehicles
