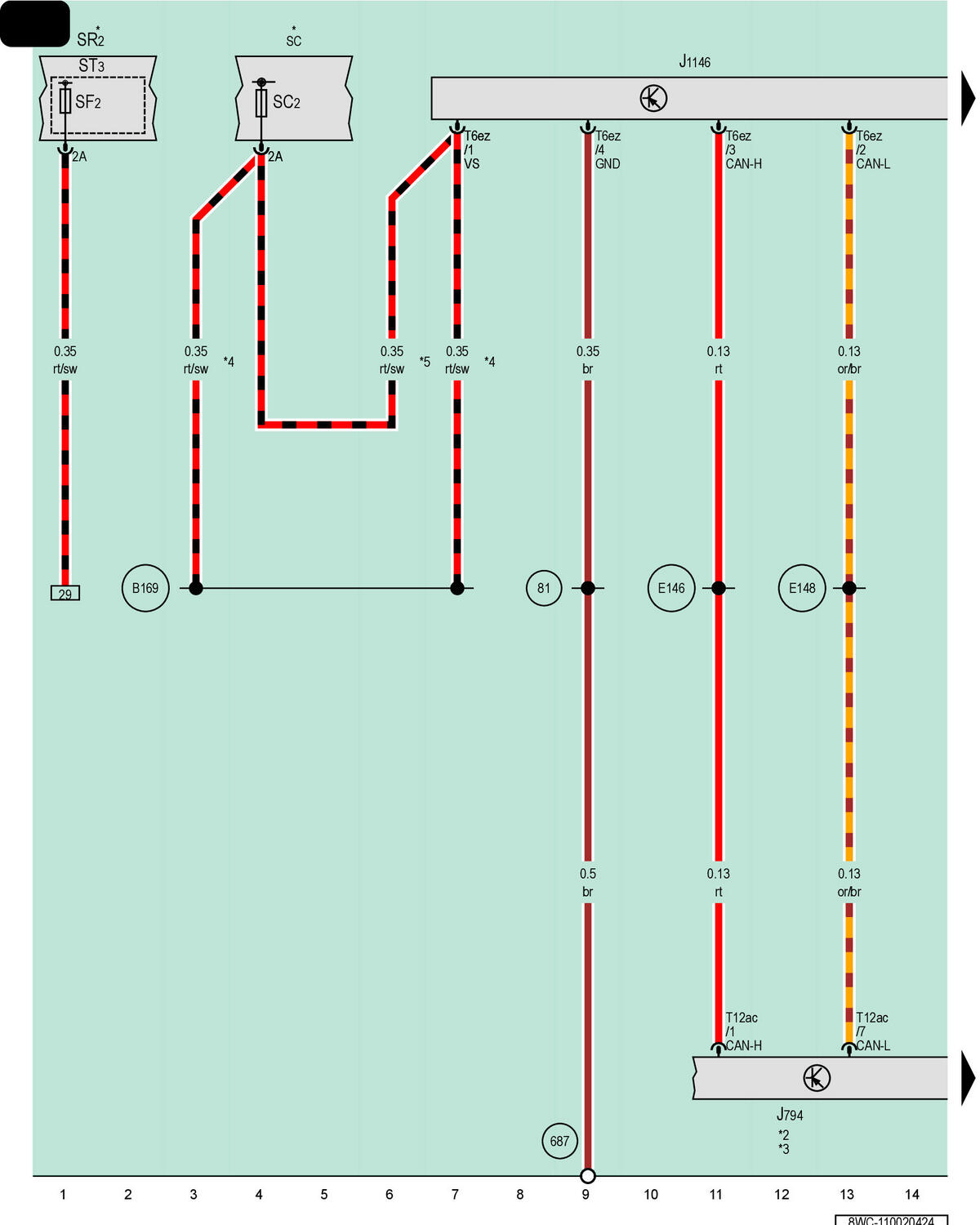

Information Electronics Control Module 1, Mobile Device Charger 1, Fuse Panel C, Relay And Fuse Panel 2
J794
Information Electronics Control Module 1
J1146
Mobile Device Charger 1
SC
Fuse Panel C
SR2
Relay and Fuse Panel 2
SF2
Fuse 2 (On Fuse Panel F)
SC2
Fuse 2 (On Fuse Panel C)
ST3
Fuse Panel 3, Brown
T6ez
6-Pin Connector, Black
T12ac
12-Pin Connector, Gray
81
Ground Connection 1 (in Instrument Panel Wiring Harness)
687
Ground Connection 1 on Center Tunnel
B169
Positive Connection 1 (30) (in Interior Wiring Harness)
E146
Connection 2 (CAN Bus Information Electronics Control Module 1, High)
E148
Connection 2 (CAN Bus Information Electronics Control Module 1, Low)
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
Refer to Applicable Communication Wiring Diagram
*3
Refer to Applicable MMI (Information Electronics) Wiring Diagram
*4
For Vehicles with Japan Equipment
*5
For Vehicles Without Japan Equipment
