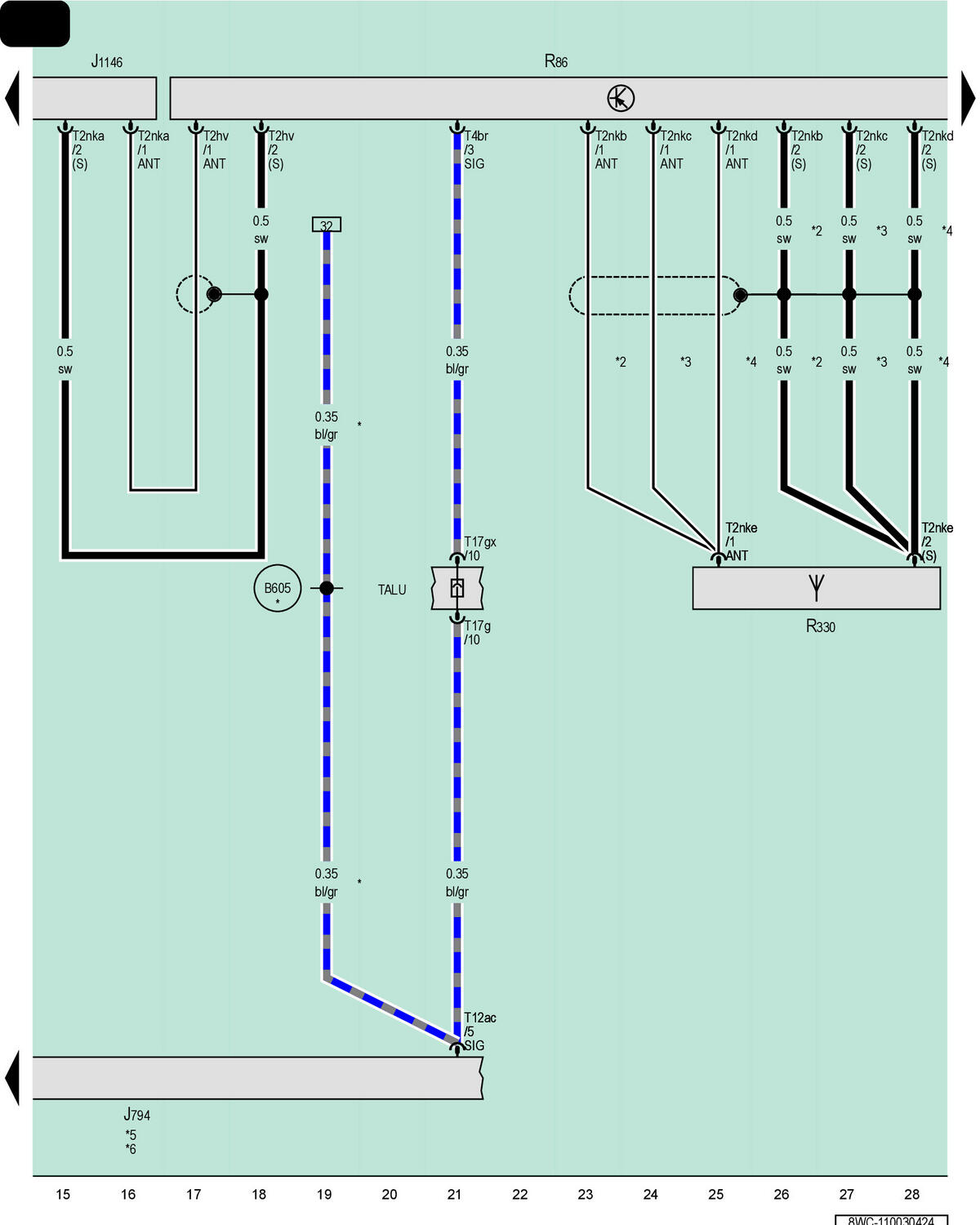

Information Electronics Control Module 1, Mobile Device Charger 1, Cellular Telephone Amplifier, LTE Antenna 3
J794
Information Electronics Control Module 1
J1146
Mobile Device Charger 1
R86
Cellular Telephone Amplifier
R330
LTE Antenna 3, Behind the Right Rear Bumper
T2hv
2-Pin Connector, Black
T2nka
2-Pin Connector, Purple
T2nkb
2-Pin Connector, Purple
T2nkc
2-Pin Connector, Naturally Cloudy
T2nkd
2-Pin Connector, Yellow
T2nke
2-Pin Connector, Purple
T4br
4-Pin Connector, Black
T12ac
12-Pin Connector, Gray
T17g
17-Pin Connector, Blue
T17gx
17-Pin Connector, Blue
TALU
Coupling Point on Left A-Pillar, Bottom
B605
Connection 1 (in Interior Wiring Harness)
*
For Vehicles with Japan Equipment
*2
Version 1
*3
Version 2
*4
Version 3
*5
Refer to Applicable Communication Wiring Diagram
*6
Refer to Applicable MMI (Information Electronics) Wiring Diagram
