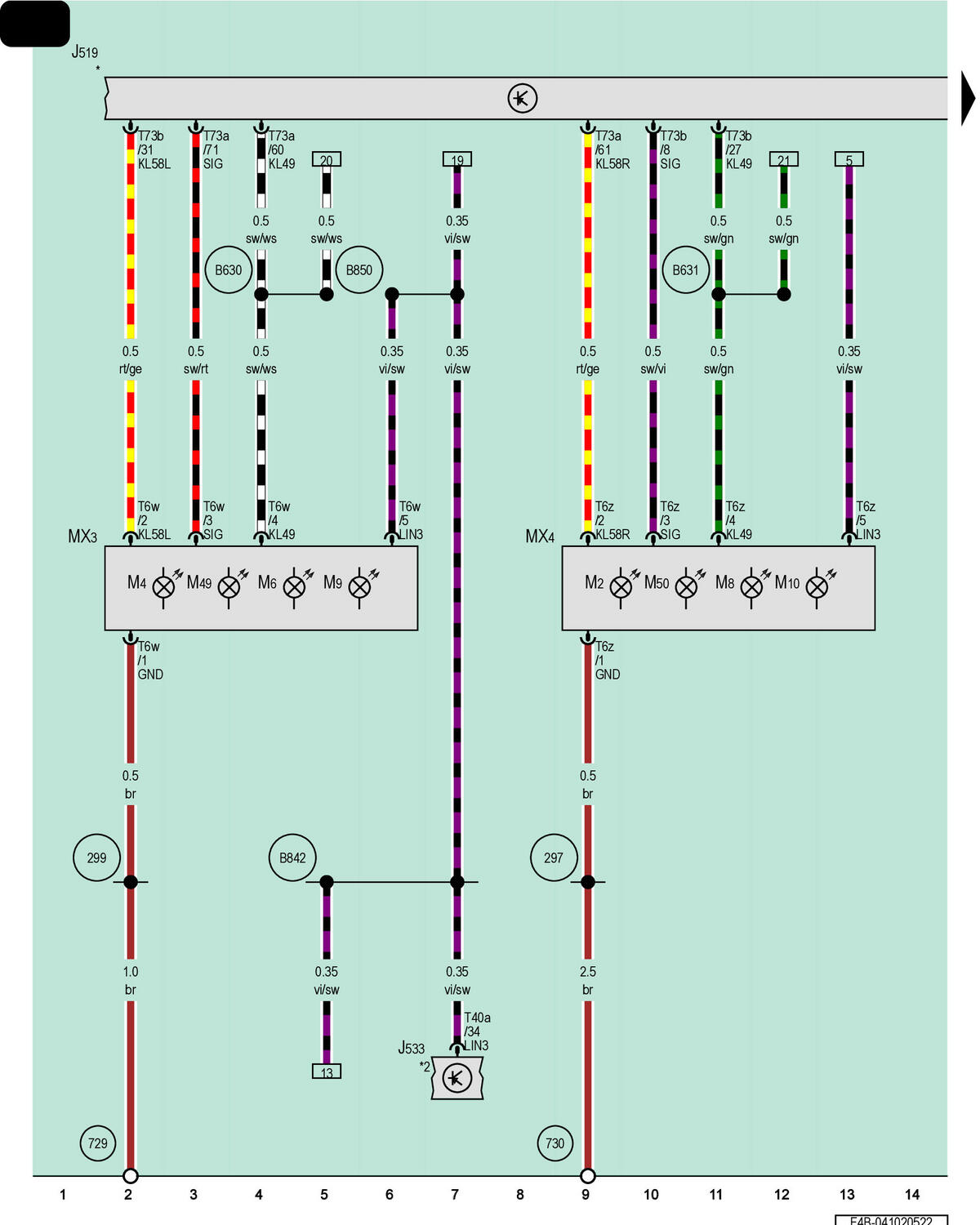

Vehicle Electrical System Control Module, Data Bus On Board Diagnostic Interface, Left Tail Lamp, Right Tail Lamp
J519
Vehicle Electrical System Control Module
J533
Data Bus on Board Diagnostic Interface
M2
Right Tail Lamp Bulb
MX3
Left Tail Lamp
MX4
Right Tail Lamp
M4
Left Tail Lamp Bulb
M6
Left Rear Turn Signal Bulb
M8
Right Rear Turn Signal Bulb
M9
Left Brake Lamp Bulb
M10
Right Brake Lamp Bulb
M49
Left Tail Lamp Bulb 2
M50
Right Tail Lamp Bulb 2
T6w
6-Pin Connector, Black
T6z
6-Pin Connector, Black
T40a
40-Pin Connector, Black
T73a
73-Pin Connector, Black
T73b
73-Pin Connector, Black
297
Ground Connection 12 (in Interior Wiring Harness)
299
Ground Connection 14 (in Interior Wiring Harness)
729
Ground Connection on Left Rear Wheel Housing
730
Ground Connection 1 on Right Rear Wheel Housing
B630
Left Turn Signal Positive Connection (in Main Wiring Harness)
B631
Right Turn Signal Positive Connection (in Main Wiring Harness)
B842
LIN Bus Connection 8 (in Main Wiring Harness)
B850
LIN Bus Connection 14 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
