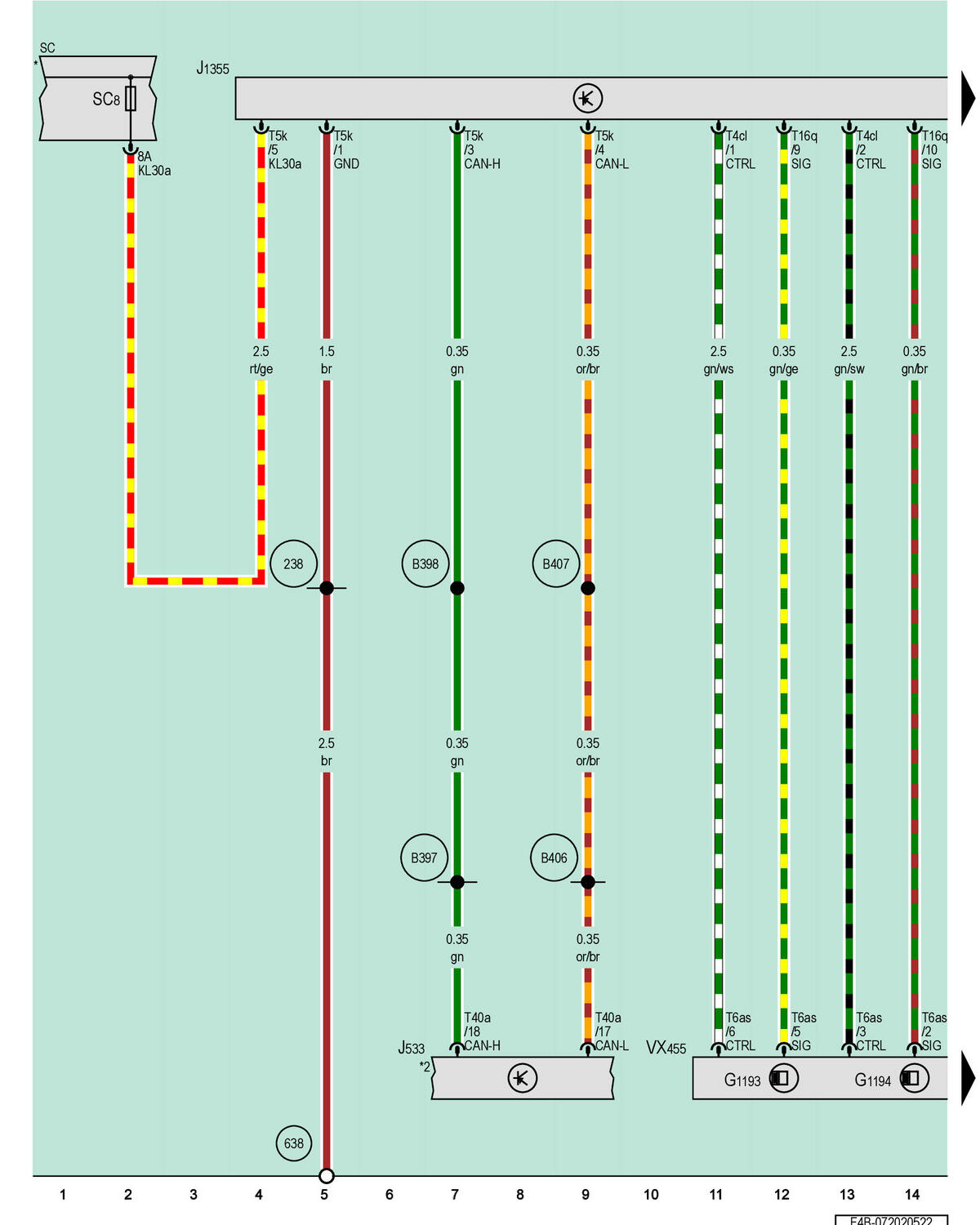

Data Bus On Board Diagnostic Interface, Roof System Control Module, Fuse Panel C, Sun Shade Drive Unit
G1193
Sun Shade Motor Position Sensor 1
G1194
Sun Shade Motor Position Sensor 2
J533
Data Bus on Board Diagnostic Interface
J1355
Roof System Control Module
SC
Fuse Panel C
SC8
Fuse 8 (On Fuse Panel C)
T4cl
4-Pin Connector, Black
T5k
5-Pin Connector, Black
T6as
6-Pin Connector, Black
T16q
16-Pin Connector, Black
T40a
40-Pin Connector, Black
VX455
Sun Shade Drive Unit
238
Ground Connection 1 (in Interior Wiring Harness)
638
Ground Connection on Right A-Pillar
B397
Comfort System CAN Bus High Connection 1 (in Main Wiring Harness)
B398
Comfort System CAN Bus High Connection 2 (in Main Wiring Harness)
B406
Comfort System CAN Bus Low Connection 1 (in Main Wiring Harness)
B407
Comfort System CAN Bus Low Connection 2 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
