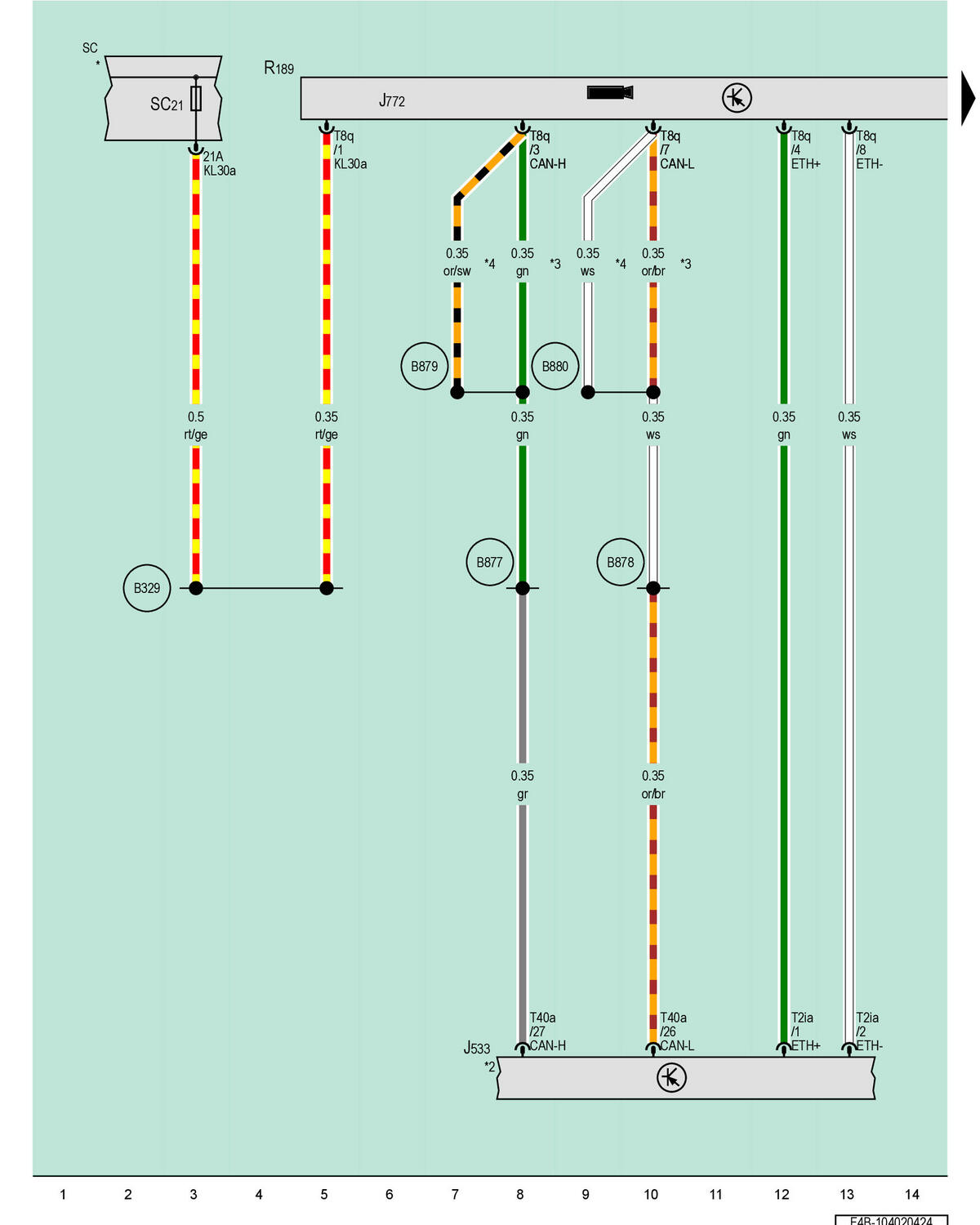

Data Bus On Board Diagnostic Interface, Rearview Camera, Fuse Panel C
J533
Data Bus on Board Diagnostic Interface
J772
Rearview Camera System Control Module
R189
Rearview Camera
SC
Fuse Panel C
SC21
Fuse 21 (On Fuse Panel C)
T2ia
2-Pin Connector, White
T8q
8-Pin Connector, Black
T40a
40-Pin Connector, Black
B329
Positive Connection 15 (30a) (in Main Wiring Harness)
B877
Driver Assistance Systems CAN Bus High Connection 7 (in Main Wiring Harness)
B878
Driver Assistance Systems CAN Bus Low Connection 7 (in Main Wiring Harness)
B879
Driver Assistance Systems CAN Bus High Connection 8 (in Main Wiring Harness)
B880
Driver Assistance Systems CAN Bus Low Connection 8 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
*3
Through June 2024
*4
From June 2024
