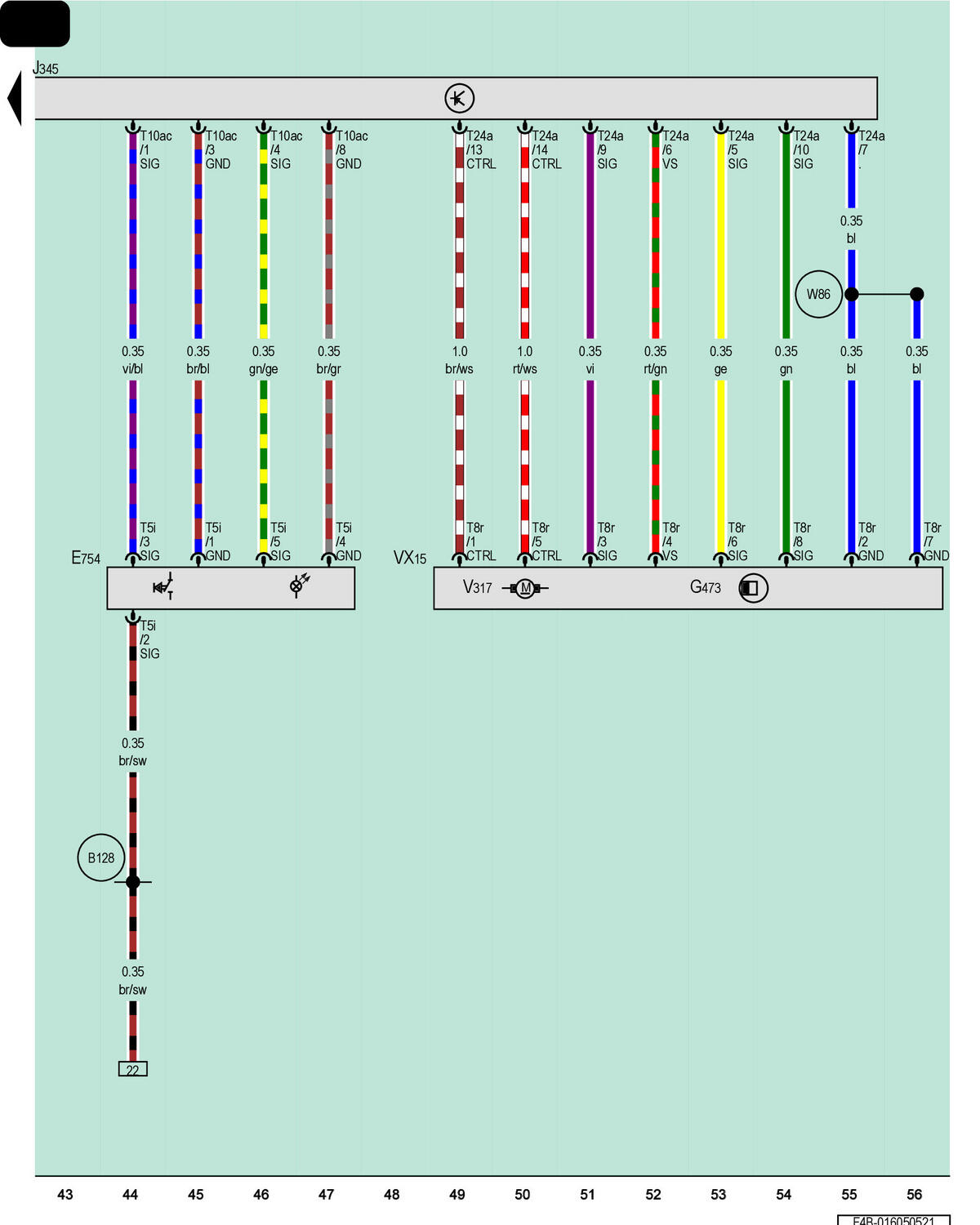

Trailer Hitch Release Button, Towing Recognition Control Module, Trailer Hitch

GWWF4B-016050521Courtesy of AUDI OF AMERICA, LLC

E754

Trailer Hitch Release Button

G473

Trailer Hitch Motor Position Sensor

J345

Towing Recognition Control Module

T5i

5-Pin Connector, Black

T8r

8-Pin Connector, Black

T10ac

10-Pin Connector, Red

T24a

24-Pin Connector, Black

VX15

Trailer Hitch

V317

Ball Hitch Swiveling Motor

B128

Luggage Compartment Lamp Connection (in Interior Wiring Harness)

W86

Connection 1 (in Trailer Hitch Wiring Harness)
