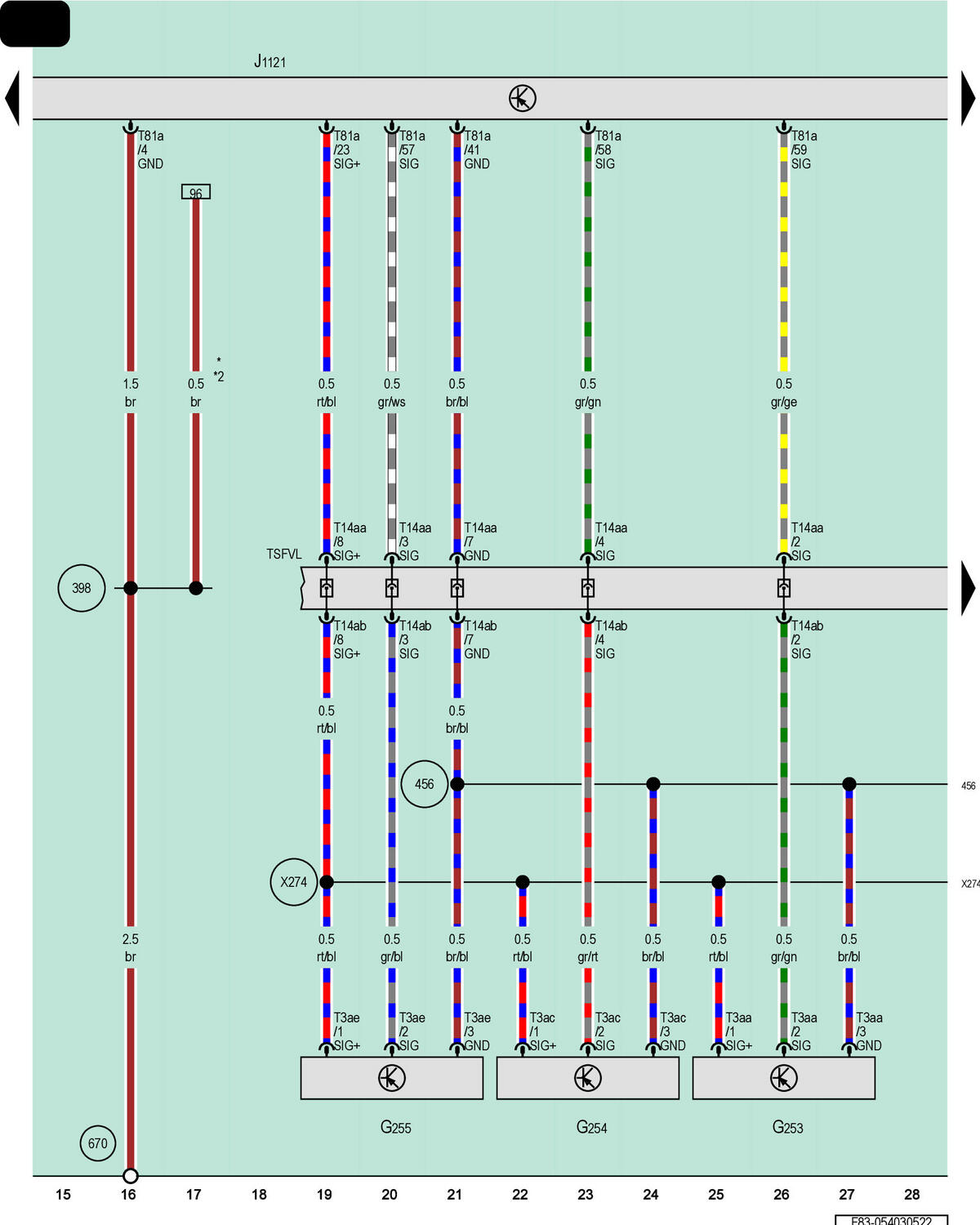

Right Front Center Parking Aid Sensor, Left Front Center Parking Aid Sensor, Left Front Parking Aid Sensor, Driver Assistance Systems Control Module
G253
Right Front Center Parking Aid Sensor
G254
Left Front Center Parking Aid Sensor
G255
Left Front Parking Aid Sensor
J1121
Driver Assistance Systems Control Module
T3aa
3-Pin Connector, Black
T3ac
3-Pin Connector, Black
T3ae
3-Pin Connector, Black
T14aa
14-Pin Connector, Brown
T14ab
14-Pin Connector, Brown
T81a
81-Pin Connector, Black
TSFVL
Coupling Point on Left Front Bumper
398
Ground Connection 33 (in Main Wiring Harness)
456
Ground Connection 1 (in Front Bumper Wiring Harness)
670
Ground Connection 2 on Left A-Pillar
X274
Positive Connection (Parking Aid) (in Front Bumper)
*
For LHD Vehicles
*2
For Vehicles with Radio-Controlled Parking
