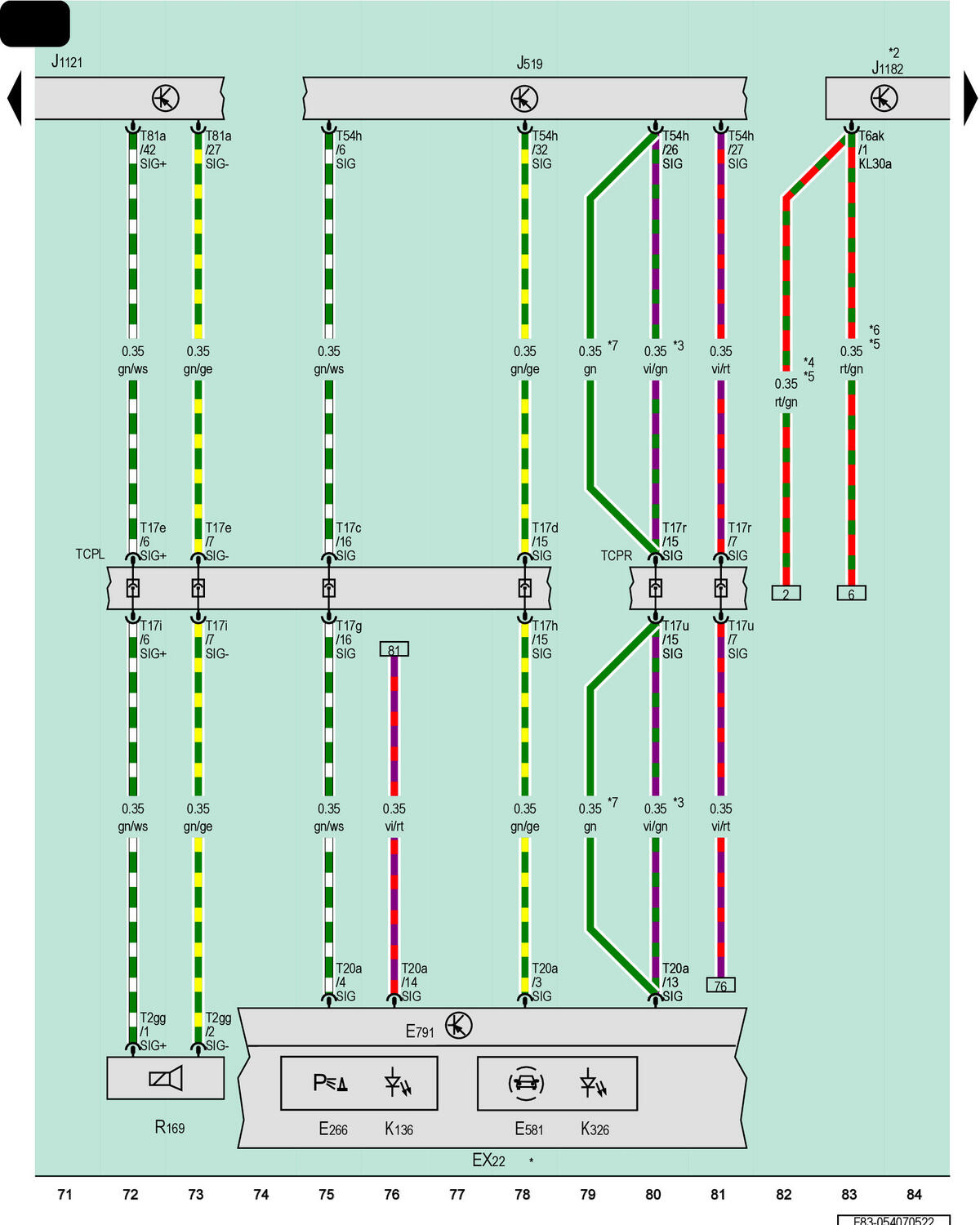

Center Instrument Panel Switch Module, Vehicle Electrical System Control Module, Driver Assistance Systems Control Module, Radio-Controlled Parking Control Module, Parking Aid Speaker
EX22
Center Instrument Panel Switch Module
E266
Parking Aid Button
E581
Parallel Parking Assistance Button
E791
Control Unit 1 for Driving and Convenience Functions
J519
Vehicle Electrical System Control Module
J1121
Driver Assistance Systems Control Module
J1182
Radio-Controlled Parking Control Module
K136
Parking Aid Indicator Lamp
K326
Parking Assistance System Indicator Lamp
R169
Parking Aid Speaker
T2gg
2-Pin Connector, Black
T6ak
6-Pin Connector, Black
T17c
17-Pin Connector, Red
T17d
17-Pin Connector, Blue
T17e
17-Pin Connector, Black
T17g
17-Pin Connector, Red
T17h
17-Pin Connector, Blue
T17i
17-Pin Connector, Black
T17r
17-Pin Connector, Brown
T17u
17-Pin Connector, Brown
T20a
20-Pin Connector, Black
T54h
54-Pin Connector, Black
T81a
81-Pin Connector, Black
TCPL
Coupling Point on Instrument Panel, Left
TCPR
Coupling Point on Instrument Panel, Right
*
Refer to the Applicable Wiring Diagram for the Switch and Center Console
*2
Optional Equipment
*3
Omitted as a Running Change
*4
For LHD Vehicles
*5
For Vehicles with Radio-Controlled Parking
*6
For RHD Vehicles
*7
Running Change
